网上找到了一个同样脚数的封装，名字也差不多，能不能直接放进PCB？先别急。封装不只是屏幕上的一个外框，它同时约定了焊盘的位置、编号，以及器件如何落到板上。脚数相同，未必装得下；外形相似，也未必接得对。对刚开始画板的人，最有用的不是背下一长串封装缩写，而是建立两条独立的检查线：电气上，每个功能脚有没有接到正确焊盘；机械上，买到的实物能不能按预期装配。两条都走通，布线才有可靠的起点。
图1：SOIC转DIP适配板用不同的焊盘排列连接不同封装。先确认买的是哪个完整型号拿到芯片名称时，先问一句：这只是器件系列，还是可以下单的完整料号？同一系列可能有不同封装、温度等级和包装形式。后缀往往包含重要信息，但不同厂商的命名方法并不通用，不能凭经验猜。应在原厂手册或订购信息中，把完整料号对应到明确的封装名称和封装图。
再看库文件。一个叫“八脚芯片”的封装，至少没有告诉你它是直插还是贴片、两排脚有多远、引脚间距是多少。即使名字写着DIP或SOIC，也要继续看具体尺寸版本。图1的适配板正说明了这件事：电路可以借助走线把两种排列连接起来，但两种封装并不是同一个物理对象。
这里值得保留一条记录：完整料号、厂商、手册版本、选用的库名称。以后采购替代器件或别人接手设计时，才知道这个封装当初为什么能用，而不是只剩下一句“网上下载的”。
图2：双列直插器件的实物外形；同样是两排引脚，也不能只按脚数选封装。把功能脚、符号编号和焊盘号连起来原理图符号负责表达电路关系，PCB封装负责描述板上的焊盘。软件通常依靠引脚号与焊盘号建立对应，不能因为符号画得好看，就默认映射正确。电源、地、输入、输出这些功能，必须能从手册一路追到符号，再追到PCB焊盘。
图3给出了741八脚封装的顶视引脚示例。此时要同时看缺口或定位标记、数字编号和功能名称。顶视图是从器件上方往下看；如果误把底视图当顶视图，左右关系就可能反过来。不要只记“左上角是一脚”，要先确认这张图究竟从哪一面观察。
一个好用的检查办法，是把每个引脚写成一行：手册中的功能与编号、符号中的编号、封装中的焊盘号。逐行对应完，再检查未连接脚和特殊焊盘是否有明确说明。软件检查能发现一部分连接错误，却不能替你证明库里的编号最初就画对了。
图3：741八脚封装的顶视引脚示例，缺口、编号与功能需要一起核对。尺寸要核对，空间也要留出来电气关系正确之后，再检查机械装配。优先对照原厂封装尺寸图，查看引脚间距、两排或多排引脚的跨度、本体外形，以及焊接端子的形状。单位尤其容易被忽略：毫米与英寸不能混看，尺寸标注中的最小值、最大值也不能随手当成同一个数。

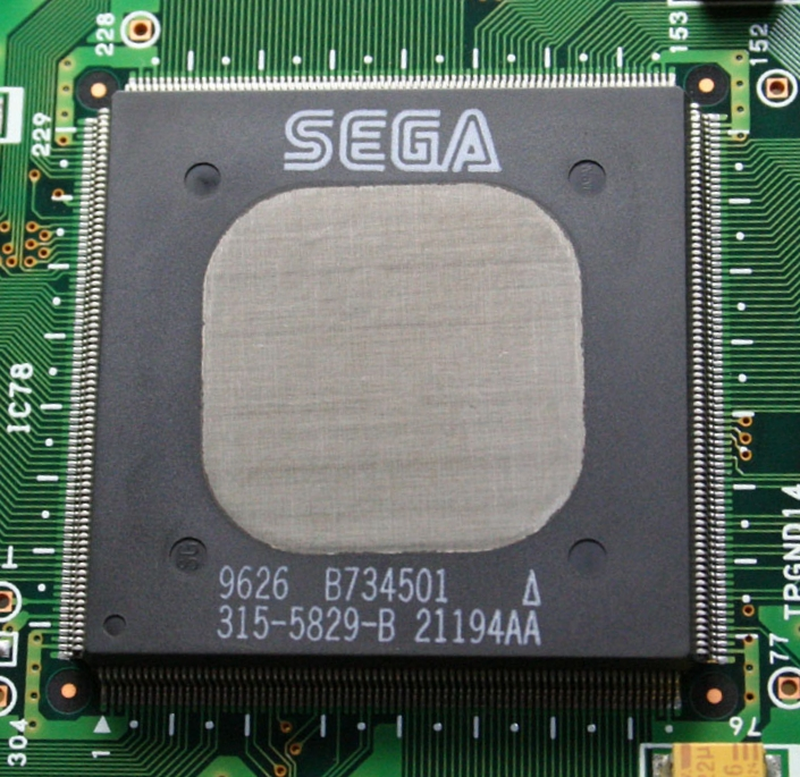

图4中的四边引脚器件，直观看起来只是一圈密集引脚。真正决定能否装配的，却是具体的间距、外形和焊盘安排。封装尺寸图描述器件本身，推荐焊盘图描述板上如何承接器件，两者用途不同；有推荐焊盘时，应结合具体工艺核对，而不是把器件金属脚的轮廓原样当作焊盘。
还要把视线移到器件周围。连接器有没有插拔空间，高器件会不会顶住外壳，后续焊接和返修能不能接近？这些不一定都能被普通电气规则检查发现。对于第一块板，尽早与装配方确认特殊器件，比等到板子回来再想办法更有效。
图4：四边引脚封装的实物，密集引脚更需要逐项核对间距与外形。做一次小核验，再开始大面积布线检查封装不必一上来就搭建复杂流程。可以先挑本次最容易出错的器件，例如新建库的芯片、连接器或准备替代的物料，按“身份—编号—方向—尺寸”核对。不要用别的器件验证通过，推断整块板所有封装都可靠。
如果已有实物，可以把板上封装按真实比例打印出来，先确认打印软件没有自动缩放，再用已知尺寸复核比例。把实物放上去比对外形和引脚位置，能帮助发现明显错误。但纸面对照不能证明焊接质量，也不能替代尺寸公差、推荐焊盘与制造要求的检查。

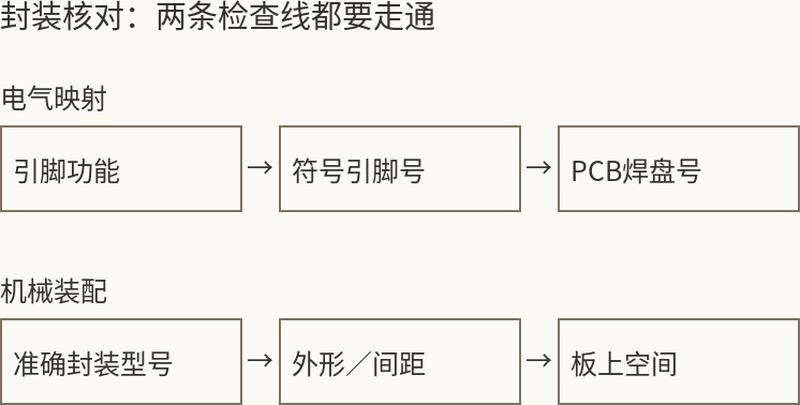

最后，把发现的问题改回库和记录，而不只是在当前PCB里临时挪几个焊盘。否则下一个项目仍可能调用旧错误。图5把两条检查线放在一起：电气映射回答“接得对不对”，机械装配回答“放得上、装得好吗”。这是两个问题，不能用其中一个代替另一个。
图5：封装核对要同时连通电气映射与机械尺寸两条检查线。封装核对的终点，不是“软件没有报错”，而是完整料号、引脚映射和装配尺寸有据可查。下次准备开始布线，先用十几分钟检查一个新用器件，把核对结果留在项目记录里；发现不确定项，就先查清再继续。你手上这块板，哪个器件的封装只是凭名称选的，还没有对照过完整料号和尺寸图？
