读数据手册，先找这四类信息

打开芯片数据手册，几十页英文、表格和曲线一起出现，新手很容易从第一页开始硬啃，读了半天却不知道该接哪根线。更有效的办法，是带着当前任务找信息：这是不是我要用的器件，它在什么条件下正常工作，我关心的性能有没有保证，外部电路还需要做什么。数据手册不是要求一次读完的课本，而是一份需要反复查证的规格说明。先建立阅读顺序，再补必要细节，通常比记住更多缩写更有帮助。

第一类：确认你读对了对象

先看器件名称、厂商和文档版本，再找到订购信息与封装说明。系列名字相同，不代表所有后缀的供电范围、引脚安排和温度等级都相同。一份手册也可能同时覆盖多个型号，表格中的某一列只适用于其中一种，不能把整个系列的最好参数拼到一个器件身上。

图2的芯片表面有型号，也有其他生产标记。丝印有时并不等于完整订购料号，日期或批次代码更不是电气规格。应结合采购记录、物料表和原厂标记说明核对身份；不能仅凭搜到的一张外观相似图片确定型号。

这一轮不需要逐页翻译。先把功能简介、引脚功能表和基本框图连起来，知道它做什么、输入输出在哪里。若手册与实际器件对不上，先停下解决身份问题，后面的参数计算才有意义。阅读卡第一行可以只写：完整型号、手册版本和当前设计任务。

第二类：分清工作条件和损坏边界

“绝对最大额定值”很醒目，也很容易被误用。它描述不能随意超过的应力边界，不是建议的工作点，更不表示芯片在这个条件下仍保证正常功能。把电源设计在极限附近，再说“还没超过最大值”，并不是充分的设计依据。

正常使用应继续查“推荐工作条件”，然后核对电源、电平、温度等项目。即使某项电压在推荐范围里，也不意味着所有性能在所有条件下都相同。还需要看后面的电气特性表适用于哪种供电、负载和温度。

例如，设计要在某个环境温度下工作，不能只确认室温时能够启动；输入来自另一颗芯片，也不能只看两边都写着同一个标称电压。这里先做条件清单，不急着计算所有细节。遇到手册没有明确回答的项目，标为待确认，别用“应该没问题”填空。

第三类：读一个参数，要带上它的条件

电气特性表里的最小值、典型值和最大值不是三个任选答案。典型值帮助理解常见表现，但不应自动当成所有器件都能达到的保证值。做边界判断时，要找相关保证范围，并阅读表头、测试条件与脚注；有些限制恰好就写在最不显眼的位置。

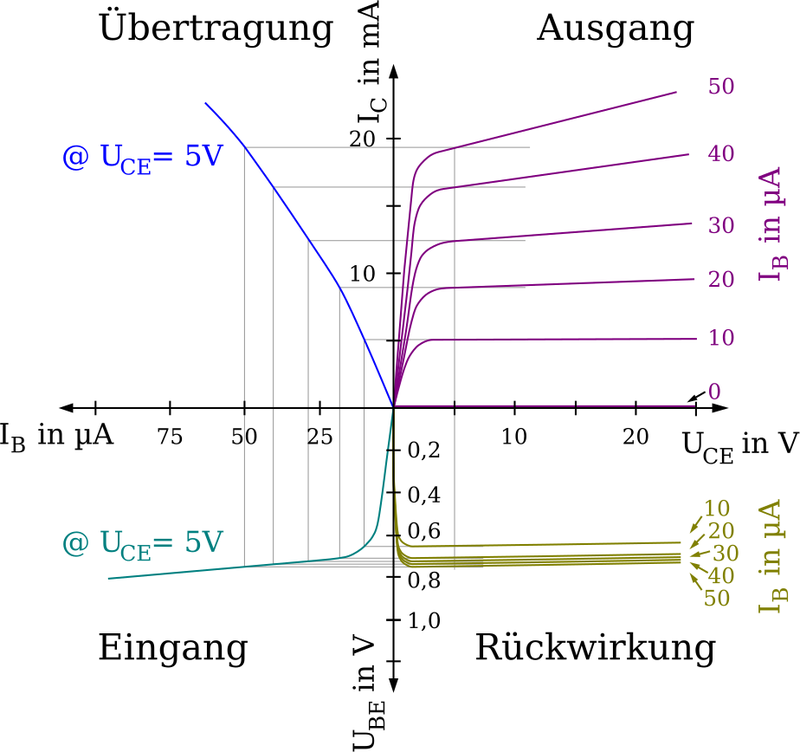

曲线同样如此。图4是晶体管特性的解释性图例，不是某个在售型号的保证曲线。先只看右上区域：横轴是集电极与发射极之间的电压，纵轴是集电极电流；不同曲线对应不同的基极电流。它提醒我们，同一个纵轴读数往往受其他条件影响，不能离开图例只截取一个数字。

读实际器件曲线时，也先找横纵轴、单位、每条线代表什么，以及图题或旁注给出的条件。某张图是在固定温度和供电下绘制的，就不能未经验证外推到自己的全部工况。不必一开始看懂所有曲线，先把与当前设计决策直接相关的一张读完整。

第四类：把应用说明接到自己的电路上

参数看完，还要读典型应用、外部元件要求、布局注意事项和测量条件。应用电路给出的是特定条件下的连接示例，不是任何输入、任何负载都通用的答案。照着画之前，先问它的假设与你的项目是否相同，哪些元件允许调整，哪些条件必须满足。

图5是TO-220封装背面的金属片。它看起来像散热结构，但金属片是否与某个引脚电气相连，要查具体器件说明；不能仅凭封装外观推断它可直接接地。类似地，热参数通常对应规定的板材或测试条件，不能把一个数无条件代入自己的外壳和散热结构。

最后整理一页阅读卡：上半部分写已确认的型号、工作条件和关键参数，参数旁边记页码与条件；下半部分写待解决的问题，以及下一步查哪份应用笔记或做哪项验证。这样做不是增加文书工作，而是让原理图、调试记录和后续修改能够追溯到同一份依据。

读手册的能力，不是把几十页翻译完，而是能为当前设计找到带条件的答案。下一次选用一颗芯片，就从这四类信息写一页阅读卡：已确认的写清依据，没确认的保留问题，不用典型值替代保证值。你现在最想确认的那项参数，它对应的供电、温度和负载条件，是否真的与你的电路一致？
