三极管带负载，基极电阻别按β硬算

用GPIO控制一颗三极管，带个小负载，电路看起来只有一只管子和一个电阻。可按“负载电流除以β”算出的基极电流，上板后未必能让集电极电压降得足够低。问题不一定在焊接：你可能拿放大区的电流增益，替代了开关状态的驱动条件。设计低边开关时，应该同时满足两件事：三极管获得足够的基极电流，GPIO又没有被逼到无法保证输出电平的状态。电阻不是越小越稳，也不是代入一个β就能定下来。

先分清增益与饱和条件

图2是一个普通NPN低边开关：负载接在电源与集电极之间，发射极接地，基极串电阻。图中6V和1kΩ只属于连接示例，不能直接套到3.3V的GPIO。做开关时，我们希望导通后的集电极—发射极电压VCE足够低，让电压主要落在负载上。

β通常指放大区电流增益hFE。到了饱和区，集电极电流主要受负载和电源限制，不能继续拿IC＝βIB线性外推。图3的斜线是负载约束，几条曲线对应不同基极电流；工作点由两者共同决定，而不是沿着“β越大，电流越大”无限增长。

因此先找数据手册的VCEsat，也就是集电极—发射极饱和压降，再看它在多大的IC与IB下测得。这个比值常被称为强迫β，它是选定的驱动比值，不是另一项固定器件增益。

例如BC817系列手册：hFE的一个测试点是VCE＝1V、IC＝100mA；而VCEsat的最大700mV，对应IC＝500mA、IB＝50mA、25℃，并注明脉宽不超过300µs、占空比不超过2%。两项条件明显不同，不能拿前者的增益去保证后者的压降。

也不能因此宣布“所有三极管都按IC/10驱动”。10只是在这个饱和测试点采用的IC/IB比值。实际要根据所选型号、负载电流和温度范围查对应条件；典型曲线可以帮助判断趋势，但不是每一颗器件的最差保证。

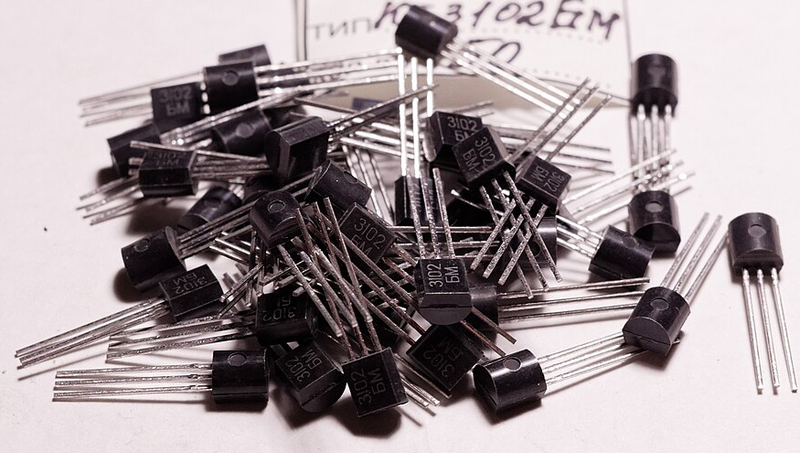

另一个容易忽略的量是热。即使按500mA与700mV估算，集电极通路功耗也有0.35W，而这条饱和规格来自短脉冲测试，不能直接证明小封装能连续这样工作。连续负载必须另查PCB条件、功耗降额和结温；照片上的封装大小也不能替代这些数据。

基极电阻其实有上下界

下面只做方法演算，不代指BC817或某颗MCU：假设所选工作点需要至少5mA基极电流；GPIO在允许负载下可保证高电平不低于2.7V，正常设计电流上限为8mA；供电最高3.3V，所选工况下VBE范围按0.65～0.90V考虑。这些都须由真实器件资料重新填写。

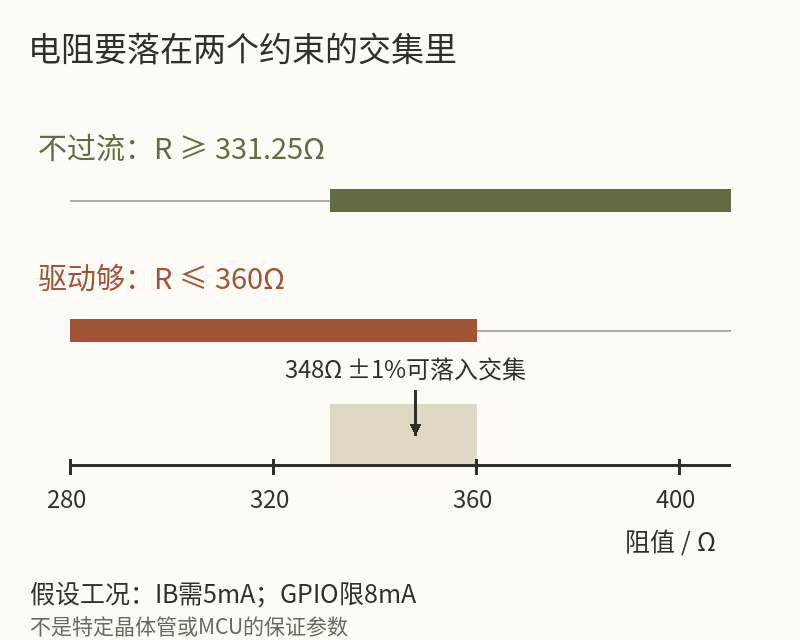

为保证最少5mA，电阻不能大于（2.7－0.90）/0.005＝360Ω。为限制最大电流，它又不能小于（3.3－0.65）/0.008≈331Ω。于是可行区间约为331～360Ω，而不是任意选“常用1kΩ”。

若选348Ω、±1%，实际范围约344.5～351.5Ω，仍落在这个假设区间内。若实际GPIO只允许2mA，这个方案就没有满足5mA需求的机会；该换驱动级、换器件或降低负载，而不是继续压低电阻硬顶。还要同时核对单引脚、同端口与芯片总电流限制。

上板测两个压降，不只看负载动没动

先在已知安全低压、限流条件下测试。测基极电阻两端电压，用实际阻值估算IB；再测导通时VCE，判断是否达到负载允许的压降。GPIO端电平如果比预期低，应先查驱动能力与配置，不要把所有压降都算在三极管身上。

持续负载还要观察温升，并覆盖供电范围和负载变化。若采用PWM，直流能拉低并不代表开关沿也合适，还要检查关断拖尾与切换损耗；本篇不把这部分简化成另一个固定电阻值。感性负载则必须另外安排关断能量的释放路径。

三极管开关设计，核心不是背一个β，而是让负载要求、饱和驱动条件和GPIO能力同时有余量。下一次遇到带载压降偏大，先量基极电阻压降与VCE，再回头检查计算依据，不急着换更大功率的管子。你现在选的基极电阻，是由具体饱和条件算出来的，还是从别人的原理图里沿用的？
