LNA调试里有一种很容易误判的现象：
VNA测出来，S21基本正常。
增益和Datasheet差不了多少，偏置电流也在范围内。
但一测Noise Figure，结果却比预期差了0.5 dB、1 dB，甚至更多。
很多人这时会先怀疑：
“芯片是不是坏了？”
“仪器是不是不准？”
“匹配是不是没调好？”
这些都有可能，但LNA的NF问题有一个特点：
增益正常，并不能证明噪声性能正常。
甚至有些问题对S21影响很小，却会非常直接地伤害NF。
一、先记住：LNA输入前的每一点损耗，都很贵
在接收机里，LNA通常靠近天线，就是因为第一放大级对系统噪声性能影响最大。
更重要的是：
LNA之前的无源损耗，会直接恶化系统噪声系数。
Analog Devices在5 GHz LNA设计资料里就特别强调，LNA输入端之前的传输线损耗尤其关键，因为这部分损耗会直接叠加到噪声性能上。
举个很简单的工程例子。
如果LNA本身NF只有1 dB，但在它前面多了0.5 dB的走线、连接器、ESD器件或匹配网络损耗，那么系统前端已经先损失了0.5 dB的信噪比。
这时候你再去盯芯片本体，往往方向就错了。
二、为什么S21正常，NF还能变差？
因为S21主要告诉你：
信号从输入到输出放大了多少。
而NF关心的是：
在放大信号的同时，系统额外引入了多少噪声。
一个输入匹配网络，完全可能让增益看起来还不错，但它并没有把晶体管看到的源阻抗推到最低噪声点附近。
对很多LNA来说，最大功率传输匹配和最小噪声匹配并不是同一个点。
Analog Devices在LNA噪声匹配资料中明确给出了Γopt、噪声圆和稳定圆的概念：器件存在一个对应最小NF的最佳源反射系数，而这个点不一定等于S11的共轭匹配点。
所以工程上很常见：
S11调得非常漂亮，甚至做到-20 dB，结果NF反而没有最优。
射频调试不能简单理解成：
回波越漂亮，一切指标就越好。
三、第一排查项：LNA前面到底损失了多少dB？
如果NF比预期差，第一件事不是调匹配，而是把DUT前面的所有损耗列出来。
包括：
SMA连接器；
输入微带线；
DC Block；
ESD器件；
SAW/BAW滤波器；
RF Switch；
Bias Tee；
转接头和测试线缆。
Keysight的噪声系数测量资料专门提醒：噪声源和DUT之间增加的适配器、线缆、滤波器、衰减器等损耗，都必须正确计入或校准，否则测量值会直接偏掉。
对低NF器件来说，0.2 dB都不是小数。
所以一块板从EVB搬到自己PCB后，NF突然差0.6 dB，未必是芯片性能变了。
很可能只是：
你的输入链路比EVB多损失了0.6 dB。
四、第二排查项：输入匹配是不是只按S11调了？
低噪放的输入匹配，目标通常不是“让50Ω看起来最漂亮”这么简单。
真正要看的是器件的Noise Parameters：
Fmin、Γopt、Rn。
这些参数描述了在特定频率和偏置条件下，器件能达到的最低噪声，以及偏离最佳源阻抗后NF恶化的程度。
如果器件对源阻抗很敏感，那么：
焊盘寄生、0402换成0201、走线长了1 mm、地过孔位置改变，都可能让NF发生明显变化。
而S21可能只变化零点几dB。
因此调试时最好同时看：
S11 + S21 + NF。
只用VNA把S11调到最低，再去测NF，往往会走弯路。
五、第三排查项：偏置“电流一样”，不等于工作点完全一样
LNA对偏置条件的敏感度因器件而异。
ADI的资料给过一个很典型的例子：某些器件随着偏置电流提高，NF可以改善约0.3 dB，但增益变化却没有那么显眼。
这意味着：
如果板上偏置电阻误差、VDD压降、Bias Tee电感寄生，导致实际器件工作点偏离EVB，即使你看到S21仍然基本正常，NF也可能先变差。
因此不要只测“电源端3.3 V”。
要确认：
器件脚附近的实际VDD、静态电流，以及偏置网络在目标频率上的阻抗。

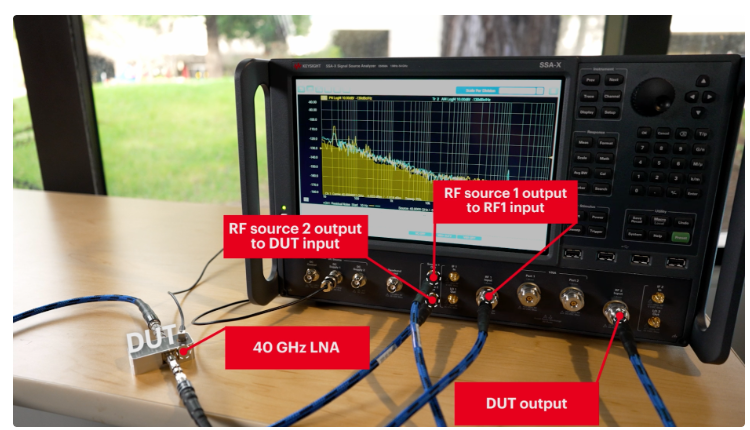

六、第四排查项：你测到的可能不是DUT，而是整个测试链路
NF测量比普通增益测量更容易被测试系统影响。
常见问题包括：
Noise Source ENR数据不对；
校准面没有推到DUT接口；
前置放大器漂移；
转接头在校准后被更换；
输入线缆弯折导致损耗变化；
DUT增益太低，仪器自身NF占比过大；
测量过程中出现压缩。
Rohde & Schwarz和Keysight都在噪声系数测量资料中强调了校准、Y-Factor、前置放大器和测量不确定度的重要性。
所以遇到“这块板NF突然差很多”，先做一个非常简单的动作：
拿已知性能的参考LNA重新测一次。
如果参考件也变差，就不要继续折腾DUT了。
七、第五排查项：PCB和元件本身是不是在“吃掉”噪声指标？
到了几GHz以后，匹配器件Q值、PCB介质损耗、铜箔粗糙度、接地过孔、焊盘尺寸都会进入NF预算。
ADI在MAX2648的设计资料里提到，低Q匹配元件就可能让NF恶化约0.2 dB。
0.2 dB看起来很小，但如果：
输入走线0.15 dB、连接器0.1 dB、ESD 0.2 dB、匹配元件再损失0.2 dB，叠起来就已经非常可观。
这也是为什么优秀的LNA评估板往往看起来“很空”：
输入链路短、器件少、地处理干净。
不是为了好看，而是因为每一段无源结构都在花噪声预算。
八、实际调试建议：把问题拆成三层
遇到“增益正常、NF偏差”，建议按这个顺序排。
第一层：先验证测量系统。
用参考件确认Noise Source、校准、线缆和前置放大器没有问题。
第二层：把输入链路损耗单独测出来。
最好用VNA测S21，并把连接器、走线、滤波器等逐段拆开。
第三层：再调LNA本身。
同时观察S11、S21、NF和静态电流，不要只优化一个指标。
如果有厂商EVB，最有价值的不是“照抄原理图”，而是：
把你自己的板和EVB逐段对比。
从SMA到芯片输入脚，哪里开始不一样，NF往往就从哪里开始丢。
最后一个工程判断
LNA的增益正常，只能证明“信号被放大了”。
它不能证明：
输入损耗足够低、源阻抗处在最佳噪声点、偏置正确、测量链路可信。
所以当NF恶化时，真正成熟的排查思路不是先问：
“芯片为什么变差了？”
而是先问：
在信号进入LNA之前，我已经损失了多少？
这句话，往往比继续调S11更接近根因。
