凡亿问答 | 立创下载的封装导为AD后，好像组焊层增大了，你们有没有这种情况？

 

2022-05-28 14:22:32  1331

关注

立创下载的封装导为AD后，好像组焊层增大了，你们有没有这种情况？

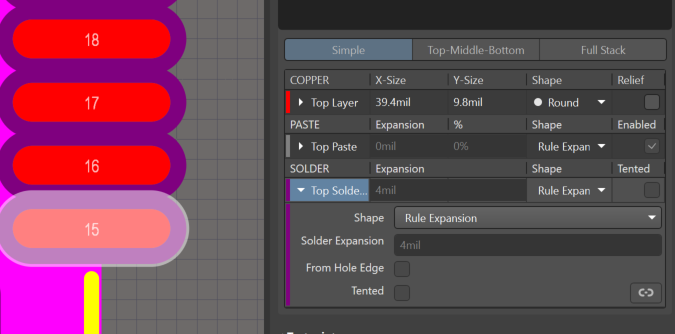

这是立创显示的阻焊间距

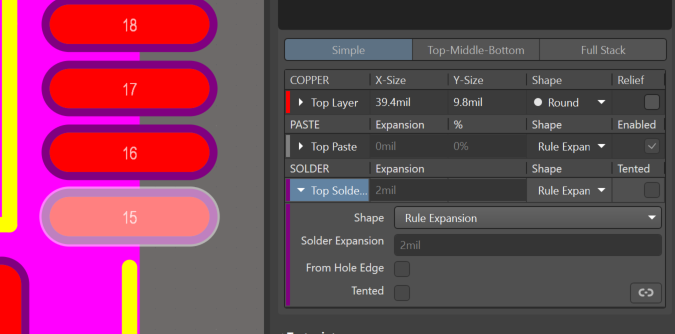

这是AD打开后的阻焊间距

2个回答

回答于:2026-06-16 13:46:17

关注

我也有类似情况

回答于:2026-06-16 14:37:54

关注

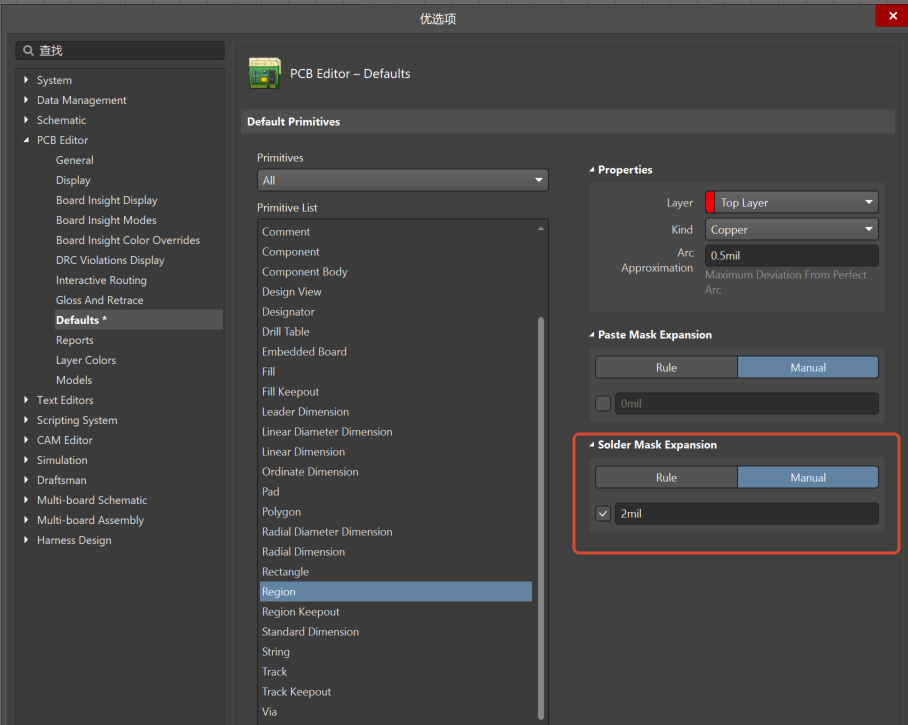

找到解决方案了
