课程目录:
前 言 课程总体介绍及学习方法
第一部分 软件系统安装及综合设置
第1讲Altium Designer 24安装配置要求、安装、激活
第2讲Altium Designer 24的中英文版本切换
第3讲软件常用系统参数推荐设置
第4讲软件常用原理图系统参数推荐设置
第5讲软件常用PCB系统参数推荐设置
第6讲系统设置参数的保存与调用
第7讲扩展插件的设置与安装方法
第8讲 电子产品开发流程概述
第9讲 PCB工程文档介绍及工程的创建
第10讲对工程文档的各种编辑操作
第二部分元件库(原理图库)的创建
第11讲元件符号的组成概述
第12讲元件的绘制创建实例-电阻容
第13讲IC类元件的绘制创建实例-SST25VF016B
第14讲多Part元件的绘制实例-运放
第15讲Excel表格创建元件绘制实例-STM32F103RCT6
第16讲已存在原理图自动生成元件库的方法
第17讲已存在元件库的相互拷贝调用
第18讲对元件库进行错误编译检查与报告
第三部分原理图的绘制常用操作
第19讲原理图页的大小及自定义设置
第20讲原理图绘制格点的调整与推荐设置
第21讲原理图页模板的创建与应用
第22讲如何在原理图中放置元件(器件)及属性设置
第23讲DigiPCBA(得极PCBA)的使用与元件调用
第24讲元件在原理图中的元件的选择、移动、旋转及镜像
第25讲元件在原理图中的复制、剪切及粘贴
第26讲元件在原理图中的排列与对齐
第27讲元件链接导线及导线设置
第28讲元件放置网络标签链接及电源端口
第29讲页连接符的说明及使用方法
第30讲原理图中总线的应用与放置
第31讲原理图中网络差分标示的放置
第32讲原理图中NO ERC的放置
第33讲非电气对象的放置(辅助线、文字、注释、图片)
第34讲元件的位号重新编号排序
第35讲快速实现原理图元件的跳转与查找
第36讲层次原理图的概念与设计讲解
第37讲STM32原理图项目实战演示
第38讲原理图的常见错误设置与编译检查
第39讲原理图封装批量化添加及完整性检查
第40讲物料BOM表的设置与导出
第41讲原理图的PDF打印输出
第42讲原理图常用设计快捷命令汇总
第四部分 PCB封装库的设计
第43讲PCB封装的组成元素概述
第44讲2D标准封装创建实例-Chip类-电阻容/SOT23
第45讲2D标准封装创建实例-IC类-SOP8
第46讲利用IPC封装创建向导快速创建PCB封装-SOP8
第47讲2D非标准PCB封装创建实例-插件类-USB
第48讲异形焊盘PCB封装创建方法
第49讲现有PCB文件自动生成PCB库
第50讲多个PCB封装库的合并
第51讲如何把修改的PCB封装更新到PCB
第52讲PCB封装的错误检查与报告
第53讲3D PCB封装-手工创建简易3D模型
第54讲3D PCB封装-3D模型的查找与导入
第55讲DigiPCBA云的PCB封装下载调用
第56讲AD集成库的概述与集成库的安装
第五部分PCB流程化设计常用操作
第57讲原理图导入PCB及常见导入错误分析
第58讲第三方网表导入PCB的方法介绍
第59讲PCB板框自定义与倒圆角
第60讲DXF结构导入与板框自定义
第61讲如何实现PCB板框的内缩和外扩
第62讲固定孔或固定器件的精准放置
第63讲层叠的定义及添加(正片负片的认识与区别)
第64讲原理图与PCB的交互设置
第65讲常用PCB快捷键汇总
第66讲常用PCB自定义快捷键推荐
第67讲 PCB模块化布局思路分析
第68讲全局查找相似与筛选功能介绍
第69讲选择及“Select”命令-线选、框选、反选
第70讲“Move”移动命令的应用
第71讲器件的对齐与等间距
第72讲如何快速交换PCB器件的位置
第73讲Class介绍与Class的创建
第74讲Net及NetClass的颜色管理
第75讲飞线的选中、打开及关闭操作
第76讲拖动多管教器件飞线不显示解决方法
第77讲PCB Nets的管理与添加
第78讲机械层的属性及机械层的添加
第79讲Objects元素的隐藏与显示
第80讲特殊复制粘贴的使用
第81讲多根走线与多根走线设置
第82讲Active Route的自动布线辅助
第83讲泪滴的作用、添加与移除
第84讲局部铺铜及网络的添加
第85讲Cutout的放置与铜皮的修改
第86讲 异形铺铜的快速创建方法
第87讲如何对PCB开窗的处理
第88讲如何围绕异形板边进行露铜开窗并屏蔽地过孔添加
第89讲如何对负片层进行分割处理
第六部分Altium Designer PCB规则约束创建
第90讲 PCB常用规则-间距规则
第91讲 PCB常用规则-布线线宽规则
第92讲如何在布线时快速的更改线宽
第93讲规则的使能及优先级的设置
第94讲PCB常用规则-过孔,规则设置
第95讲 PCB常用规则-阻焊的设计
第96讲 PCB常用规则-铜皮规则设置
第97讲 PCB常用规则-差分的添加与差分规则
第98讲区域规则(Room规则)的设置
第99讲高速信号误差规则的创建
第100讲不常用PCB规则的总体介绍
第101讲PCB规则的导出与调用导入
第七部分 PCB设计常用后期处理操作
第102讲PCB扇孔(IC及BGA扇孔)及扇出规则的设置
第103讲单端蛇形走线及设置要求
第104讲差分蛇形走线及设置要求
第105讲点到点等长处理及等长技巧
第106讲T型拓扑的等长(X-signals的使用)
第107讲菊花链拓扑的等长(X-signals的使用)
第108讲PCB的DRC电气性能检查
第109讲PCB尺寸标注
第110讲PCB的测量距离
第111讲位号丝印的调整与规范
第112讲PCB文件中的LOGO添加
第113讲PDF装配图的输出
第114讲多层线路PDF输出
第115讲PCB 3D PDF的设置与导出
第116讲Gerber生产文件的输出步骤
第117讲Gerber文件的整理与制板说明
第八部分 Altium高级设计技巧及应用
第118讲FPGA管脚的调换
第119讲孤铜移除的处理方法
第120讲PCB板框如何快速挖槽

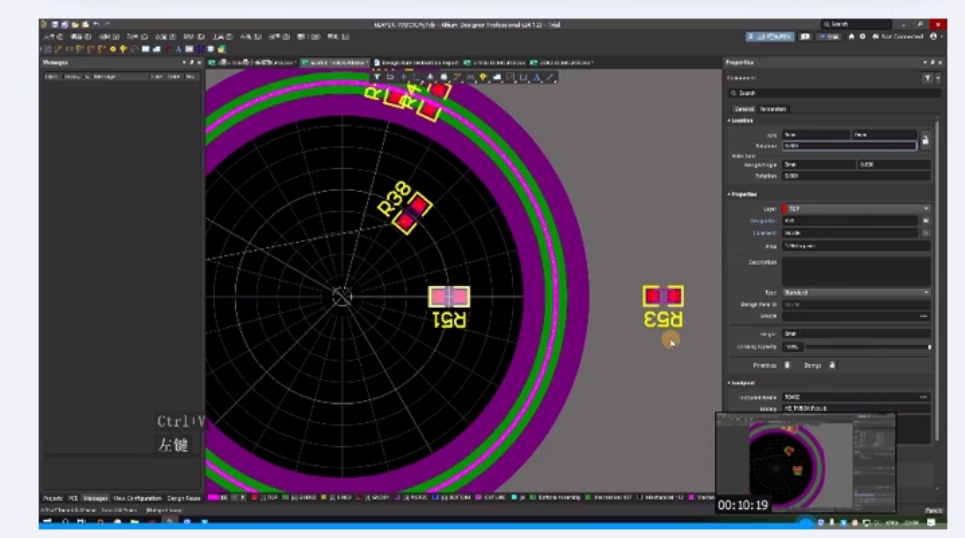

第121讲极坐标的介绍与应用
第122讲埋盲孔的设置和放置
第123讲高速信号3W规则的认识
第124讲3W规则在PCB中的设置
第125讲缝合地过孔的放置
第126讲AD脚本的应用与螺旋线的创建
第127讲窗口图标的替换或自定义
第128讲PCB板子的折叠(应用于软硬结合版或者软板)
第129讲钻孔表以及叠层结构表的放置
第130讲PCB如何进行PCB设计拼版
第131讲移除未使用的焊盘进行销盘处理
第132讲快速检查电源载流与过孔种类的方法
第133讲层标识符的放置与设计视图的应用
第134讲高压板爬电间距规则的设置
第135讲如何让器件保护的丝印白油自动避让
第136讲相同模块布局布线快速复用1
第137讲大面积铺铜与板框间距的控制
第九部分 EDA软件原理图与PCB的相互转换(选学)
第138讲 PADS原理图转换Altium原理图
第139讲Orcad原理图转换Altium原理图
第140讲Atium原理图转换PADS原理图
第141讲Altium原理图转换Orcad原理图
第142讲Orcad原理图转换PADS原理图
第143讲 PADS原理图转Orcad原理图
第144讲Allegro PCB转换Altium PCB
第145讲 PADS PCB转换成Altium PCB
第146讲Altium PCB转换PADS PCB
第147讲Allegro PCB转换PADS PCB
第148讲 PADS PCB转换Allegro PCB
第149讲Altium PCB转换allegro PCB
第150讲Gerber文件转PCB文件
如果您想学习本课程,请联系我们进行报名点击联系我们
如果没找到合适的课程或有特殊培训需求,也可以联系我们定制培训:点击联系我们
除培训外,我们还提供Layout外包、PCB制板、SMT贴片一站式服务(点击可进入官网),有需求请发需求表到邮箱zhengzf@fanypcb.com,或致电13142188866(同微信)
服务优势:
丰富专家资源,一线工程师背景,项目技术精英,面向企业用岗需求,针对性培训,互动式交流,案例教学,线下线下精品小班,实际工程项目经验分享,快捷高效,节约时间成本,少走弯路与错路,引荐学员高薪就业。
专家力量:
10-20年一线电子工程师项目研发经验团队;
德累斯顿工业大学硕士/飞利浦皇家全球母婴首席电子工程师/桂电研究院特聘专家;
Mentor, Cadence,Altium,华为等大型公司高级工程师,项目经理,技术支持专家;
凡亿教育电子培训中心,资深专家或特邀讲师;
大多名牌大学,硕士以上学历,相关学历背景专业,理论素养高;
多年实际项目实践,大型复杂项目实战案例分享,热情,乐于技术分享;
针对客户实际需要,真实案例演示,互动式教学沟通,学有所值,学有所成。
