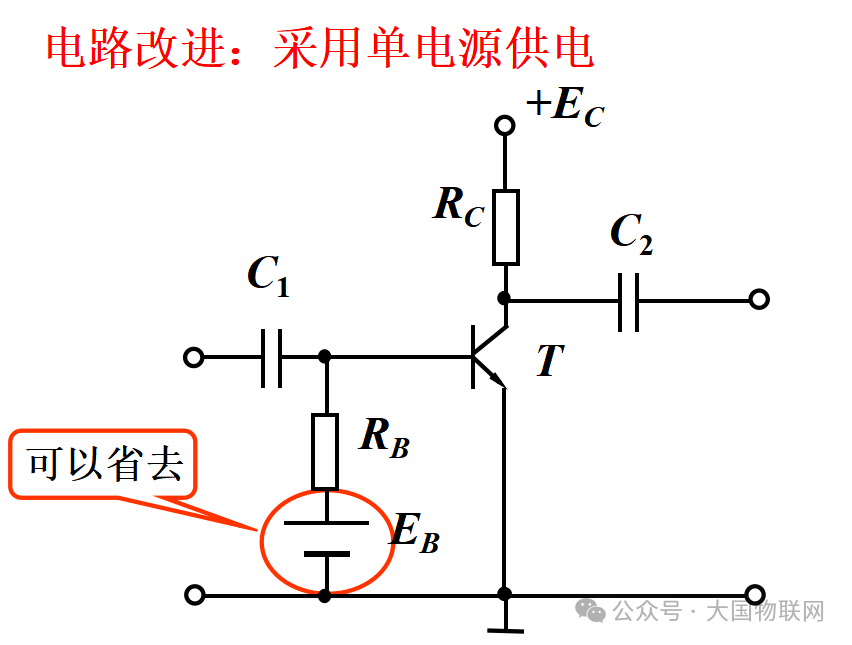

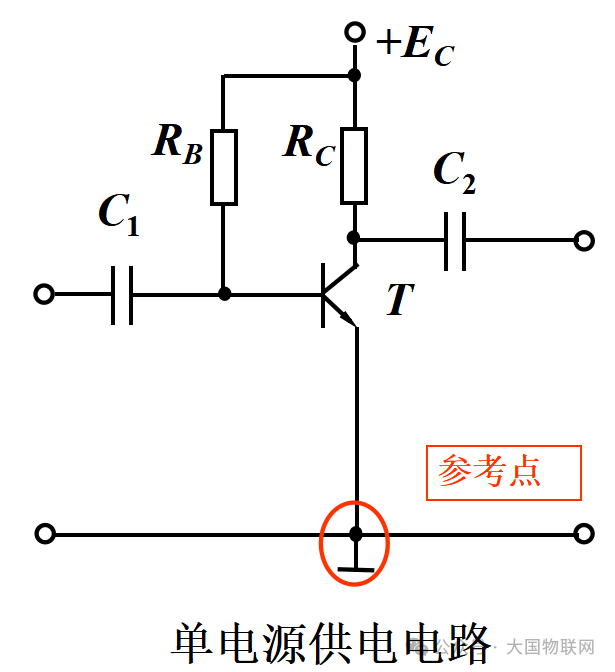

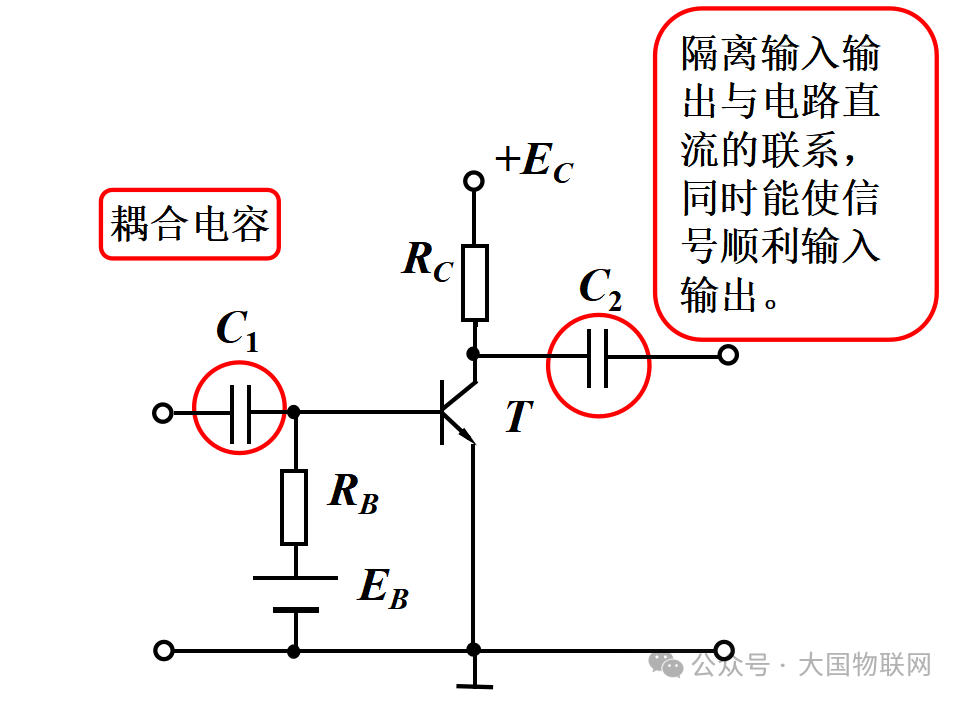

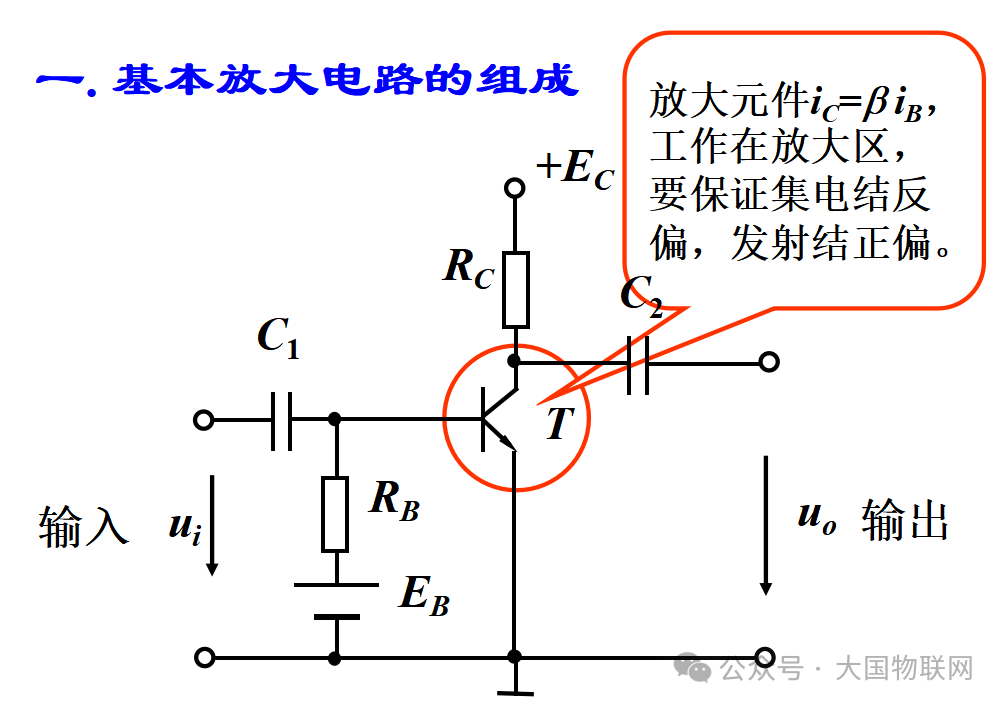

一，基本电路

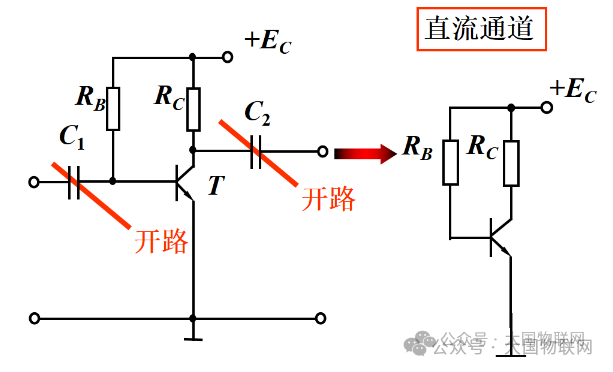

二，静态工作点：

放大电路没有输入信号时的工作状态称为直流工作状态或静止状态，简称静态。静态分析的目的就是确定放大电路的静态（直流）值，IB、IC和UCE。这些值可以在晶体管特性曲线上确定一个点，称为静态工作点(quiescent point)，用Q表示，分别记为IBQ、ICQ和UCEQ。

1，要想VCE和IC是线性关系

ICQ=(EC-VCEQ)/RC

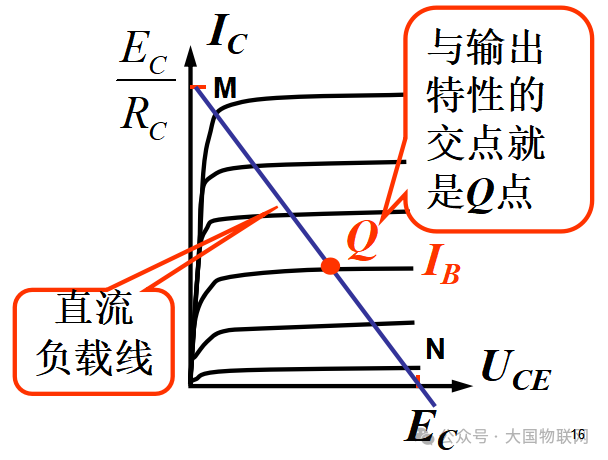

上面的公式描述了IC和VCE的关系，只是从负载端角度来看的，这是一个表示负载电阻的直线，所以叫负载线，负载线的斜率由电路中的负载电阻RC决定。

也就是静态工作点的IC和VCE要落在这条直线上，才有线性关系。

2，VCE和IC的非线性关系

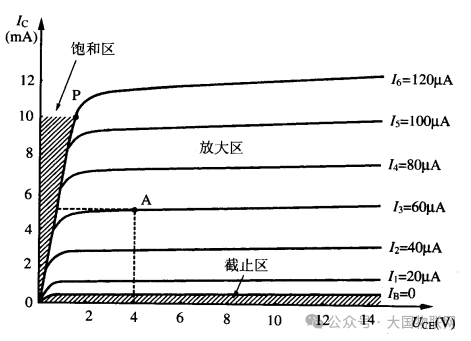

主要因为三极管的早期效应、饱和区与放大区的转换、电流密度的变化，以及温度等次要效应。这些物理现象导致了三极管内部电流和电压的非线性关系，使得输出特性曲线呈现出非线性特征。三极管的输出特性曲线确实主要是通过实验测量得到的。

特性曲线与负载线的交点说明，在这一点上三极管可以工作且工作在放大区。

三极管工作在线性区的特性称为放大区

静态工作点就是给三极管加一个偏置，使IB在静态工作点附近波动时，VCE和IC是线性关系，即工作在放大区，此时的放大倍数是固定的β。

三，动态分析

当有交流信号输入时放大器的工作状态称为动态。

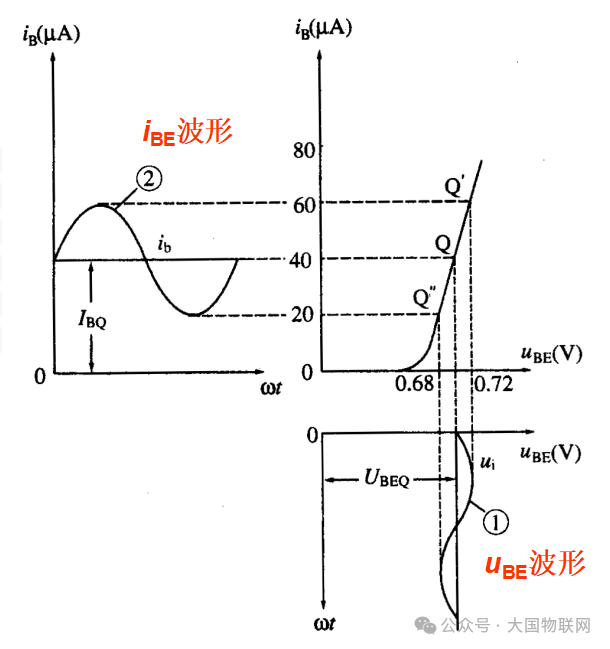

基极信号：

 确定静态工作点后，根据输入信号ui的变化，可得到UBE及iB的变化曲线。

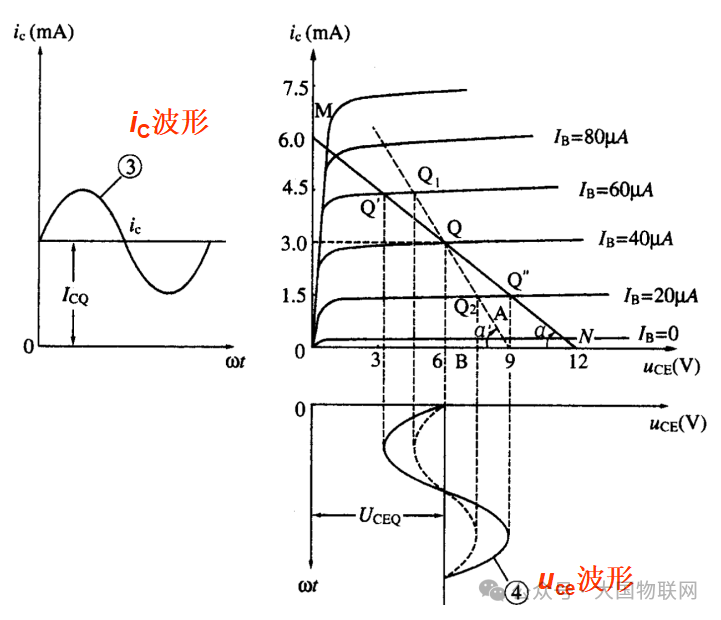

集电极信号：

输出信号的波形和输入信号保持倍数关系，并且反相，输入变化多少倍，输出也变化多少倍。

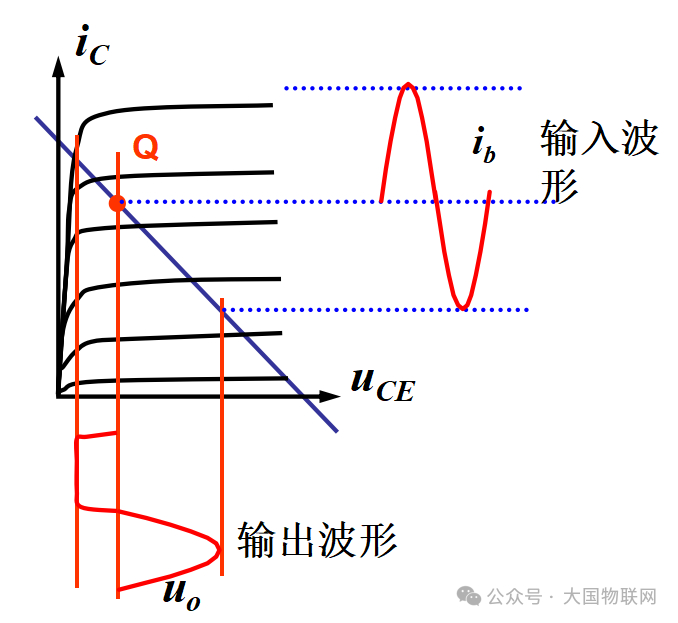

饱和失真：

在饱和区，三极管的输入信号将被完全放大，ib变大，ic不再变大，即原来β=100，现在β将小于100。

我们现在常用三极管当开关使用，当开关打开时，三极管完全导通，就是使三极管工作在饱和区。

对于给定的VCC和RC，我们可以使用以下公式近似计算进入饱和区所需的基极电流IB：

1. 计算理论最大集电极电流IC(max)：

这是集电极电流在三极管完全饱和时的最大值。

1. 估算进入饱和区的基极电流IB(sat)：假设三极管的电流增益（β）是已知的，饱和区通常要求基极电流IB足够大，以使集电极电流IC达到IC(max)。在饱和区，通常假设IC大约是基极电流的 10 倍，即：



其中，βsat是饱和区的电流增益，通常小于放大区的β，并且经常取一个较小的值，例如βsat为 10-20。

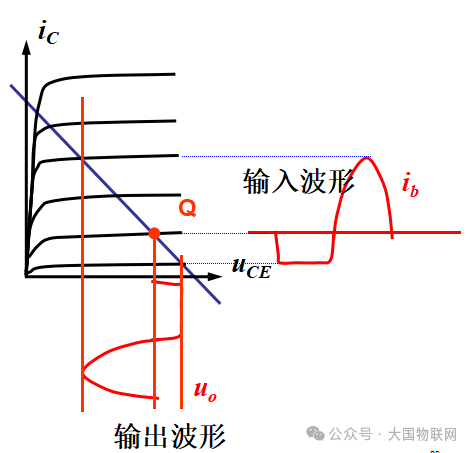

截止失真：

工作点接近截止区，ib再减小，Ic始终为0，产生截止失真。

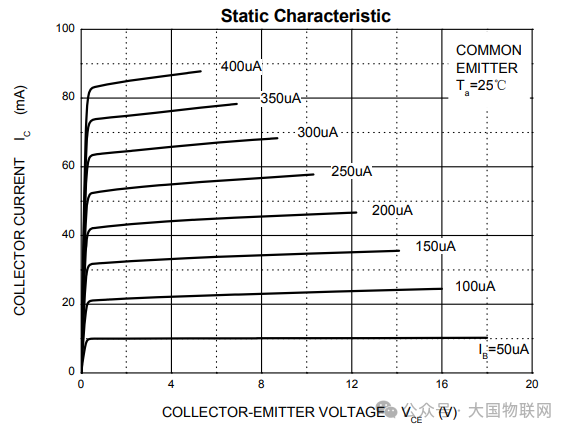

常用三极管S8050的特征曲线如下
