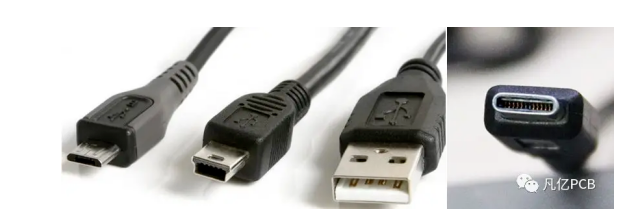

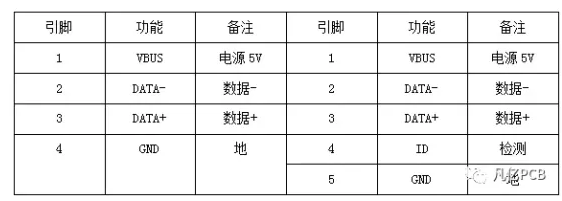

USB（Universal Serial Bus）作为连接设备与主机的核心接口，历经多年迭代，已从USB 1.0的低速传输升级至USB 3.1的10Gbps高速时代，并支持100W供电能力。Type-C接口凭借正反插拔、高兼容性等优势（图1），成为移动设备、笔记本电脑的主流选择。然而，高速传输对PCB设计提出了更高要求，如何平衡信号完整性与EMI性能？本文结合实战经验，详解USB接口设计的关键要点！

一、布局设计：细节决定成败
1. 接口位置与ESD防护

• 靠近板边：USB接口需伸出板边3~5mm，便于插拔（图2）。

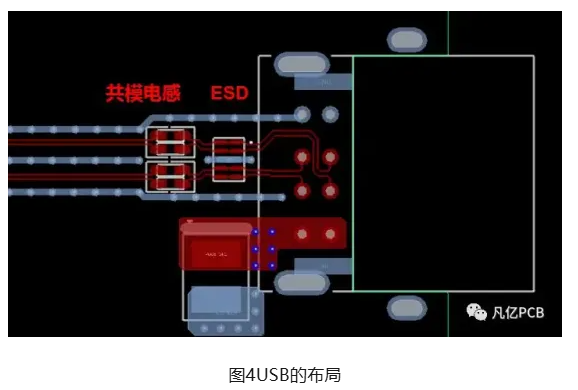

• ESD与共模电感布局：ESD器件应紧邻USB接口，距离接口≤1.5mm，后接共模电感和阻容滤波电路（图2）。
•
• 注意：ESD器件与USB外壳保持间距，避免后焊时高温损坏。
•


2. 保护地隔离设计定位柱接地处理：若USB两侧定位柱接保护地（PGND），需与系统GND保持2mm间距，并通过磁珠跨接（图3）。多打地孔：保护地区域密集打孔，确保低阻抗接地，抑制静电干扰。

二、差分线布线：阻抗控制与EMI抑制
1. 差分对阻抗与包地阻抗要求：USB 2.0差分阻抗为90Ω±10%，USB 3.0/3.1需严格控制在90Ω。包地处理：差分线两侧敷设地铜，间距≤3倍线宽，吸收高频噪声（图4）。

2. 走线层与参考平面

• 优先内层走线：减少外部电磁辐射，确保下方有完整地平面。

• 禁忌：避免跨分割，否则导致阻抗突变和噪声耦合。

3. 过孔优化与回流路径

• 减少换层：过孔会增加寄生电容，建议换层次数≤2次。

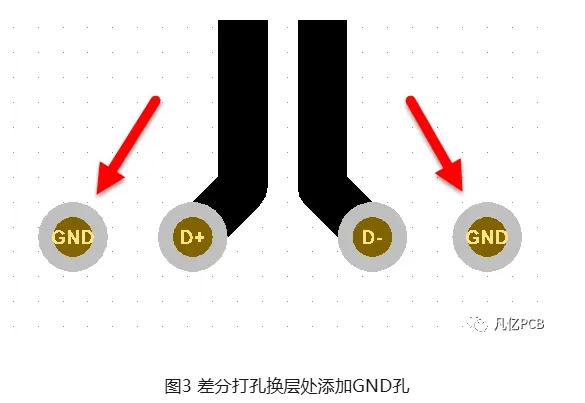

• 添加回流地孔：每次换层时，在差分孔旁放置一对地孔，提供低阻抗回流路径，降低信号完整性风险。

•


三、高速USB 3.1设计进阶技巧
1. 等长与间距控制

• 差分对内等长：长度偏差≤5mil，USB 3.1建议≤2mil。

• 对间间距：保持≥4倍线宽，防止串扰。


2. 电源与信号隔离

• 独立电源层：为VBUS（5V/12V/20V）划分独立电源区域，避免与高速信号层重叠。

• 滤波电容布局：VBUS引脚就近放置10μF+0.1μF电容，滤除高频噪声。

四、Type-C接口特殊设计要点
1. CC引脚与PD协议

• CC引脚布线：需匹配阻抗（90Ω），长度与其他差分对一致，确保协议通信稳定。

• VBUS路径：大电流路径（如20V@5A）需加宽至80mil以上，并采用网格铜降低温升。


2. 对称布局设计正反插兼容性：Type-C的24引脚需对称布局，避免因插拔方向导致信号路径差异。五、常见问题与解决方案
1. 信号振铃问题

• 原因：阻抗不连续或回流路径不完整。

• 解决：优化过孔旁地孔数量，检查参考平面完整性。


2. EMI测试超标

• 原因：差分线裸露在外层或包地不充分。

• 解决：内层走线+两侧包地，接口处增加屏蔽罩。

总结：规范设计，一步到位

布局优先：接口位置、ESD防护、保护地隔离是基础。阻抗为王：严格匹配差分阻抗，内层走线+包地降低EMI。细节制胜：过孔回流地孔、Type-C对称设计等细节决定高速性能。通过以上设计要点（以上所图），即使是USB 3.1或Type-C接口，也能轻松实现稳定传输与高可靠性！
