磁环作为电磁干扰（EMI）抑制的核心元件，通过电磁感应原理实现高频噪声滤除。本文从材料选择、阻抗设计、安装工艺、效果验证、环境适配五大维度，提供具体技术实施框架。

一、材料选型准则

镍锌铁氧体

适用频段：1MHz-300MHz

特性：低磁导率（15-1000），高频损耗小

锰锌铁氧体

适用频段：<1MHz

特性：高磁导率（>1000），低频阻抗强

颜色标识

黑色：铁硅铝磁环（低损耗）

绿色：高导磁环（锰锌材质）

二、阻抗设计公式

等效阻抗模型

Z=R(f)+jωL(f)

低频段：L(f)主导，反射抑制

高频段：R(f)主导，吸收抑制

匝数效应

寄生电容限制：高频段匝数增加反而降低阻抗

三、安装工艺规范

绕线策略

低频干扰（<100MHz）：绕2-3匝，提升等效电感

高频干扰（>100MHz）：单匝穿线，避免寄生电容

固定方式

注塑封装：适用于电源线等高频动部位

夹扣式：快速调试，支持多次拆装

四、效果验证方法

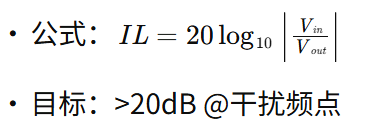

插入损耗测试

五、环境适配要点

温度影响

居里温度：镍锌材质>200℃，锰锌材质<150℃

高温工况：优先选择铁硅铝磁环

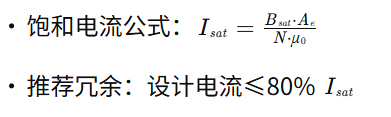

电流容量
