一、失调电压的定义：
理想情况下，运算放大器的输入端电压差为0时，输出应为0V。但现实中，由于制造工艺的局限性，运放的两个输入端存在微小的电压差（Vos），即使输入为0，输出也会偏离0V。

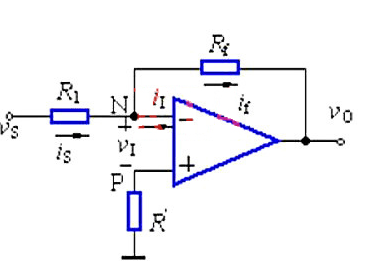

公式表达：

Rf为反馈电阻Rin为输入电阻
类比理解：

就像称重时天平的零点偏差，即使不放物品，指针也可能偏离零刻度。

二、失调电压的来源：

1.输入级晶体管不匹配差分对晶体管的阈值电压（Vth）差异导致电流分配不均。

例如：CMOS运放中，PMOS/NMOS的尺寸偏差会引入。
2.温度漂移
温度变化会改变晶体管参数，导致Vos随温度变化（TVos）。
3.封装应力
机械应力（如PCB弯曲）可能改变芯片内部结构，影响。

三、失调电压的影响
1.精密测量电路
在传感器放大电路中，Vos可能掩盖微弱信号（如mV级温度传感器输出）。
2.DC精度要求高的场景
仪表放大器、基准电压源等电路中，Vos会直接转化为输出误差。
3.动态性能下降
高增益电路中，Vos可能引发振荡或稳定性问题。

四、如何应对失调电压？
1. 选型策略：低失调运放
超低失调型（如OPA333，仅5μV）
斩波稳定型（如CHOPPER运放，通过动态校零消除）
零漂移型（如LTC2053，随时间漂移极小）
2. 电路设计优化
交流耦合：

通过电容隔离DC分量，避免影响。
自动调零技术：
硬件调零：外接电位器抵消（需定期校准）。
软件补偿：在ADC采样后通过算法修正。
匹配电阻：

反馈电阻选用0.1%精度，减少温度系数影响。
3. 温度补偿
选择TVos小的运放（如μV/℃级）。
在关键应用中，将运放置于恒温环境中。
五、案例分析：
场景：

设计一个±10mV输入范围的称重传感器放大电路。
问题：

选用普通运放（Vos=2mV）时，输出误差达20%，完全无法使用。
解决方案：
改用零漂移运放（Vos=1μV）。
并增加软件校准环节，在开机时自动测量并存储值。

结果：误差降低至0.01%，满足设计要求。

六、总结：失调电压的“防坑指南”
不要忽视数据手册：

重点查看Vos、TVos、PSRR等参数。
避免“过度设计”：

在低精度场景（如音频放大）中，无需追求超低Vos。
仿真与实测结合：

用LTspice等工具模拟Vos影响，再通过实际电路验证。
