做电子产品研发的朋友，大概率都有过这样的崩溃时刻：产品调试频频出问题，查来查去最后发现是供电拖了后腿！电源作为电子产品的 “心脏”，设计上哪怕一丝疏忽，后续都会引发一连串的故障麻烦，返工、改板、重新测试，费时又费力。
其实电源设计并没有想象中那么难，不用再对着一堆参数摸不着头脑，也不用再为莫名的故障焦头烂额。今天就把电源设计的 21 个核心要点一次性讲透，从基础性能指标到安全保护设计，从抗干扰要求到环境测试标准，通俗易懂，干货满满，帮你把电源设计的坑全避开，让产品的 “心脏” 稳如泰山！

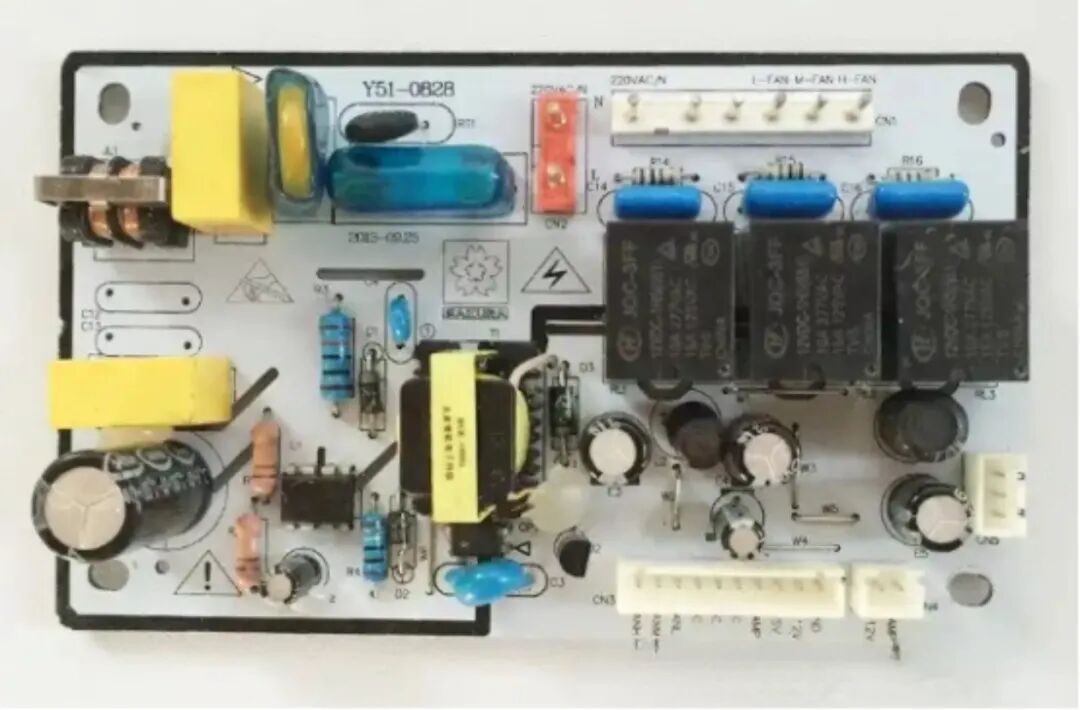

一、输入电压波动？3 个指标定输出稳定性
电网电压不可能一成不变，想要输出电压稳如磐石，盯紧这 3 个核心指标就够了，数值越小，稳压效果越棒！
稳压系数 / 相对稳压系数：负载不变时，前者是输出与输入电压变化量的比值，后者是二者相对变化量之比，更直观反映稳压能力；
电网调整率：输入电压在额定值 ±10% 波动时，输出电压的相对变化，直接体现电网波动的影响；
电压稳定度：输入电压在规定范围、负载电流正常时，输出电压的相对变化百分比，是稳压效果的核心衡量标准。
二、负载电流变化？2 个指标守住输出底线
产品工作时，负载电流忽大忽小是常态，这两个指标直接决定输出电压能不能扛住变化，设计时重点关注！
负载调整率：额定电网电压下，负载电流从 0 到额定值，输出电压的相对变化，百分比越小越好；
输出电阻：负载电流变化和输出电压变化的比值，电阻越小，负载对输出的影响就越小。
三、纹波噪声别混淆！3 个指标辨纯净度
电源输出的直流电压里，总会混有交流波纹和高频杂波，纹波和噪声要分清，这 3 个指标帮你判断输出纯净度，还有通用标准可参考！
纹波电压：额定工况下，输出纹波（含噪声）的大小，常用峰峰值或有效值表示；
纹波系数：输出纹波电压有效值和输出直流电压的比值，换算成百分比后越小越纯净；
纹波电压抑制比：规定频率下（如 50Hz），输入纹波电压和输出纹波电压的比值，比值越大，抑制纹波能力越强。
小知识点：纹波和输入 / 开关频率同步，峰峰值一般≤输出电压 0.5%；噪声是高频杂波，峰峰值一般≤1%；二者合成的纹波噪声，峰峰值一般≤2%。
四、冲击电流：接通瞬间的 “电流峰值” 要防住
电源接通 / 断开的瞬间，电流稳定前会出现一个峰值电流，这就是冲击电流，常见范围在 20A——30A，设计时必须考虑这个峰值，避免瞬间大电流直接烧坏元器件，这一步千万别忽略！
五、四大保护功能，给电源和负载加 “安全屏障”
电源设计，保护功能缺一不可，这是保障电源和负载安全的底线，具体设定值直接参考，不用再自己摸索！
过流保护：防止负载短路、过负载损坏，过流给定值一般为额定电流的 110%——130%；
过压保护：抑制端子间过大电压，保护负载，设定值一般为输出电压的 130%——150%；
输出欠压保护：输出电压低于标准值时，自动停止电源并报警，防止负载误操作，触发值多为输出电压的 30%——80%；
过热保护：电源内部温升超标时立即停机报警，堪称电源的 “温度保险丝”，避免元器件因高温烧毁。
六、温度漂移：环境变温，输出电压别 “跑偏”
环境温度会改变元器件参数，进而导致输出电压变化，这就是温度漂移，用温度系数衡量：温度每变化 1℃，输出电压的变化量（单位 V/℃或 mV/℃），还有相对温度系数（电压相对变化）。系数越小，温度对输出电压的影响就越小，高温、低温工况下的电源稳定性全靠它！
七、漂移：元器件 “自身小变化” 的影响
当输入、负载、温度都保持不变时，元器件自身参数的微小变化，也会让输出电压改变：慢变化叫漂移，快变化叫噪声，中间的叫起伏。
衡量漂移主要看两个维度：指定时间内输出电压的绝对变化 / 相对变化，考察时间可定 1 分钟、1 小时、8 小时等，这个指标主要针对高精度稳压器，设计高精度电源时重点关注！
八、响应时间：负载突变时的 “调整速度”
负载电流突然变大或变小，输出电压从开始变化到达到新的稳定值，这个过程的时间就是响应时间，也叫过渡特性（直流稳压器常用矩形波负载电流下的输出电压波形表示）。
响应时间越短，电源适应负载突变的能力就越强，面对产品突发的工作工况，输出电压能更快稳住，避免因电压波动影响产品工作。
九、失真：交流稳压器的 “专属考核指标”
这是交流稳压器独有的性能指标，指输出波形偏离标准正弦波、出现波形畸变的程度。畸变程度越小，交流输出的质量就越高，能有效避免因波形失真影响交流负载的正常工作，设计交流稳压器时重点把控！
十、四类干扰要防住，抗干扰设计做到位
电源工作时，既会受外界干扰，也会自身产生干扰，这 4 个抗干扰要点必须考虑，才能保证电源在复杂电磁环境下稳定工作！
噪声：按 30Hz——18kHz 可听频率规定，开关电源一般无此问题，带风扇的电源需要单独做噪声设计；
输入噪声：为保证开关电源正常工作，需耐受工业频率叠加的脉冲电压，一般脉冲宽度 100——800μs，外加电压 1000V；
浪涌：输入电压端间隔 1 分钟以上加浪涌电压，避免绝缘破坏、闪络，通用规定为 1200V，通信设备要求更高，达数千伏；
静电噪声：电源框体外加重复脉冲静电，全输出电路需保持正常工作，一般要求能耐受 5——10KV 静电。
十一、稳定度：电源的 “综合稳压能力”
稳定度是对电源综合稳压能力的考核，指在允许的使用条件下，输出电压的相对变化量，综合考量了输入、负载、温度等多种因素的影响。这个数值越小，说明电源的整体稳定性越好，是衡量电源综合性能的重要指标！
十二、电气安全：守住底线，符合国标是硬要求
电源设计，安全永远是第一位，必须严格遵循 UL、CSA、VDE、IEC 等国际规范，同时符合国标GB 4943-90，核心把控这 5 点，一点都不能马虎！
空间要求：带电部分之间、带电与非带电金属部分的表面 / 空间距离需达标，如 VDE 要求交流线间 3mm，输入输出间至少 8mm；
电介质测试：俗称 “打高压”，测试输入与输出、输入与地、输入 AC 两极之间的绝缘能力；
漏电流测量：流经输入侧地线的电流，UL/CSA 要求≤5 毫安，VDE 对数据设备要求≤3.5 毫安，设计时建议控制在 1 毫安左右；
绝缘电阻测试：输入和低压输出间≥7M 欧，可接触金属与输入间≥2M 欧（或加 500V 直流持续 1 分钟不击穿）；
PCB 要求：必须使用 UL 94V-2 及以上阻燃等级的材料。
此外，电源变压器的绝缘、介电强度、绝缘电阻、湿度电阻及温度特性，也需符合对应国际规范，如变压器绕组间绝缘电阻≥10M 欧，潮湿环境放置 48 小时后测试仍需达标。
十三、无线电骚扰：符合国标 GB 9254-1998 测试
电源工作时会产生无线电骚扰，若不控制，会干扰其他电子设备的正常工作，必须满足国标GB 9254-1998测试要求，核心控制两个限值：电源端子骚扰电压限值和辐射骚扰限值，确保电源不会成为 “电磁干扰源”。
十四、电磁兼容性（EMC）：不干扰别人，也不受别人干扰
EMC 是电源的核心性能之一，简单来说，就是电源在复杂电磁环境中能正常工作，且不会对其他设备产生不可承受的电磁干扰。
电磁干扰主要分两类：传导噪声（30MHz 以下，沿电源线传播）和辐射噪声（30MHz 以上，向空间传播），设计时需通过 9 项核心试验验证：磁场敏感度、静电放电敏感度、电源瞬态敏感度、辐射敏感度、传导敏感度、非工作 / 工作状态磁场干扰、传导干扰、辐射干扰。
每项试验都有明确标准，比如静电放电测试为 300PF 电容充电到 - 15000V 通过 500 欧电阻放电，放电后电源及连接设备需正常工作，数据不丢失。
十五、环境实验：考验电源的 “耐造能力”
电源在贮存、运输、使用过程中，会遇到各种复杂环境，高低温、潮湿、振动、盐雾等，必须通过全套环境试验验证性能，才能保证在各种工况下稳定工作。
试验包括：低温、高温、恒定 / 交变湿热、冲击、振动、盐雾、砂尘、高低压等，还有可燃性、密封、锡焊、接端强度等专项测试，只有全部通过，才算真正的 “耐造” 电源！
写在最后
电源设计看似繁琐复杂，实则核心就是把每个细节做到位：从电压、纹波、负载调整率等基础性能指标，到过流、过压、过热等保护功能设计，再到电气安全、EMC、环境测试等合规要求，把这 21 个核心要点谨记于心，逐一落实，就能大幅减少电源设计中的问题，让产品的 “心脏” 更稳定、更耐用！
收藏这篇文章，下次做电源设计直接对照，不用再为供电问题头疼，从根源避坑，让你的产品研发更顺畅！
