在PCB设计过程中，当大量器件被导入到PCB板上时，可能会出现器件丝印字体相互重叠，使得器件位号难以辨认的情况。为了解决这一问题，建议将丝印字体放置在器件的中心位置，然后进行布局布线设计。FanySkill提供的“字符-设置字符位置及字体”功能，能够一键将丝印字体设置为2号字体，并自动调整字体位置放置在器件中心。此外，在输出装配层时，若器件数量过多，可能需要对装配层字体进行器件归中设置，并一键将装配字体调整为4号字体。这种字体大小适合C/R0402及以上尺寸的封装，确保装配图输出时能够清晰地查看到每个器件的位置。

1、调整丝印层字符位置及字体

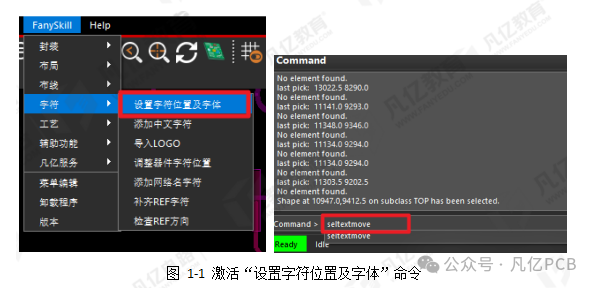

1）执行菜单命令“FanySkill-字符-设置字符位置及字体”，或者Command对话框内输入快捷命令“seltextmove”如下图1-1所示，都可以激活设置字符位置及字体命令以及弹出其设置对话框如下图1-2所示。

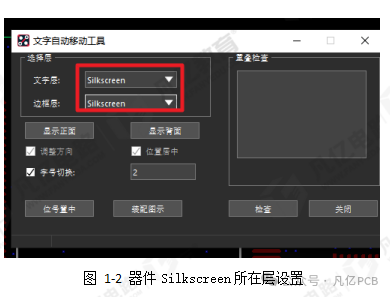

2）在弹出的“文字自动移动工具”对话框内将“文字层”选项则是选择需要调整的字符所在层，按照设计设置为“Silkscreen”；“边框层”选项则为字体居中时按照器件哪一层的边框为参照居中，建议一定需要设置为“Silkscreen”，因为有些封装工程师在绘制封装的时候没有在装配层绘制器件边框。以上两项设置按照图1-2所示设置即可。

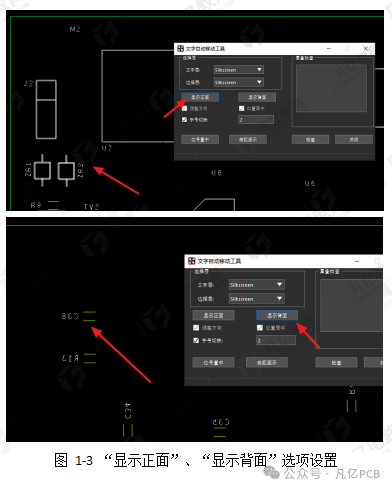

3）“显示正面”、“显示背面”选项按照自己设计需求进行点击选择即可，此功能为点击“显示正面”选项则是只显示此PCB设计板的顶层器件丝印层显示,反之点击“显示背面”选项含义一致,区别效果图如下图1-3所示.

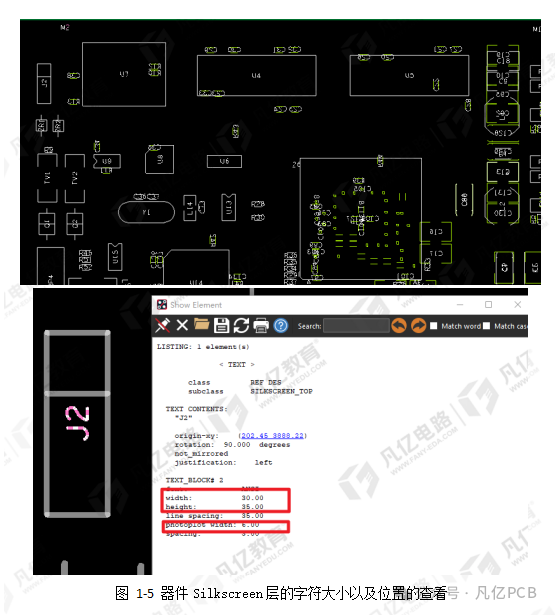

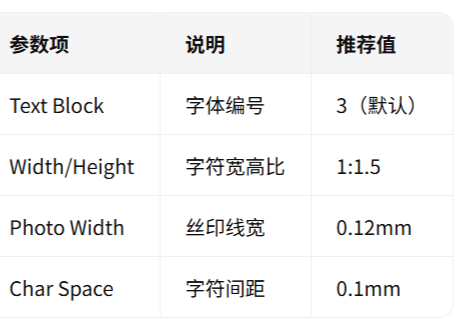

4）“字号切换”默认进行勾选，并且Silkscreen层的字符大小推荐2号字体设置，设置完成点击“位号置中”选项即可如下图1-4所示。命令激活完成之后可以看到器件Silkscreen层的字符已经一键设置为2号字体并且放置在器件中心位置，如下图1-5所示。

2、调整装配层字符位置及字体

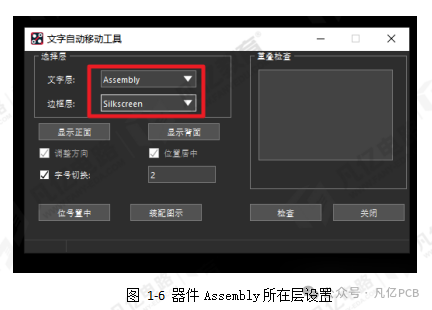

1）在弹出的“文字自动移动工具”对话框内将“文字层”选项则是选择需要调整的字符所在层，按照设计设置为“Assembly”；“边框层”选项则为字体居中时按照器件哪一层的边框为参照居中，建议一定需要设置为“Silkscreen”，因为有些封装工程师在绘制封装的时候没有在装配层绘制器件边框。以上两项设置按照图1-6所示设置即可。

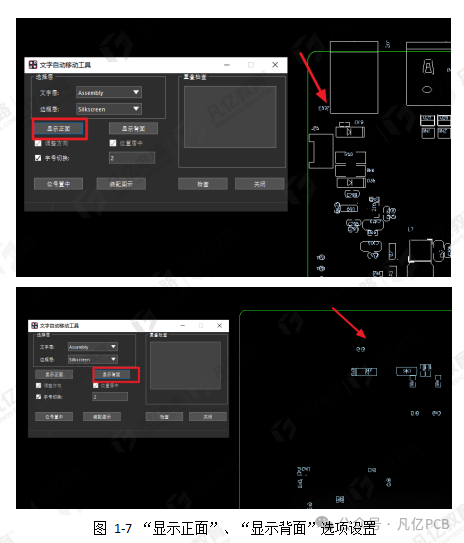

2）“显示正面”、“显示背面”选项按照自己设计需求进行点击选择即可，此功能为点击“显示正面”选项则是只显示此PCB设计板的顶层器件装配层显示,反之点击“显示背面”选项含义一致,区别效果图如下图1-7所示.

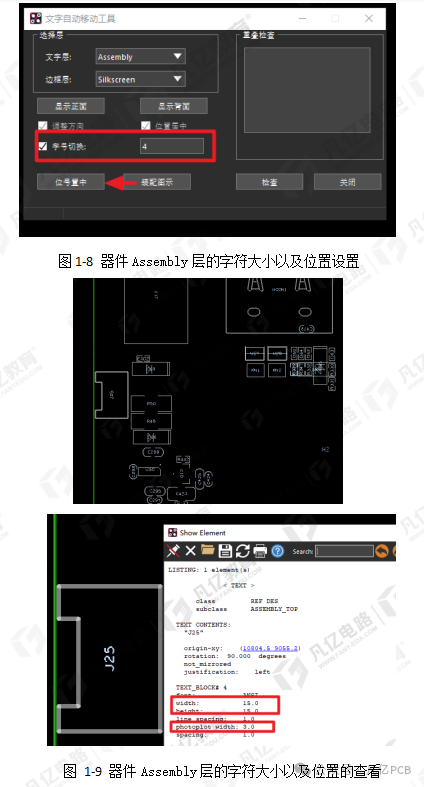

3）“字体切换”默认进行勾选。由于装配层是需要输出PDF文件,按照输出PDF文件查找对应器件进行后期检修，所以该装配层字符需要设置为4号字体，该字体大小适配C/R0402及以上尺寸，那么该字体设置为“4”即可,设置完成点击“位号置中”选项即可如下图1-8所示。命令激活完成之后可以看到器件Assembly层的字符已经一键设置为4号字体并且放置在器件中心位置，如下图1-9所示。
