🎯 引言：为什么你的PMU总是出问题？

你是否遇到过这样的情况：

• 原理图完美无缺的PMU电路，上电后却出现莫名的电压纹波

• 精心计算的电源参数，实际测试中却达不到设计指标

• 系统在特定工况下突然重启，却找不到明确的故障点

在高速PCB设计中，电源管理单元(PMU)的设计往往是决定系统稳定性的关键。而其中最具挑战性的，莫过于多路电源分割与电源平面完整性的设计。本文将结合10年硬件实战经验，带你深入理解PMU设计的核心要点，掌握可落地的电源分割方法论。

🔌 一、PMU电源管理的核心挑战1.1 现代系统的电源复杂性

随着SoC集成度的不断提高，现代电子系统的电源需求变得越来越复杂：

• 多电压域共存：CPU核心电压、I/O电压、模拟电压、内存电压等

• 动态电压调节：根据负载自动调整电压和频率

• 大电流瞬态需求：处理器启动或负载突变时的瞬间电流可达几十安培

图1：PMU电源管理电路示意图

1.2 电源完整性的重要性

电源完整性(Power Integrity, PI)是指电源系统为芯片提供稳定、干净电源的能力。不良的电源设计会导致：

• 电压纹波过大：影响芯片正常工作，甚至导致系统崩溃

• 电磁干扰(EMI)：电源平面成为辐射源，影响其他电路

• 信号完整性问题：电源噪声通过耦合影响信号质量

🛠️ 二、多路电源分割的实战策略2.1 电源分割的基本原则

【核心原则】电源分割的目的是隔离不同电压域，同时保持电源路径的低阻抗

1. 按电压等级分割：

• 高电压域与低电压域完全隔离

• 模拟电源与数字电源之间设置隔离带

按电流大小分割：

• 大电流电源平面设计更宽的路径

• 考虑过孔的载流能力，避免过流导致的过热

按噪声敏感度分割：

• 敏感模拟电路的电源平面单独分割

• 高速数字电路与低频电路隔离

2.2 三种常用的电源分割方法

图2：电源平面分割方法对比

方法一：实体分割(Physical Separation)

【适用场景】需要完全隔离的不同电压域或噪声敏感电路

• 实现方式：在PCB设计软件中使用分割线将不同电源平面完全分开

• 优点：隔离效果好，能有效抑制电源噪声耦合

• 注意事项：

  • 分割线必须完整，不能有缺口

  • 跨分割区域的信号线需要特别处理

  • 避免在分割线附近布放敏感元件

方法二：沟道分割(Groove Separation)

【适用场景】需要一定隔离但又希望保持布线灵活性的场景

• 实现方式：在电源平面上刻出一条隔离沟道，而非完全分割

• 优点：既提供了一定的隔离效果，又保持了布线的便利性

• 注意事项：

  • 沟道宽度至少为20mil，根据板厚和信号频率调整

  • 沟道中不要布放过孔或元器件

  • 关键信号避免跨沟道布线

方法三：电容耦合分割(Capacitive Coupling Separation)

【适用场景】需要交流耦合但直流隔离的电源域

• 实现方式：在两个电源平面之间放置高频耦合电容

• 优点：允许交流信号通过，同时隔离直流电压

• 注意事项：

  • 电容值的选择需要根据信号频率计算

  • 电容应靠近需要耦合的信号放置

  • 考虑电容的寄生参数对信号的影响

2.3 电源分割的实战技巧

1. 先规划电源平面，再进行信号布线

• 在设计初期就确定电源分割方案

• 根据电源平面布局优化元件放置

使用平面连接而非走线

• 电源平面的阻抗远低于走线

• 大电流路径必须使用平面连接

合理安排电源层和地层的位置

• 电源层与地层紧密相邻，形成低阻抗电源回路

• 关键电源平面应靠近对应的地层

📏 三、电源平面完整性的关键要素3.1 电源平面的阻抗控制

电源平面的目标阻抗(target impedance)是电源设计的核心参数：

Z_target = V_ripple / I_transient

• V_ripple：允许的最大电压纹波

• I_transient：最大瞬态电流

实战计算：假设CPU核心电压为1.0V，允许纹波为50mV，最大瞬态电流为10A，则：
Z_target = 0.05V / 10A = 5mΩ

3.2 去耦电容的设计与布局

去耦电容是实现低阻抗电源的关键：

图3：去耦电容布局策略

1. 电容类型选择：

• 陶瓷电容：用于高频去耦(100MHz以上)

• 电解电容：用于低频去耦(1MHz以下)

• 钽电容：提供中等频率的去耦能力

电容值的搭配：

• 多组不同容值的电容并联，覆盖宽频率范围

• 典型组合：10μF + 1μF + 0.1μF + 0.01μF

布局原则：

• 去耦电容必须靠近芯片电源引脚放置

• 电容连接电源平面和地层的过孔尽量短

• 避免在电容和芯片之间有过孔或其他元件

3.3 电源平面的完整性检查

【检查清单】电源平面完整性的关键检查点

• 电源平面是否有不必要的分割或缺口？

• 大电流路径是否足够宽？

• 去耦电容的布局是否合理？

• 电源平面与地层的距离是否符合阻抗要求？

• 跨分割区域的信号是否有适当的处理？

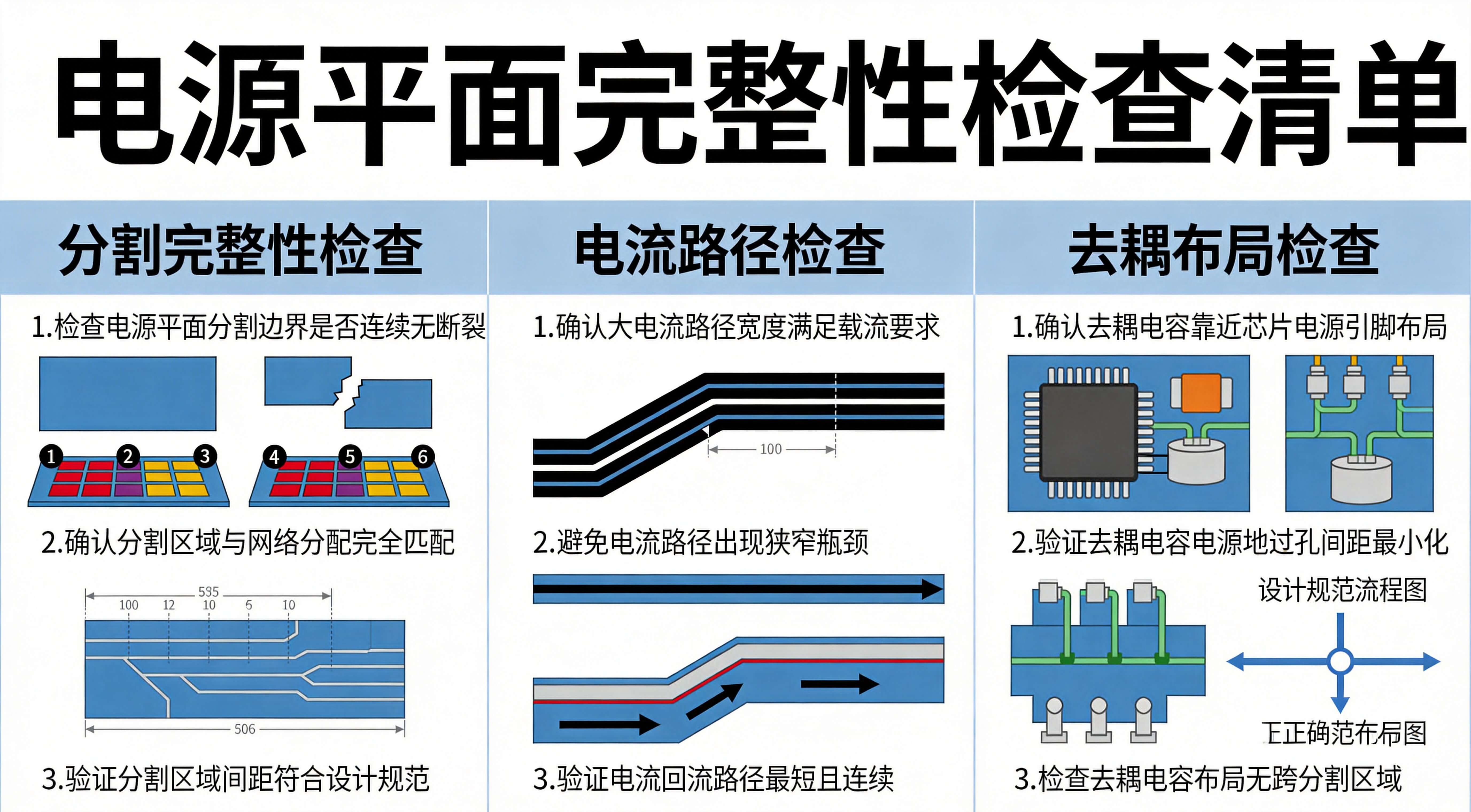

图4：电源平面完整性检查清单

⚠️ 四、常见误区与避坑指南4.1 误区一：电源分割越细越好

【真相】过度分割会导致电源平面不完整，增加阻抗

• 问题：过多的分割会破坏电源平面的完整性，增加电源路径的阻抗

• 解决方法：

  • 评估不同电源域之间的隔离需求，避免不必要的分割

  • 对于噪声等级相近的电源域，可以考虑共用平面

  • 使用磁珠或0Ω电阻连接需要数字地隔离的区域

4.2 误区二：去耦电容越多越好

【真相】过多的去耦电容可能导致谐振问题

• 问题：当去耦电容的自谐振频率与电源系统的谐振频率一致时，会导致阻抗急剧上升

• 解决方法：

  • 计算去耦电容的自谐振频率，避免谐振叠加

  • 合理搭配不同容值和封装的电容

  • 使用仿真工具优化去耦电容组合

4.3 误区三：忽略电源平面的电流分布

【真相】大电流路径的设计直接影响电源效率和可靠性

• 问题：电流在电源平面上并非均匀分布，集中在最短路径上

• 解决方法：

  • 根据电流密度设计电源平面宽度

  • 大电流路径避免使用过孔阵列，尽量使用实体平面

  • 考虑温度对电源平面载流能力的影响

📊 五、实战案例分析：高性能处理器PMU设计5.1 项目背景

某高性能AI处理器的PMU设计，包含：

• 6个不同电压域(0.8V-3.3V)

• 最大总电流超过50A

• 严格的EMI和纹波要求

5.2 设计挑战

1. 多路电源之间的干扰隔离

2. 大电流路径的低阻抗设计

3. 满足严格的EMI辐射标准

5.3 解决方案

1. 电源分割策略：

• 核心电压域(0.8V)与其他电压域完全隔离

• 模拟电路电源使用独立分割平面

• I/O电压域共用平面，但通过磁珠隔离不同区域

平面完整性设计：

• 使用8层板结构，专门分配4层用于电源和地

• 核心电源平面与其地层的距离控制在4mil以内

• 大电流路径设计了额外的铜皮加厚

去耦电容优化：

• 每颗处理器电源引脚配备3颗不同容值的去耦电容

• 板级去耦电容采用混合容值组合，覆盖10kHz-1GHz频率范围

• 使用电源完整性仿真工具优化电容布局

5.4 测试结果

✅ 电压纹波控制在2%以内(远低于5%的行业标准)

✅ EMI辐射测试通过Class B标准

✅ 系统稳定性测试通过72小时连续运行

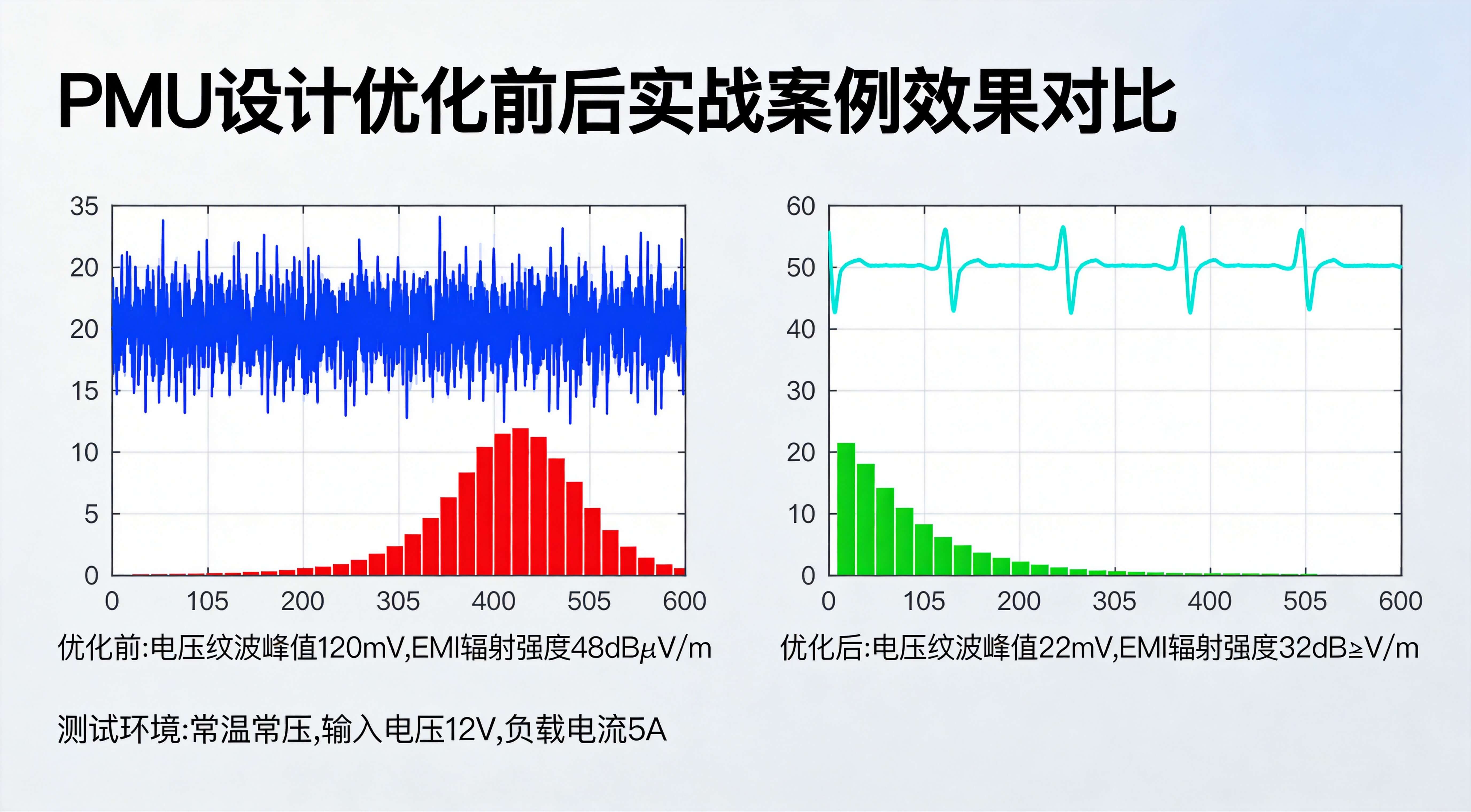

图5：PMU设计优化前后测试对比

🎯 六、总结与行动建议6.1 核心要点总结

1. 电源分割策略：根据电压等级、电流大小和噪声敏感度选择合适的分割方法

2. 平面完整性：保持电源平面的完整性，控制电源路径的阻抗

3. 去耦设计：合理选择和布局去耦电容，覆盖宽频率范围

4. 实战验证：使用仿真工具和实际测试验证设计效果

📋 行动建议：优化你的PMU设计的三个步骤

1. 评估现有设计：

• 检查电源平面是否有不必要的分割

• 测量电源纹波和噪声水平

• 评估去耦电容的布局是否合理

优化设计方案：

• 根据本文所述的策略调整电源分割方案

• 优化去耦电容的组合和布局

• 使用仿真工具验证设计改进

验证与迭代：

• 制作测试板进行实际测量

• 对比改进前后的测试数据

• 持续优化直到满足设计要求

PMU电源管理单元的设计是硬件工程师必须掌握的核心技能，而多路电源分割与平面完整性是其中的关键难点。通过深入理解电源完整性的原理，掌握实战的设计策略，并不断总结经验，你就能设计出稳定、高效的电源系统。

你在PMU设计中遇到过哪些挑战？欢迎在评论区分享你的经验和问题，让我们一起探讨解决方案！
