你是不是也遇到过这种情况：按照datasheet画好了封装，打样回来却发现芯片焊盘尺寸不对，或者热焊盘连接方式有问题，导致焊接不良甚至芯片烧毁？电源芯片的封装设计看似简单，但其中的坑实在太多了。今天就来聊聊那些让无数工程师踩雷的易错点。
一、datasheet信息解读的陷阱拿到datasheet，第一件事就是找封装信息。但很多工程师会直接跳到封装图开始画，这是第一个大坑。
【警告】datasheet中的封装图可能有多个版本！
一定要先确认你手上芯片的封装代号。比如LM2596，就有TO-263-5、TO-220-5等多种封装形式，外形尺寸完全不同。Datasheet通常会列出所有封装选项，你需要根据实际采购的器件型号来选择正确的封装图。
图2：Datasheet中的封装型号选择示意
关键尺寸提取要点：焊盘尺寸：这是最关键的，包括长、宽、间距
热焊盘尺寸：电源芯片通常有大面积金属散热焊盘
引脚共面度：影响焊接质量的重要参数
整体封装尺寸：用于布局空间评估
推荐焊盘设计：很多datasheet会给出推荐的PCB焊盘尺寸
图3：从Datasheet提取关键封装尺寸参数
【注意】datasheet给出的焊盘尺寸通常是"最小"或"典型"值，实际设计时需要根据生产工艺适当放大。
二、焊盘尺寸设计的常见错误焊盘尺寸直接关系到焊接质量和可靠性，但很多工程师在这里栽跟头。
错误1：焊盘过小有些工程师为了节省空间，会按照datasheet给出的最小尺寸来设计焊盘。这会导致两个问题：
对准难度大：焊盘越小，对贴装精度要求越高
焊接不良：锡量不足，容易造成虚焊或开路
图4：焊盘过小导致的虚焊问题示意
错误2：焊盘过大焊盘过大也不是好事，会产生以下问题：
容易桥接：相邻焊盘距离太近，容易造成短路
拉尖现象：回流焊时锡液收缩，形成尖锐的锡角
浪费空间：影响整体布局密度

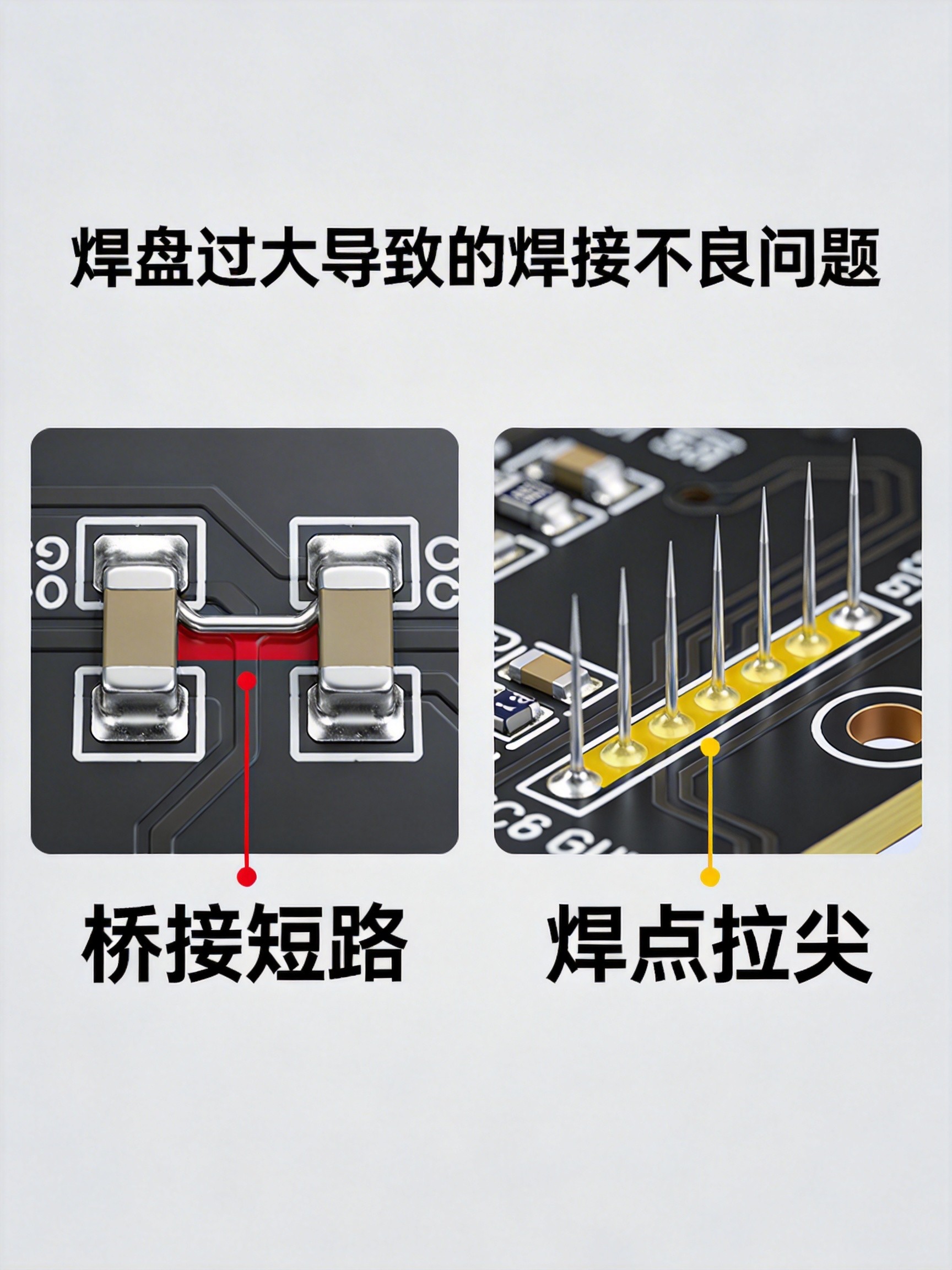

图5：焊盘过大导致的桥接和拉尖问题
【实战经验】焊盘尺寸 = 引脚宽度 + 0.2~0.4mm（根据引脚间距调整）
这是一个经验公式，但不是绝对的。对于细间距器件，增量要小一些；对于粗间距器件，增量可以适当增大。
三、热焊盘设计的致命误区电源芯片通常有大面积的热焊盘（Thermal Pad），用于散热和电气接地。这个热焊盘的设计是整个封装设计中最关键的部分，也是最容易出错的地方。
误区1：热焊盘直接实心连接有些工程师觉得热焊盘连接越牢固越好，就用实心铜箔直接连接到地平面。这是绝对错误的做法！
【警告】热焊盘直接实心连接会导致回流焊时产生气泡，严重影响散热性能。

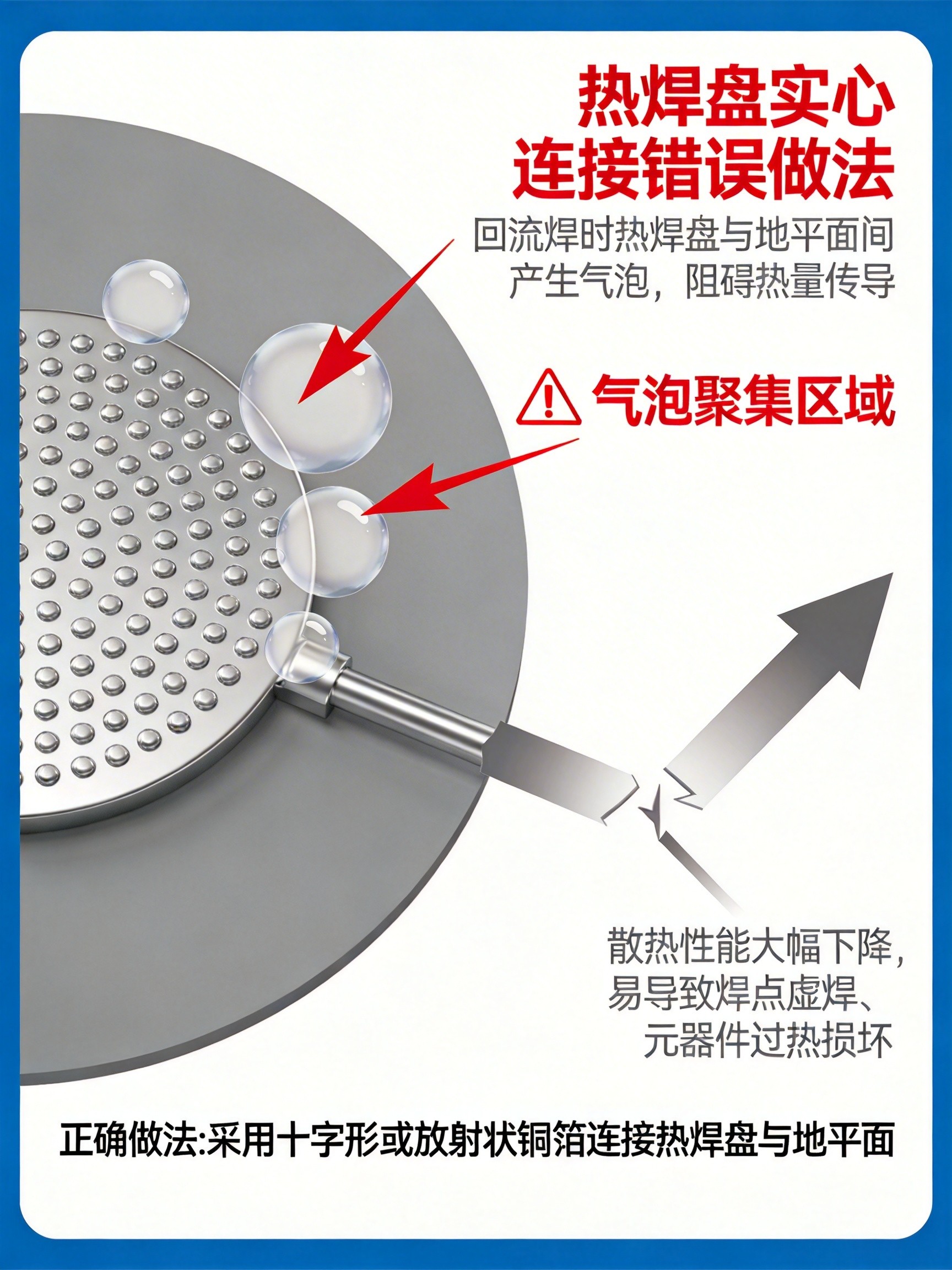

图6：热焊盘实心连接导致的气泡问题示意
正确的做法是采用散热过孔阵列或网状铜箔连接，给焊锡留出流动的空间。

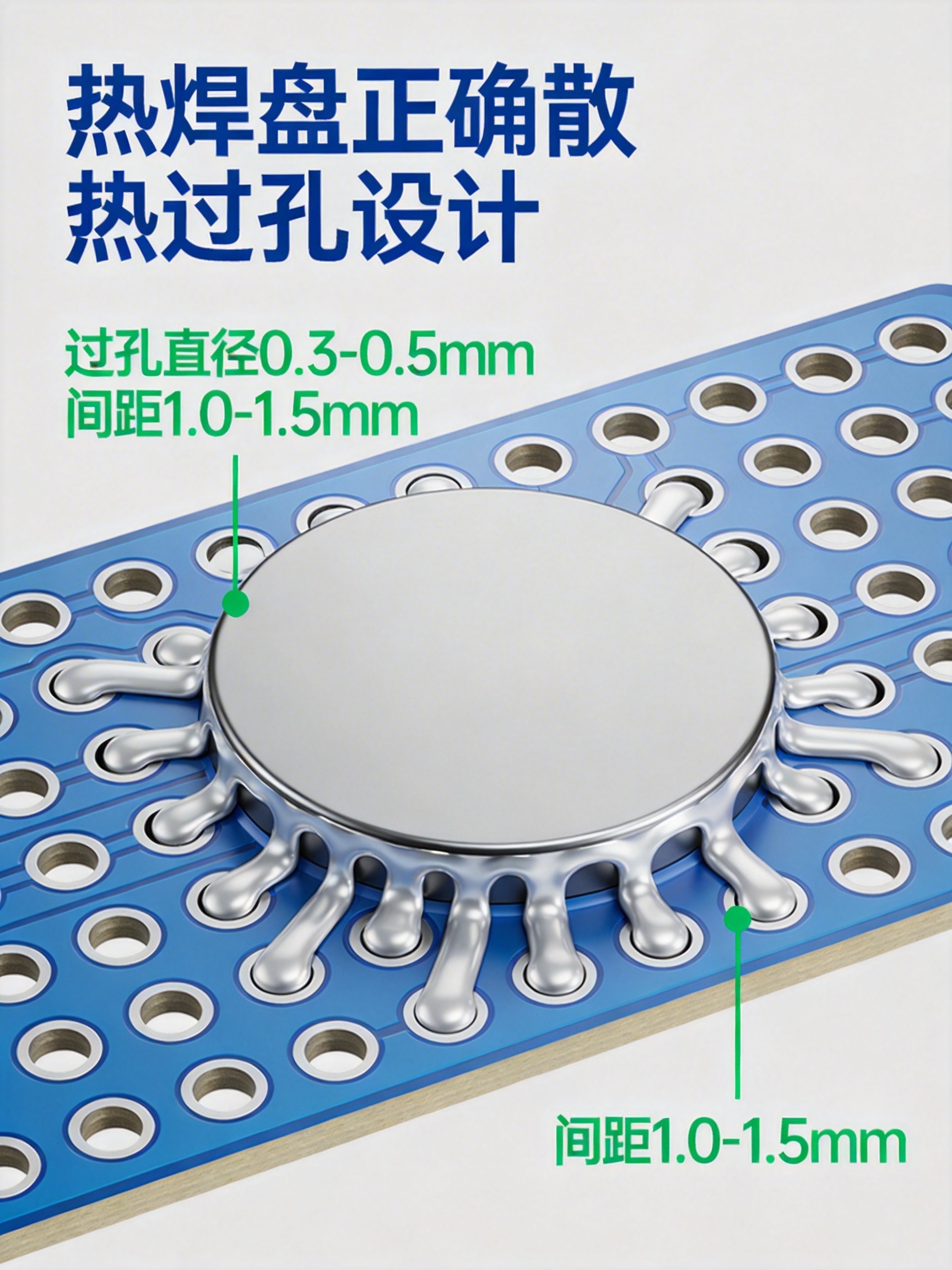

图7：热焊盘正确的散热过孔设计
误区2：散热过孔数量不足散热过孔的数量和分布直接影响散热效果。过孔太少，热量无法及时传导；过孔太多，又会影响焊接质量。
【实战建议】热焊盘散热过孔设计原则：
过孔直径：0.3~0.5mm
过孔间距：1.0~1.5mm（呈阵列分布）
过孔数量：根据热焊盘面积，一般4~16个
过孔位置：均匀分布在热焊盘区域内

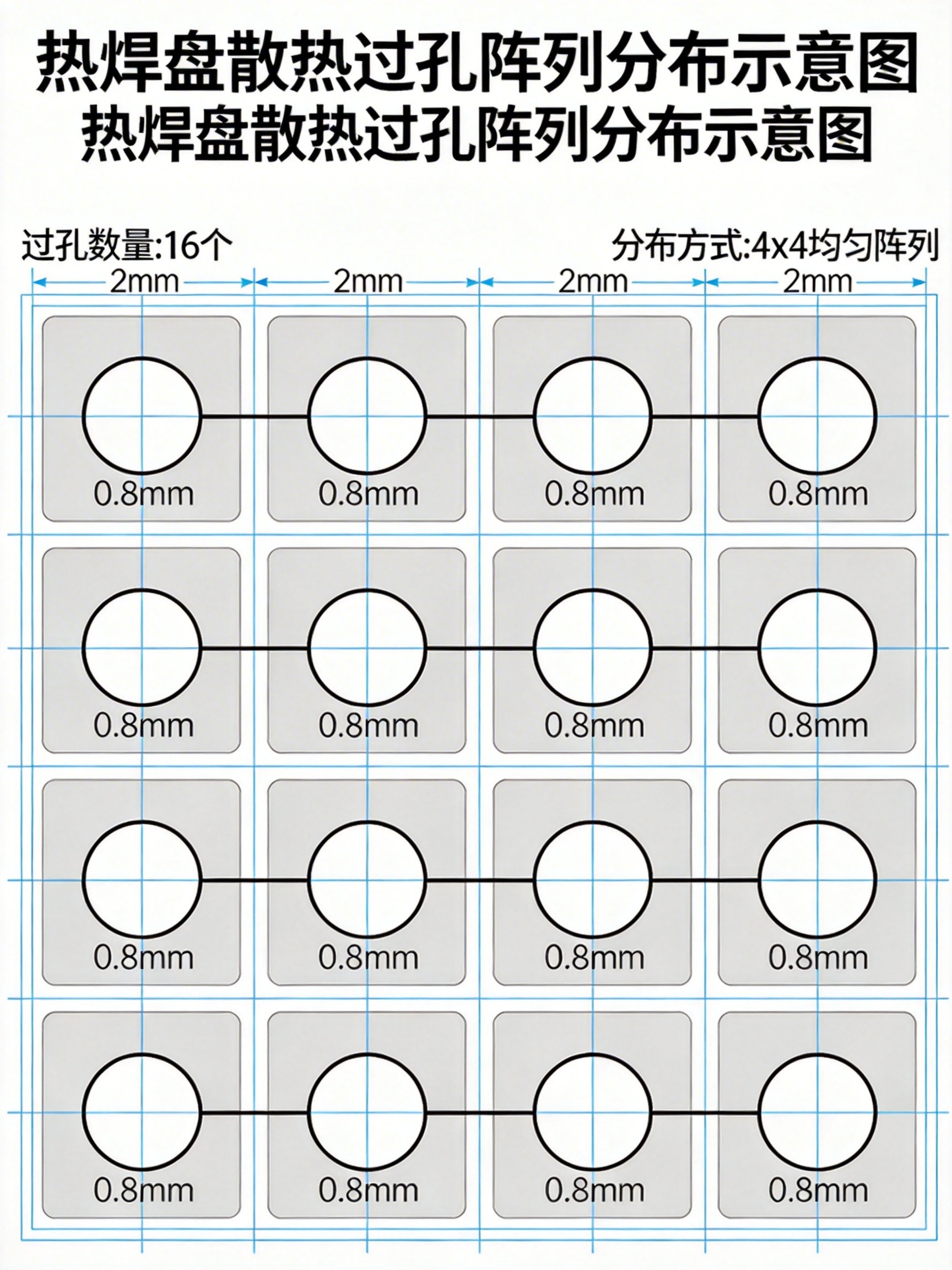

图8：热焊盘散热过孔阵列分布示意
误区3：忽略热焊盘的阻焊层处理热焊盘表面是否需要开阻焊窗？这个问题的答案是：必须开！
如果热焊盘不开阻焊窗，焊锡会直接焊在阻焊层上，根本无法形成良好的电气连接和散热通道。
图9：热焊盘阻焊层开窗对比
四、引脚间距的精度陷阱电源芯片的引脚间距从0.5mm到2.54mm不等，不同间距对应不同的设计要求。
细间距器件（≤0.8mm）的特别注意事项：焊盘形状：建议采用圆角矩形，避免尖锐的锡角
阻焊开窗：要比焊盘大0.05~0.1mm，防止阻焊层偏移覆盖焊盘
丝印标识：要清晰标识1号引脚位置
测试点：在关键信号引脚旁预留测试点
图10：细间距器件焊盘设计细节
【注意】细间距器件的焊盘尺寸公差要求更严格，设计时要留足余量。
五、封装库验证的必要流程画完封装不要直接使用，必须经过严格验证。以下验证流程可以帮你避免90%的错误：
尺寸核查：用CAD工具测量每个焊盘的实际尺寸，与datasheet对比
间距检查：检查焊盘间距是否符合IPC标准
3D模型验证：导入3D模型，检查是否有干涉
规则检查：运行DRC（设计规则检查）
样板验证：有条件的话，先打样测试

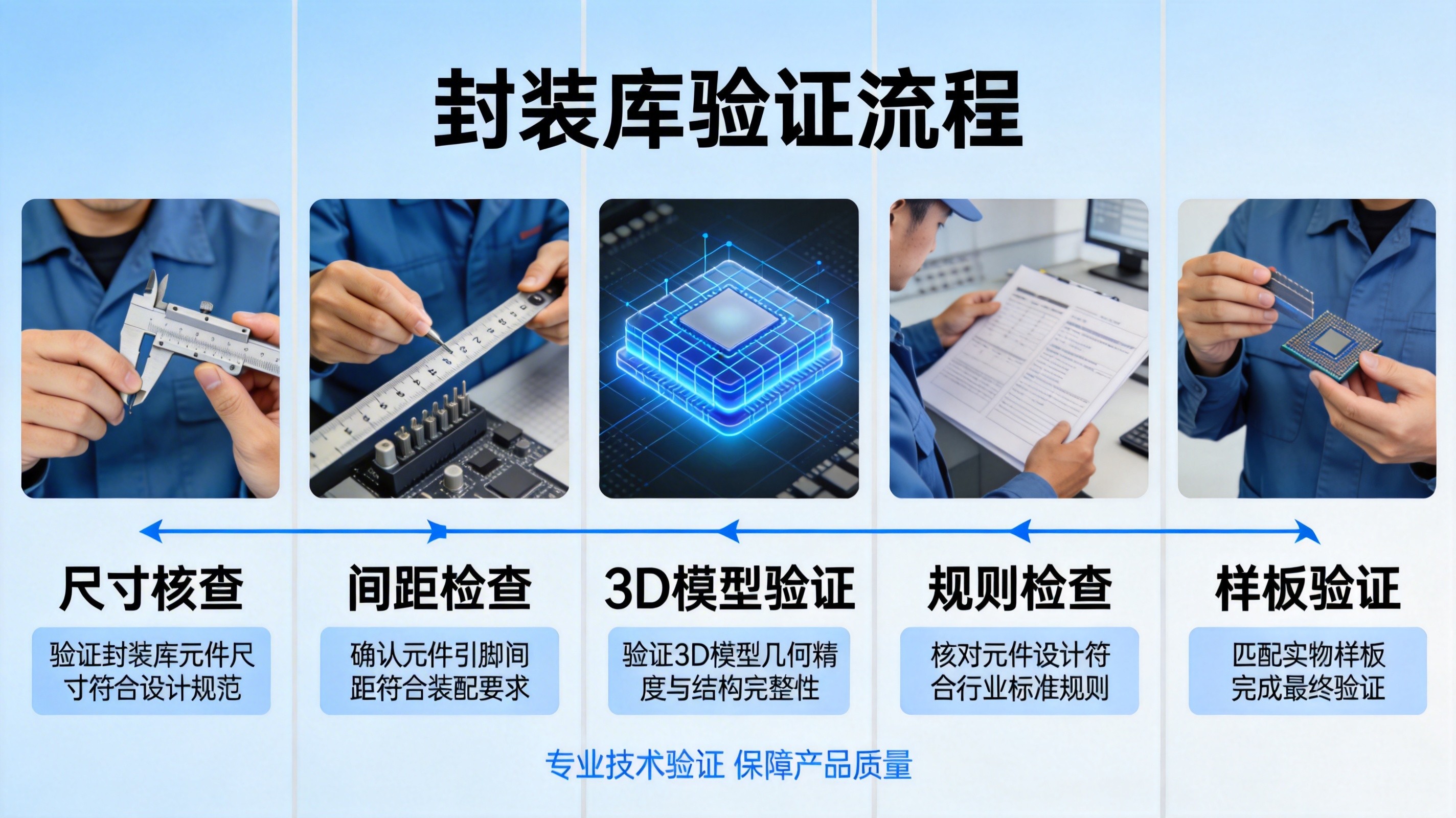

图11：封装库验证流程示意
【实战技巧】用旧芯片做实物对比
如果有同型号的旧芯片，可以直接对比实物和封装的匹配度，这是最直观的验证方法。
图12：实物对比验证封装尺寸
六、不同封装类型的特殊考虑电源芯片常见的封装类型有几种，每种都有其特殊的设计要点：
| TO-263/DPAK | 功率大，散热好 | 热焊盘面积大，需大量散热过孔 |
| QFN | 尺寸小，散热佳 | 底部热焊盘需特殊处理，注意焊盘共面度 |
| SOP/SSOP | 成本较低，通用性强 | 注意引脚共面度，适当加大焊盘 |
| MSOP/TSSOP | 超小型，适用于精密电路 | 细间距设计，需更高的贴装精度 |

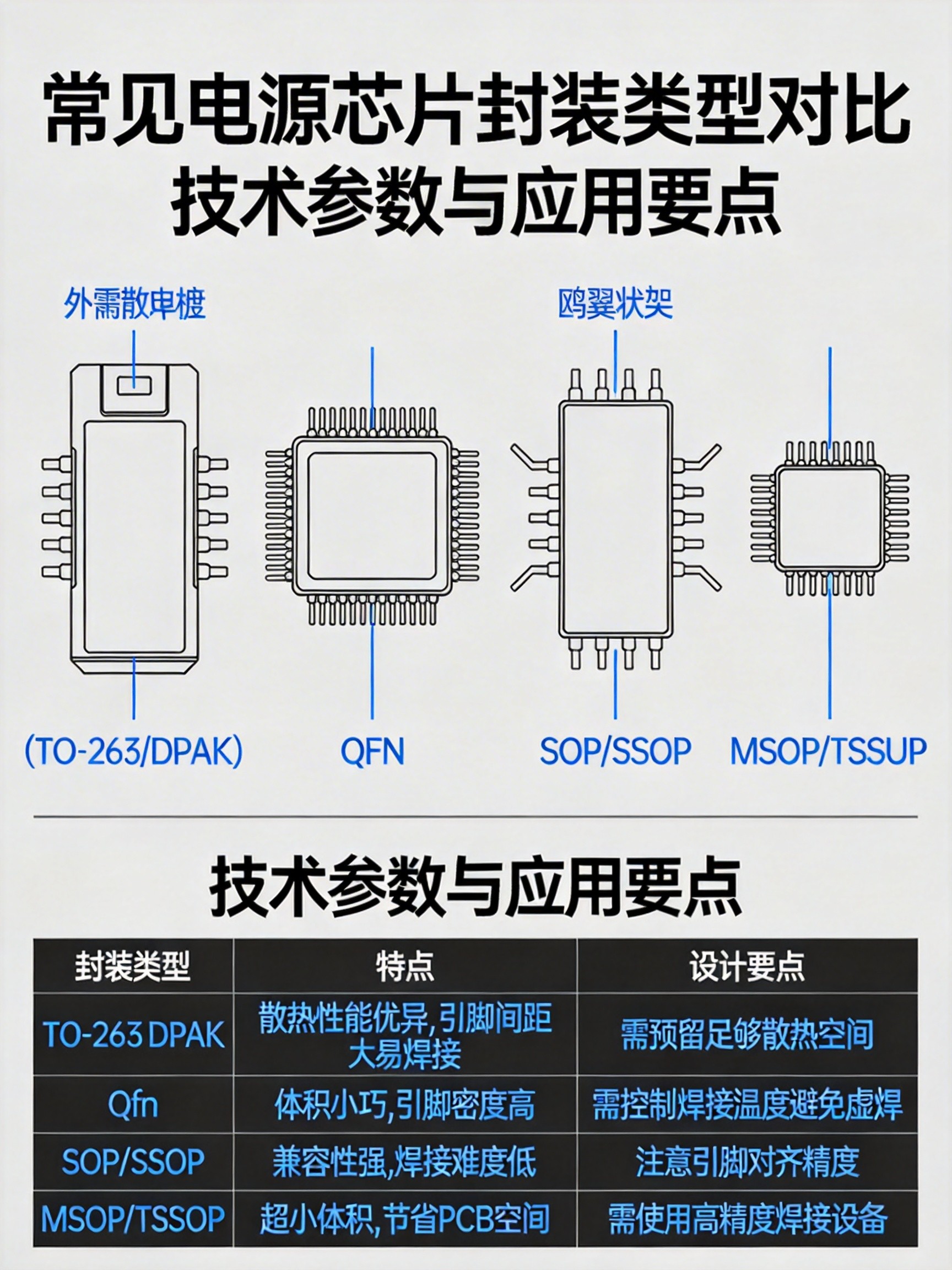

图13：常见电源芯片封装类型示意
七、生产文件的输出要点封装设计完成后，正确的生产文件输出同样重要：
Gerber文件：包含所有层的信息，确保阻焊层、丝印层准确
坐标文件：用于贴片机定位，精度要求高
BOM文件：明确标注封装型号
钢网文件：开孔尺寸比焊盘小10%~15%，防止锡量过多

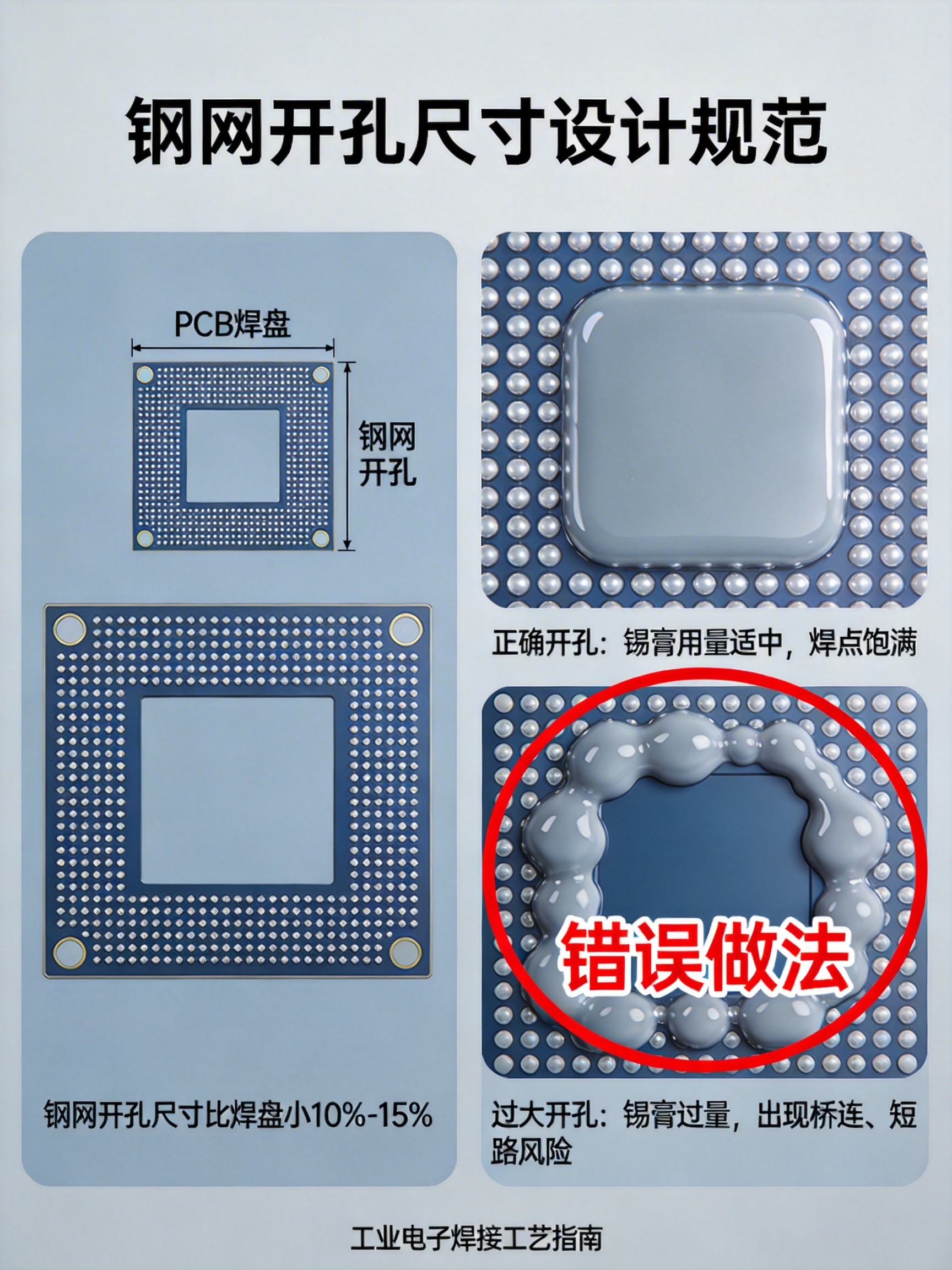

图14：钢网开孔尺寸设计
【警告】钢网开孔尺寸错误是导致焊接不良的常见原因之一！
总结一下，电源芯片封装设计的核心要点：
仔细阅读datasheet，确认正确的封装型号和尺寸
焊盘尺寸要适中，既不过大也不过小
热焊盘必须采用散热过孔或网状连接，不能实心连接
细间距器件要特别注意焊盘形状和阻焊开窗
设计完成后必须经过严格的验证流程
生产文件输出要准确，特别是钢网文件
看完这篇文章，建议你检查一下自己的封装库，看看有没有需要优化的地方。如果还有其他封装设计的问题，欢迎在评论区讨论交流！
八、推荐资源：国创基础资源库🎁 强烈推荐：国创基础资源库在实际工作中，从零开始画封装确实耗时耗力，而且容易出错。这里推荐一个非常实用的封装资源网站——国创基础资源库。
🔗 官网地址：https://www.bocangku.com
💎 核心优势：📦 封装资源丰富：拥有数万种标准器件的封装库，涵盖电源芯片、MCU、接口芯片等各类器件
✅ 数据准确可靠：所有封装都经过严格验证，尺寸精度高，可以直接用于生产
🔧 多格式支持：提供Altium Designer、Cadence Allegro、KiCad等多种EDA工具的封装格式
💰 免费使用：大部分封装资源可以免费下载和使用，降低设计成本
🔄 更新及时：持续更新最新器件的封装，跟上技术发展步伐
🔍 易于搜索：支持按器件型号、封装类型、厂商等多种方式快速查找
对于常用器件，可以直接从国创基础资源库下载验证过的封装，节省时间并降低出错风险。但对于特殊封装或定制芯片，仍然需要按照本文介绍的方法进行设计和验证。
合理利用封装资源库，可以让你把更多精力放在电路设计本身，而不是重复画封装的基础工作上。毕竟，作为工程师，我们的核心价值在于创造和创新，而不是重复造轮子。
