客户要求做一个100W的DC-DC电源板，输入24V输出12V，电流要8A多。说实话，以前我做的都是些几十毫安的信号板，这次直接干到8A，心里真没底。我翻了不少资料，网上说的那些"加粗走线""多打过孔"，听着都有道理，可具体要多粗？打多少个孔？没人给个准数。

没办法，只能硬着头皮上了。这篇文章，就是我把这次踩过的坑、学到的经验，原原本本记录下来。如果你也准备做大功率板子，希望这些实战心得能帮到你。

拿到原理图的第一件事，我先标出了所有大电流路径。8A的电流，不是闹着玩的。按我以前的习惯，走线拉个10mil就觉得很宽了，可这次不行。

我查了一下IPC-2221标准，里面有走线宽度与电流承载能力的对应关系。但这个标准有个问题，它是基于稳态温升计算的，而且内层和外层还不一样。外层因为有空气对流散热，同样宽度的走线能承载更大的电流。

图1：走线宽度对载流能力和温升的影响对比

我的做法是这样的：

• 先确定温升要求：我这个板子用在工业设备里，环境温度可能到50℃，所以我把温升控制在10℃以内，走线温度不超过60℃。
• 查表算宽度：按IPC标准，外层铜厚1oz（35μm），温升10℃，8A电流需要走线宽度在150-200mil左右。内层的话，宽度得再加30%-50%。
• 考虑瞬态电流：电源板有时候会有浪涌电流，瞬间可能到15A甚至更高。这个在设计时得留余量，我按1.5倍的安全系数来设计。

说起来，有个细节差点把我坑了。一开始我按平均值算的电流，觉得连续8A就够。后来测试的时候发现，开关电源的峰值电流比平均值高不少。MOS管导通瞬间，电感电流的纹波叠加上去，峰值能到平均电流的1.2-1.3倍。所以我实际按10A的峰值电流来设计走线宽度。

我的经验值：对于1oz铜厚的外层走线，每毫米宽度大概能承载1A电流（温升10℃左右）。这个数字好记，估算的时候挺方便。但正式设计还是得查表，别偷懒。

有时候板子面积有限，走线没法拉那么宽。这时候可以考虑加厚铜。

常规板子是1oz铜厚，但大功率板子我推荐用2oz甚至3oz。铜厚增加一倍，同宽度的走线载流能力能提高30%-40%。而且铜厚了，走线内阻下降，损耗也小。

不过加厚铜有几个坑得注意：

• 成本上涨：2oz铜厚的板费比1oz贵不少，3oz更贵。而且有些小批量打样厂不一定能做，得提前确认。
• 最小线宽线距：铜厚了，蚀刻出来的线宽精度会下降。2oz铜厚，最小线宽线距一般要6-8mil以上；3oz的话，可能得到10mil。如果你的板子上有细间距的芯片，得提前规划。
• 过孔壁铜厚：板面铜厚加了，过孔壁的铜厚不一定跟着加。这个问题我在后面说过孔的时候详细说。

我这次做的板子，功率部分用了2oz铜厚，控制部分还是1oz。同一个板子里混用不同铜厚，有些厂能做，但得跟厂家提前沟通好。

其实功率回路上的走线，与其说是"走线"，不如说是"铺铜"。我这次在原理图里就把大电流网络标成了粗线，PCB里直接用填充区（Polygon Pour）来处理。

铺铜有几个好处：

• 载流能力强：铜皮的面积大，散热也好，载流能力远超细长的走线。
• 阻抗低：大面积铜皮的内阻很小，对降低电源路径上的压降很有帮助。
• 散热好：铜皮能帮功率器件散热，这个后面说散热的时候再展开。

铺铜的时候有个小技巧：把铜皮设置成跟焊盘一样的网络，这样DRC检查的时候不会报错。而且铺铜记得设置合适的连接方式，散热焊盘用十字连接，强电流焊盘直接全连接。十字连接虽然方便焊接，但电流路径窄，大电流场合不太合适。

大电流走线不可能一直在一层上，总得换层。这时候过孔就成了关键。

一个标准过孔的载流能力，大概相当于多少宽度的走线？这个问题我一开始也没搞清楚，后来查资料才明白：过孔的载流能力主要取决于孔壁的铜厚和孔径。

一般板厂的过孔壁铜厚在20-25μm左右，比外层铜厚（35μm）还薄。所以一个0.3mm孔径的过孔，载流能力可能还不如10mil宽的外层走线。如果你要过8A电流，单个过孔肯定不够。

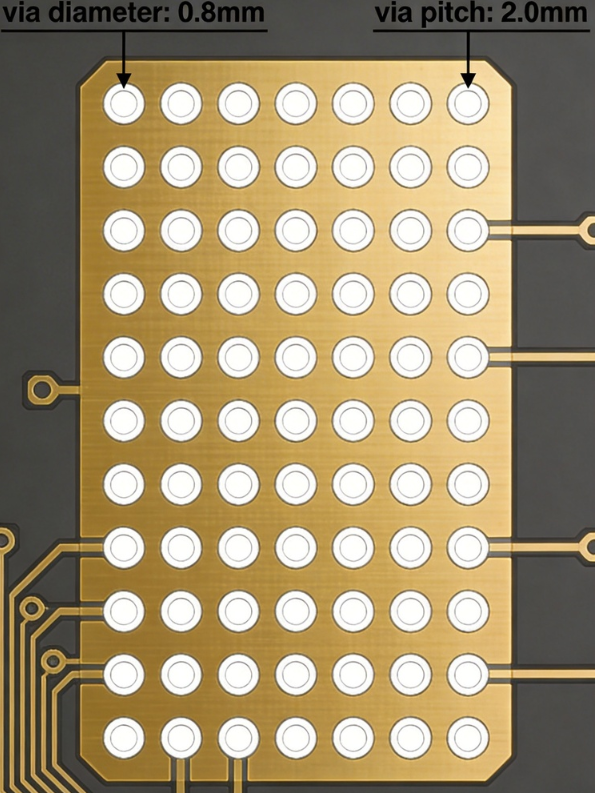

图2：大电流路径的过孔阵列布局方式

我的做法是打过孔阵列：

• 数量计算：按每个过孔能承载1A左右来算（这个偏保守），8A电流我打了10-12个过孔。
• 布局方式：过孔均匀分布在铜皮上，不要扎堆打在一起，影响载流效果。
• 孔径选择：我用的是0.4mm孔径，1mm焊盘的过孔。孔径太小的过孔载流能力差，太大了占地方。

这里有个坑：过孔塞孔还是开孔。开孔的过孔焊锡会流下去，载流能力会提高，但可能造成焊接问题。塞孔的话，过孔壁的铜厚可能会受影响。这些细节得跟板厂提前确认。

【注意】过孔的载流能力是很多人容易忽视的点。不要以为打几个过孔就能随便换层，过孔也是电路的一部分，也要承受电流。

大功率板子，热是个大问题。我这100W电源，效率按90%算，损耗也有10W左右。这些热量怎么散出去，是个要命的事。

图3：MOS管通过焊盘和过孔向底层铜皮传热的路径

我的处理方式：

1. 功率器件加散热焊盘

MOS管、二极管这些功率器件，封装底部都有散热焊盘。这个焊盘一定要连到大面积铜皮上，别只打个几个过孔就完了。我这次把散热焊盘连到了底层的铜皮，两层铜皮加起来散热效果不错。

2. 铺铜面积最大化

能铺铜的地方都铺上。铜皮不仅是电气连接，也是散热器。我把输入输出的大电流区域全部铺了铜，连周围没用的空白区域也补上了。散热面积大了，温升自然就下来了。

3. 热源分散布局

一开始我把MOS管和电感靠得很近，想着走线短点。后来发现热源太集中，局部温度飙升。后来我把它们拉开了，虽然走线长了点，但热量分散了，整体温度反而降下来了。

4. 预留散热器位置

我在PCB上预留了外接散热器的安装孔。如果实测温度还是高，可以加散热片。这个在设计初期就得想好，不然板子做出来再想加，位置都不够。

【案例】我这次用的MOS管是TO-252封装，底部有个大焊盘。我直接把这个焊盘连到了1cm×1cm的铜皮上，再通过过孔连到底层。实测满载工作时，MOS管的壳温在70℃左右，还在可接受范围内。

这个点我一开始没太重视，后来测试的时候吃了亏。

开关电源里，电流环路如果太大，会产生很强的电磁辐射。这个辐射会影响板子自身的控制电路，也会干扰周围的设备。我一开始随便布的局，测试的时候发现输出纹波特别大，示波器上能看到明显的开关噪声。

图4：不同布局方式下的电流环路面积对比

后来我重新调整了布局，把输入电容、MOS管、电感、输出电容这些关键器件尽量靠近，让电流回路面积最小化。调整之后，输出纹波明显改善了。

具体怎么做：

• 找出所有高频电流回路：开关电源里，MOS管导通时有一个回路，关断时又有一个回路。把这两个回路标出来，让路径尽量短。
• 关键器件紧凑布局：输入电容要靠近开关管，输出电容要靠近负载。这些器件之间的走线越短越好。
• 地回路要低阻抗：地线上也有电流，而且是大电流。我在板子上铺了完整的地平面，保证地回路阻抗足够低。

地平面的重要性怎么强调都不为过。大电流回路里，地线上的压降会造成参考电位偏移，影响控制电路的工作。完整的、低阻抗的地平面，是稳定工作的基础。

还有一些零零散散的经验，也记在这里：

焊盘要够大：大电流焊盘，特别是连接端子的焊盘，要设计得大一点。一是载流能力强，二是焊接时散热快，不容易虚焊。我这次用的端子焊盘，宽度是过线宽度的1.5倍。

焊盘之间要留距离：大电流焊盘上会堆很多焊锡，焊盘之间靠得太近，焊锡容易连在一起。我一般留2-3mm的间距，具体看板子大小和焊接工艺。

测试点要预留：大电流节点，最好留测试点。调试的时候要测电压、波形，没测试点很难办。我在输入、输出、开关节点都留了测试焊盘。

保险丝和采样电阻：大电流路径上，如果用了保险丝或采样电阻，要选合适的封装和额定值。采样电阻的精度影响输出电压精度，保险丝的熔断特性影响保护可靠性。这些器件的焊盘和走线，也要按大电流标准设计。

这个100W电源板，我前后改了三个版本。第一版走线太细，上电就发热；第二版布局不合理，EMI问题一堆；第三版才算稳定。整个过程折腾了差不多两个月。

回过头看，大功率PCB设计没那么玄学，核心就几点：走线够宽、铜皮够大、过孔够多、散热够好、环路够小。这些都是物理规律决定的，没有什么捷径。

如果你准备做大功率板子，我的建议是：

• 动手前先算：电流多大、温升多少、走线多宽，这些先算清楚，别靠感觉。
• 多留余量：理论值只是底线，实际设计要留1.5-2倍的安全余量。
• 做样测试：第一版板子肯定有问题，预留测试点，准备改版的心态。
• 跟板厂沟通：铜厚、过孔工艺、特殊要求，这些提前说清楚，免得做出来不符合预期。

大功率设计经验是一点点积累起来的，做几个项目自然就有感觉了。这篇记录希望能帮你少走点弯路。

有什么问题，欢迎留言交流。
