去年冬天，实验室里暖气开得很足，但老张的额头却在冒汗。

"你这个LLC参数肯定不对。"老王盯着示波器上那个抖得像筛糠的波形。

"我照着datasheet推荐的公式套的，参数一模一样啊。"老张不服气。

"公式是死的，电路是活的。你这个变压器磁芯参数跟人家一样吗？寄生电容一样吗？走线长度一样吗？"

两人你一言我一语，旁边的实习生听得一头雾水。他悄悄问我："师兄，LLC不是就调个频率吗？怎么搞得这么复杂？"

说实话，我当年也以为LLC就是"调频率就行"。后来被现实教做人，才明白这东西有多难缠。今天咱们就掰开了讲，为什么LLC谐振电源设计这么难。

图：LLC谐振电源的示波器波形

很多人觉得LLC跟PWM没什么本质区别：给个控制信号，输出稳压，完事。

错。LLC是谐振电路，不是硬开关电路。

传统PWM里，开关管要么完全导通、要么完全关断，损耗主要来自开关瞬间的电压电流交叉。但LLC靠谐振腔自己振荡，开关管要在电压或电流过零的瞬间动作——这叫软开关。

听起来很美，代价是：必须精确控制谐振频率，让它恰好工作在最佳点。 频率偏了，软开关就变成硬开关，损耗飙升、器件发烫、效率崩盘。我见过有人把LLC设计成"半硬不软"的工作状态，开关管烫得能煎鸡蛋，散热片大得像暖气片，效率还不到85%。

这是第二个大坑。

LLC的参数是高度定制化的。谐振电感、励磁电感、谐振电容的选择，跟输入电压范围、输出功率、磁芯材料、变压器绕制工艺、甚至PCB走线都有关系。

别人的参数用在人家电路上是98%效率，用到你的电路上可能就是85%。不同厂家的磁芯，即使规格书参数相同，实际寄生参数也可能差很多。

我之前做500W服务器电源，照着TI参考设计抄参数。原理图一模一样，物料清单除了品牌不同参数都一样。结果呢？原版设计轻松94%效率，我的版本死活跑不到90%。后来用阻抗分析仪一测才发现，变压器分布电容差了快一倍。

LLC没有标准答案，只有"适合你的答案"。

第三个误解是觉得LLC本身设计有问题。

其实LLC的效率优势是实打实的。高频工作、软开关、初级开关应力小——这些都是物理层面的优势。

问题在于，LLC的"难调"是因为它对参数敏感，而不是它本身不稳定。

PWM电源像骑自行车：参数差一点还能骑，只是没那么稳。

LLC像走钢丝：差一点都不行，但走好了稳得一批。

LLC谐振电源的本质是什么？

它是一个"频率控制"的谐振变换器，通过调节开关频率来实现输出稳压。

就这么一句话，但每个字都有讲究。

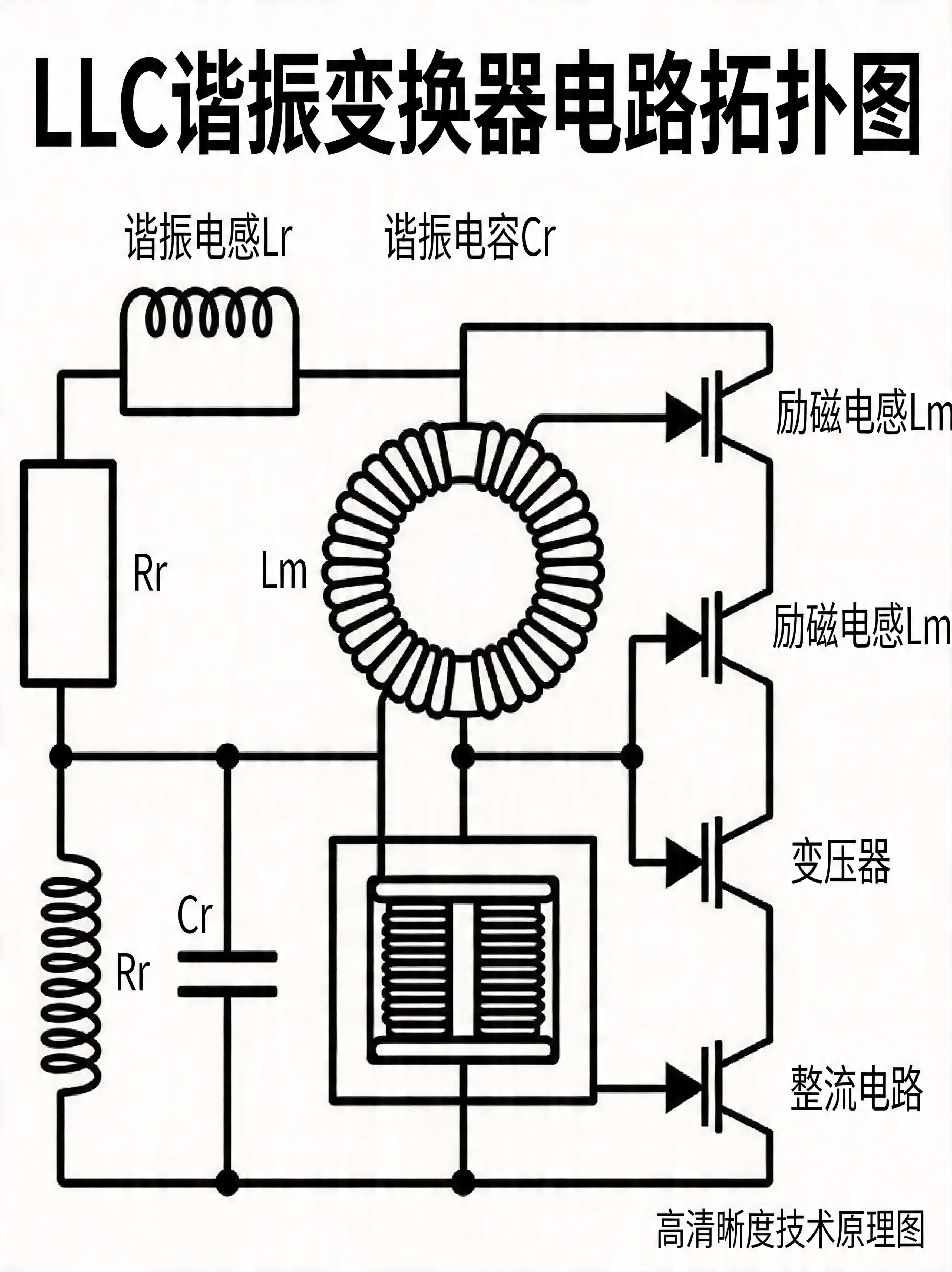

图：LLC谐振变换器拓扑电路

"频率控制" —— 不像PWM那样调占空比，LLC靠调开关频率。频率升高，输出电压降低；频率降低，输出电压升高。

"谐振变换器" —— 它利用电感、电容的谐振特性来实现软开关。谐振频率由Lr和Cr决定：fr = 1/(2π√Lr·Cr)。

"软开关" —— 这是LLC的核心优势。开关管在电压或电流为零时切换，大大降低开关损耗。

那LLC为什么难设计？因为它本质上是一个双极点系统。设计时必须让工作点落在正确的区域内——太低进入容性区，开关管会炸；太高效率会崩。

具体来说，要闯过这几关：

第一关：谐振参数计算。 励磁电感比Lm、品质因数Q、电压增益——这几个参数相互制约，要同时满足软开关和输出范围要求，没有标准解法，只有经验和迭代。

第二关：变压器设计。 漏感就是谐振电感，漏感大小决定谐振腔特性。手工绕制和机器绕制的变压器漏感能差3倍。同样规格的变压器，绕法不同，漏感可能从5%变到15%。

第三关：PCB布局。 谐振电流不走普通地线，而是走谐振腔回路。布局稍有不慎，寄生电感就会加入谐振腔，改变原本计算好的谐振点。

LLC的难点揭示了一个普遍规律：涉及谐振的系统，天生就对参数敏感。

音频功放里的Class D也是谐振类电路。功率放大器要是把输出滤波器截止频率设计偏了，轻则失真、重则振荡烧喇叭。无线充电也是这个道理——发射端和接收端的谐振频率必须对上，否则耦合效率惨不忍睹。

感应加热更极端。谐振频率直接决定了加热效率。频率选低了，加热深度够但效率低；频率选高了，效率高但加热深度浅。

只要涉及谐振，就没有"随便调调"这回事。 物理定律摆在那里，参数对了就是对了，错了就是错了。

拿LLC跟最常见的反激电源做个对比：

数据摆在这里，LLC确实难调。但你算一笔账：同样是100W电源，LLC效率高8个百分点，发热量减少一半，热设计成本跟着降。算上散热片、风扇、可靠性损失——长期来看，LLC的综合成本反而可能更低。

难者不会、会者不难。一旦掌握了设计方法，LLC其实比反激更"听话"——它没有反激那种"占空比超过50%就振荡"的魔咒。

回到开头那个问题：LLC谐振电源为什么难设计？

因为它本质上是把一个精密物理现象工程化。谐振不跟你讲人情，参数对了就是对了，错了就是错了。

但这恰恰是硬件工程师的价值所在——你不是在"调参数"，你是在跟物理定律打交道。

当你终于调通一个LLC电源，看着示波器上那个完美的正弦波，听着开关管安静地工作时——你会明白，这种成就感，是调PWM永远体会不到的。
