整改机构拍胸脯说"再给我们加两个月，肯定能过"。他跑来问我：这钱是不是打水漂了？

我跟他说，你先拍张板子照片发我看看。发过来一看，我心里大概就有数了——问题根本不在滤波器，也不在屏蔽罩，就在那两个不起眼的电容上。

●●●

一说EMI整改不过，大部分人条件反射就是几个思路：

是不是滤波器不够好？换个品牌，换个更大的磁环，往上堆。

是不是屏蔽不够强？加铜箔，加锡纸，把整个板子包起来。

是不是板子布局太烂？改层叠，调走线，能动的全动一遍。

这些招有没有用？有的时候有用。但如果你做了以上所有，EMI还是红一片，那大概率就是今天要说的这个问题——X电容和Y电容的选型与布局，根本就没做对。

真相是：很多整改机构也是一通乱试，能过就过，不能过就继续试。他们可能根本搞不清楚X电容和Y电容在EMI整改中各自扮演什么角色。

●●●

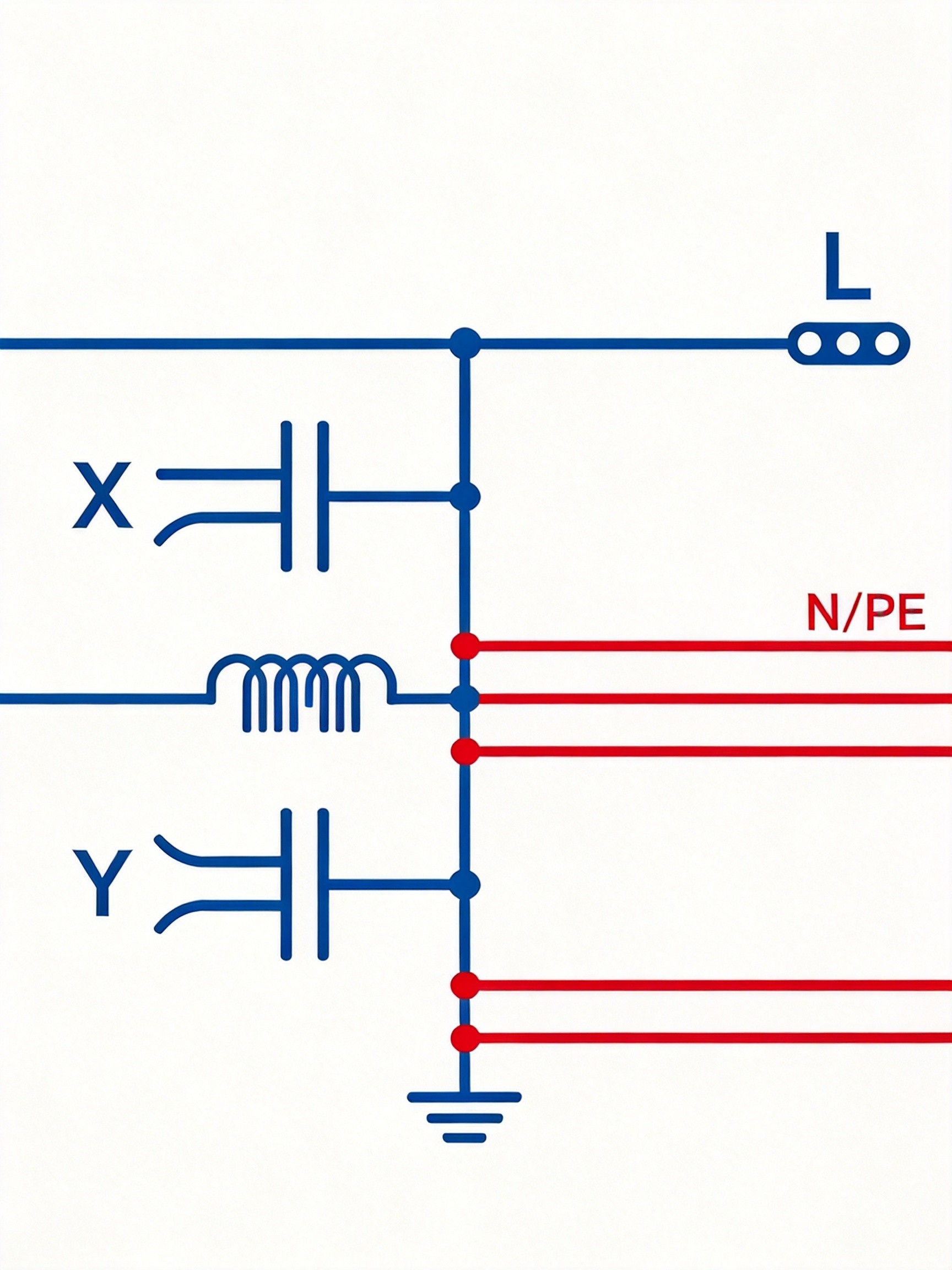

先说X电容。这个电容跨接在L线和N线之间，主要压制的是差模干扰——就是L和N之间那种你跳我一脚我踢你一脚的不平衡噪声。

X电容的容值选型很讲究。太大了漏电流超标，太小了滤波效果不行。一般来说，0.1uF到0.47uF之间是常见范围，具体选多大，要看你开关频率和对应的干扰频段。记住一点：X电容的容值直接影响它能压制哪个频段的干扰，不是越大越好。

再说Y电容。这个电容跨接在L/N线和PE地之间，主要处理的是共模干扰——就是两条线一起抱团往外发射的噪声。Y电容的选型更要谨慎，因为它直接关系到漏电流大小和安规要求。Y电容过大，漏电流超标，产品安规过不了；Y电容过小，共模干扰压不住。

很多工程师的通病就是：X电容和Y电容随便找个参数就上去了，根本没做过优化匹配。结果就是，滤波器倒是配得挺漂亮，但电容这一步就拉了胯。

记住这个原则：X电容压差模，Y电容压共模。两个电容是各管各的活儿，谁也替代不了谁。

●●●

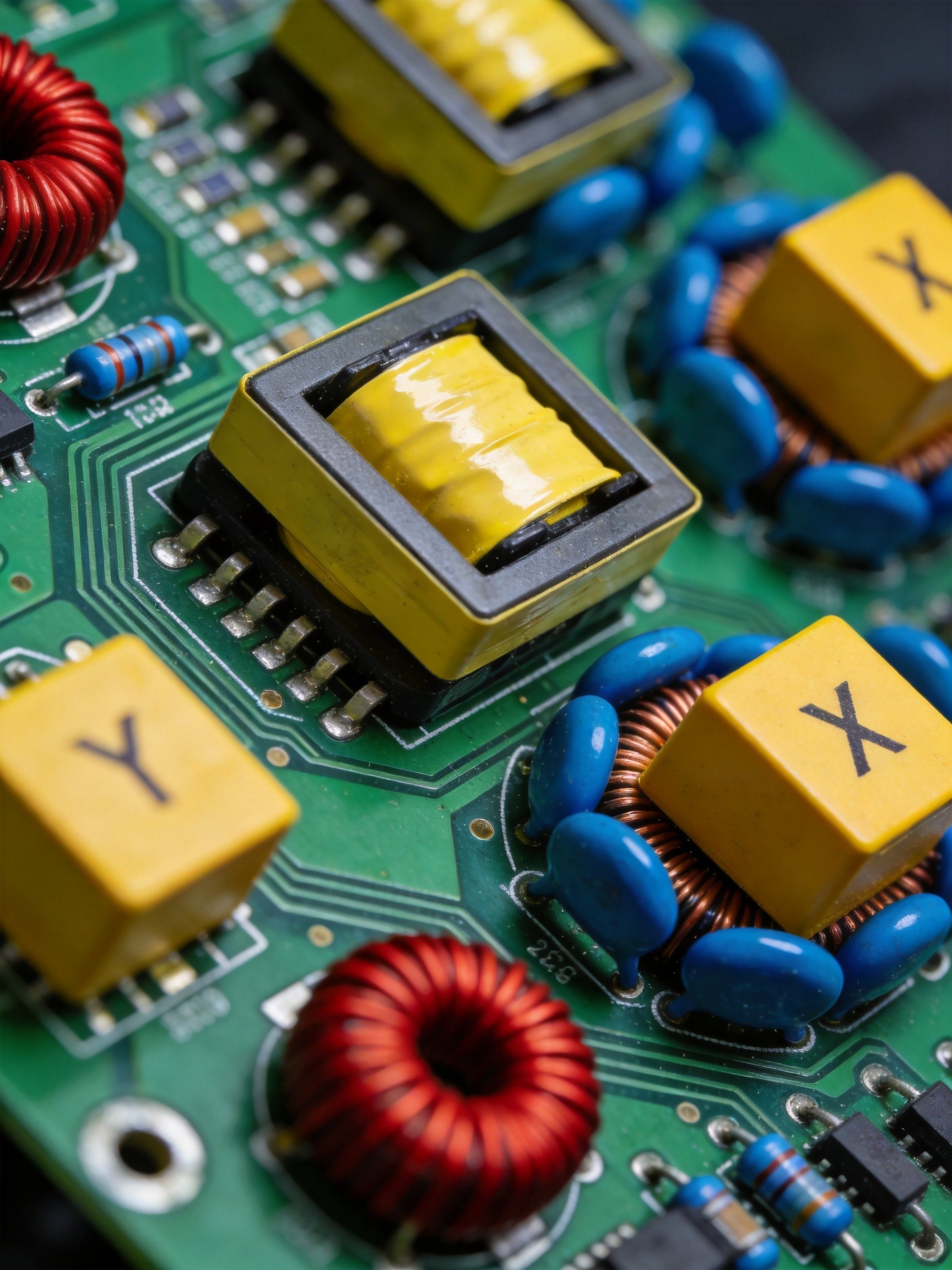

选型只是第一步，布局才是真正见功夫的地方。我见过太多人，X电容Y电容选型都对，但就是放在板子边上随便一摆，结果滤波效果大打折扣。

X电容一定要放在电源入口最近的位置，离开关管越近越好。它的引线要短粗，尽量减少寄生电感。有些人把X电容放在板子角落，开关管的噪声绕了一大圈才到电容，黄花菜都凉了。

Y电容的接地点是重中之重。Y电容一边接L/N，一边接PE地，这个接地点的选择直接决定滤波效果。接地点要选在噪声源附近的地，而不是远端的"干净地"。很多人把Y电容的地接到机壳上，觉得这样最稳，实际上可能适得其反。

简单说：X电容管入口，Y电容管回流。入口要近，回流要准。

●●●

案例1：PD快充电源

有个学员做65W PD快充，EMI传导一直过不了150KHz到30MHz全频段。他换了三级滤波器，加了屏蔽盒，还是有残留超标。一查才发现他的X电容根本没有靠近电源入口，走线绕了一大圈。调整布局后，两周解决问题。

案例2：LED驱动电源

还有个大功率LED驱动，200W产品，共模干扰超标严重。整改机构让他加共模电感，加了一圈不够再加一圈，加了三圈还是超标。我去看了一眼，他的Y电容接地点选的完全不对——接到了远端的保护地上。重新选择接地点，一颗Y电容就把问题解决了。

这两个案例说明什么？说明很多时候问题不在器件本身，而在器件的应用方式。滤波器和屏蔽只是辅助，核心的两个电容没做好，其他都是白搭。

●●●

回到开头那个花3万整改的学员。我让他把板子寄过来，仔细看了X电容和Y电容的位置和选型。问题很清楚：X电容容值偏小，Y电容根本没接对位置。

我让他做了两件事：

第一，把X电容换成0.22uF的型号，同时移动到离开关管最近的入口位置；

第二，把Y电容的接地点改到靠近初级输入电容的位置，同时在输入端增加一颗0.1uF的Y电容。

成本多少？电容本身加起来不到5块钱。

测试结果呢？传导余量从超标8dB变成了裕量6dB，一次性通过认证。

3万元

整改机构方案

换了滤波器+屏蔽罩

5元

调整后方案

换了2颗电容+改布局

●●●

写了这么多，其实就想说一个事儿：EMI整改的关键，往往不在你加了多少东西，而在你有没有用对地方。

X电容和Y电容，这两个看起来最基础、最不起眼的器件，恰恰是EMI整改的命门。它们不是可有可无的凑数器件，而是整个滤波架构的核心节点。

选型要对，布局要对，接地点要对。这三件事做好，EMI整改其实没那么玄乎。

下次再遇到EMI整改不过的情况，别急着买滤波器，先把这两个电容的参数和位置检查一遍。说不定，问题就出在这儿。

●●●
