说出来都是泪。上个月我负责的一个项目，板子回来后一上电， FPGA 直接发烫 — — 手摸上去烫得缩回来那种。断电再检查，发现芯片已经彻底报废了。查了整整两天，最后抓波形才发现：VCCINT 比 VCCAUX 早了 80ms 上电。就这 80ms，让芯片内部形成了寄生通路，电流直接灌进去把硅片烧穿了。

这事儿搁谁身上都挺郁闷的。明明原理图检查过三遍，电压值也都对，偏偏就栽在「上电顺序」这种看似常识的问题上。

现代芯片的供电系统早就不是「给电就干活」那么简单了。一颗 FPGA 或者 SoC，内部可能同时需要 1.0V、1.8V、2.5V、3.3V 好几路电压。这些电压之间可不是谁先谁后都行的，它们之间有着严格的时序要求。

拿 Xilinx 7 系列 FPGA 来说吧，官方文档里写得明明白白：VCCAUX 必须在 VCCINT 之前达到工作电压的 90%。如果反过来，IO 电压或者辅助电压先上，核心电压还没准备好，芯片内部的 ESD 保护电路就会形成意外的导通路径。这个路径一旦形成，几百毫安的电流就会在芯片内部乱窜，运气好的话芯片只是启动失败，运气不好——就像我这次一样——直接冒烟报废。

这种情况业界有个专门的名字，叫「闩锁效应」（Latch-up）。原理上来说，当 CMOS 工艺的芯片衬底电位异常时，会触发内部寄生的晶闸管结构，形成低阻抗通路。在很短的时间内就能产生很大的热量，把金属互连线或者硅衬底烧穿。

图1：FPGA 典型上电时序要求

我观察过不少项目，发现时序问题主要集中在以下几个方面：

IO 电压先于核心电压上电。这是最常见的一种错误。设计者可能觉得「反正都是 3.3V，先上后上有什么关系」，结果 I/O 单元在核心还没就绪的情况下就尝试驱动总线，产生不确定电平，进而引发总线争用或者芯片闩锁。

负压偏置时序不对。有些射频芯片或者 DDR 内存需要负压辅助供电，比如 -0.3V 的 VREF。如果负压建立太晚，信号参考点就不对，轻则性能下降，重则直接损坏接口电路。

断电顺序与上电顺序不匹配。很多工程师只关注开机，忽略了关机。其实断电时序同样重要，如果某个电压域先于依赖它的电路关闭，可能导致反向电流倒灌。有些芯片手册里会明确要求「断电顺序必须与上电顺序相反」，这点很容易被忽略。

电源斜率不单调。这条可能比较细节。某些芯片要求电源电压在上升过程中不能出现下坠，也就是「单调递增」（monotonic）。如果电压在上升过程中有一丁点抖动，可能触发欠压保护，导致芯片反复重启。

既然时序这么重要，那实际设计中怎么实现呢？根据我的经验，主要有以下几种方案，各有优缺点。

方案一：PG 信号级联。这是最简单的一种思路。前一级电源芯片输出「Power Good」信号，作为下一级电源的使能输入。当第一路电压稳定后，PG 脚拉高，第二路才开始启动。这种方案成本低，不需要额外的控制芯片，但灵活性差一些，延时范围受限于电源芯片本身的响应速度。

图2：PG 信号级联控制示意

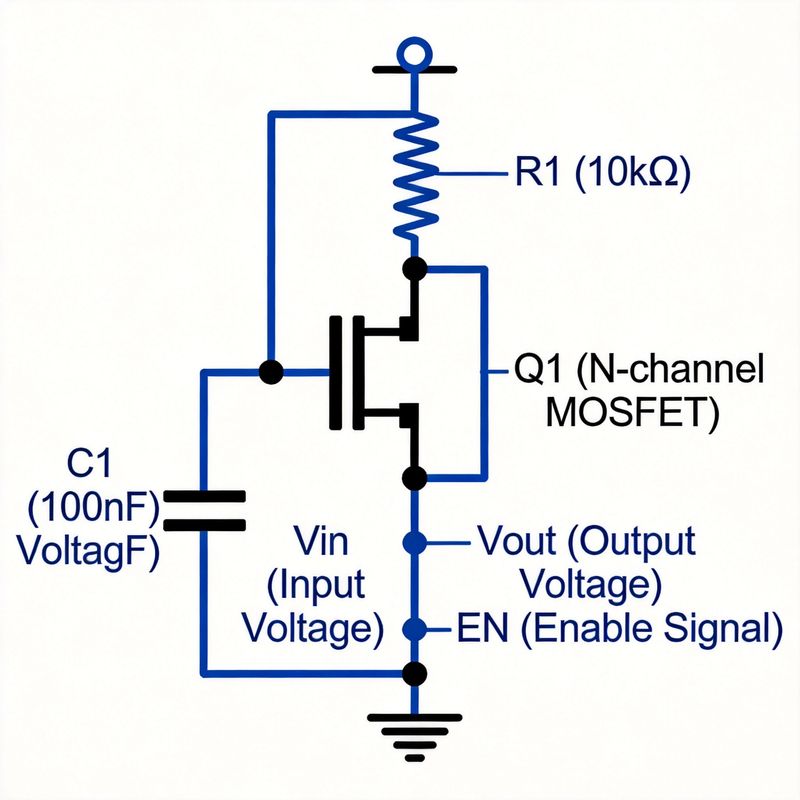

方案二：RC 延时电路。用电阻和电容组成延时网络，控制 MOSFET 的栅极电压上升速度，从而控制电源使能时间。这种方案成本最低，但精度差，受温漂影响大。我之前有个项目用 RC 延时控制 FPGA 的上电时序，在常温下工作正常，一到高低温测试就出问题 — — 温度一高电容容值飘了，时序偏差能超过 20%。

方案三：专用时序控制芯片。这是最可靠的方案。TI、ADI、Maxim 这些厂商都有专门的电源时序管理芯片，比如 TI 的 TPS389xx 系列、ADI 的 ADM1266。这类芯片可以同时管理多路电源，支持独立设置每路的启动延时，有些高端型号还支持 I²C 动态配置。调试的时候可以通过总线读取状态寄存器，快速定位是哪一路出了问题。

图3：专用时序控制器典型应用

方案四：GPIO 软件控制。如果主控芯片在上电过程中已经工作（比如 MCU），可以用 GPIO 来控制各路电源的使能脚。这种方案灵活性最高，可以实现复杂的条件分支逻辑 — — 比如「只有当 A 和 B 都正常时才开启 C」。缺点是主控芯片本身的供电必须最先稳定，如果主控挂了，后面的电源时序就全乱了。

还有一种场景很容易被忽视：热插拔。有些工业应用里，模块需要在系统运行时插入或拔出。这种情况下，主板上的电压可能一直存在，插入瞬间模块内部的各路电源会同时面对外部电压。

热插拔最怕的就是「某路电源先上、依赖它的电路还没就绪」。解决方案通常是在每一路电源入口加缓启动电路，比如用热插拔芯片控制 MOSFET 的导通速度，确保电压按顺序依次建立。同时还要加 TVS 二极管做浪涌防护，防止插拔瞬间产生的尖峰电压击穿芯片。

说到这里，可能有人会问：怎么才能确认自己的时序设计是正确的？我的经验是用示波器同时抓取所有关键电压轨的上电波形。

有几条小技巧分享给大伙：

探头尽量使用接地弹簧，而不是长接地夹。长接地夹会引入寄生电感，抓到的波形会有振铃，干扰判断。

触发方式建议用电源输入的上升沿作为触发源，设置为单次触发，这样能抓到完整的上电过程。

测量点最好选在芯片引脚附近，而不是电源模块输出端。因为从电源模块到芯片引脚之间还有走线和滤波电容，时序可能有一定偏差。

观察的时候重点关注三个指标：各路电压的上升时间、时序间隔是否符合手册要求、是否存在电压过冲或下坠。特别提醒一点：有些示波器的触发位置会影响显示的时间关系，建议把光标测量功能用上，手动计算各路电压达到 90% 目标值的时间差。

图4：多路电源上电波形实测

好了，啰嗦了这么多，其实就是想提醒一句：多路电源系统的上电时序设计，看起来是小学问，但真出问题的时候代价很大 — — 一颗 FPGA 动不动几百块，调试时间更是无法估量。我的建议是：设计阶段就严格按照芯片手册来做，时序控制宁可保守一点，延时留足余量，也别省那点成本侥幸心理。

最后补充一点：本文讨论的主要是上电时序，但实际项目中还有一个「下电时序」的问题。很多芯片手册会要求下电顺序与上电顺序相反，特别是有 DDR 内存的系统，关闭顺序不对可能导致数据丢失。这个话题比较大，下次有机会再展开聊。
