在电路设计中，双电源供电是保障设备稳定运行的 “关键操作”—— 不管是工业控制、便携式设备还是冗余电源系统，都需要解决主备电源无缝切换的问题。选对切换方案，能避免设备断电、电压不稳、功耗过大等坑！今天就拆解 4 种实用的双电源切换设计，从入门到进阶，通俗易懂，新手也能直接用～

一、入门首选：二极管串联并联方案（零成本易实现）

如果你的项目预算有限、电路简单，二极管方案绝对是首选！核心原理特别好理解：利用二极管 “只允许电流单向流” 的特性，让电压更高的电源自动 “上岗”，电压低的电源则自动 “待命”。

比如主电源电压比备用电源高 0.5~1V，就能确保切换逻辑不 “打架”。选型也很简单，只要根据负载电流选二极管就行 —— 重点记住两个原则：一是二极管的额定电流（IF）要比负载最大电流大 1.2~1.5 倍，二是尽量选肖特基二极管（压降小），别选硅二极管（默认 0.7V 压降，功耗太高）。

举个直观的例子：用 SS32 二极管时，电流 3A 的情况下，压降能达到 500mV，算下来功耗就有 1.5W，长期使用不仅费电，还可能发热影响电路。所以低压、小电流场景用它没问题，大功率场景就得慎重啦～

二、进阶优选：凌特 LTC4414 集成控制器（无压降   可强制切换）

二极管方案的最大痛点是压降和功耗，想解决这个问题，就可以用 LTC4414 集成控制器 —— 它专门为双电源切换设计，核心是通过驱动 P 沟道 MOSFET，把导通损耗降到最低，彻底消除二极管的压降问题。

它有两种工作模式，灵活又实用：

• 自动模式：不用手动干预，只要两路电源电压差≥20mV，就会自动切换。比如主电池（V_IN）比辅适配器（V_SENSE）高 20mV 以上，就由主电池供电；反之则自动切换到辅适配器。

• 手动模式：通过 MCU 控制 CTL 引脚，想切哪路就切哪路。CTL 接低电平，强制主电源供电（此时能移除辅电源）；CTL 接高电平，强制辅电源供电（更换主电池时，负载也不会断电，实现无缝换电）。

这种方案特别适合对电压稳定性要求高、需要频繁切换电源的场景，比如便携式医疗设备、工业传感器等。

三、高端方案：电源多路复用器（Power MUX）（高效安全   全保护）

如果是冗余电源系统、对可靠性要求极高的项目，比如服务器、通信设备，就该上电源多路复用器了！以 TI 的 TPS2115A 为例，它相当于 “集成化的切换神器”，自带两路输入通道，不用额外搭复杂电路，设计简单还高效。

它的核心优势的是 “切换灵活   全保护”：

• 切换逻辑：自动模式下默认优先高电压电源（比如 5V 电源优先于 3.7V 电源）；手动模式通过 SEL 引脚的高低电平，强制选择输入通道。

• 安全防护：内置过流保护（OCP）、过压保护（OVP）、反向电流保护，能有效防止电源互灌、设备因电压 / 电流异常损坏，安全性拉满。

唯一的小缺点是成本比前两种方案高，但对于关键设备来说，这笔投入能大幅降低故障风险，很值得～

四、灵活适配：MOSFET 自制切换电路（按需选型，功耗极低）

如果想根据项目需求灵活调整电路，用 MOSFET 自制切换电路是个好选择 —— 导通压降几乎可以忽略，功耗也极低，特别适合便携式电池供电设备。分享 3 种常用的 MOSFET 切换方案：

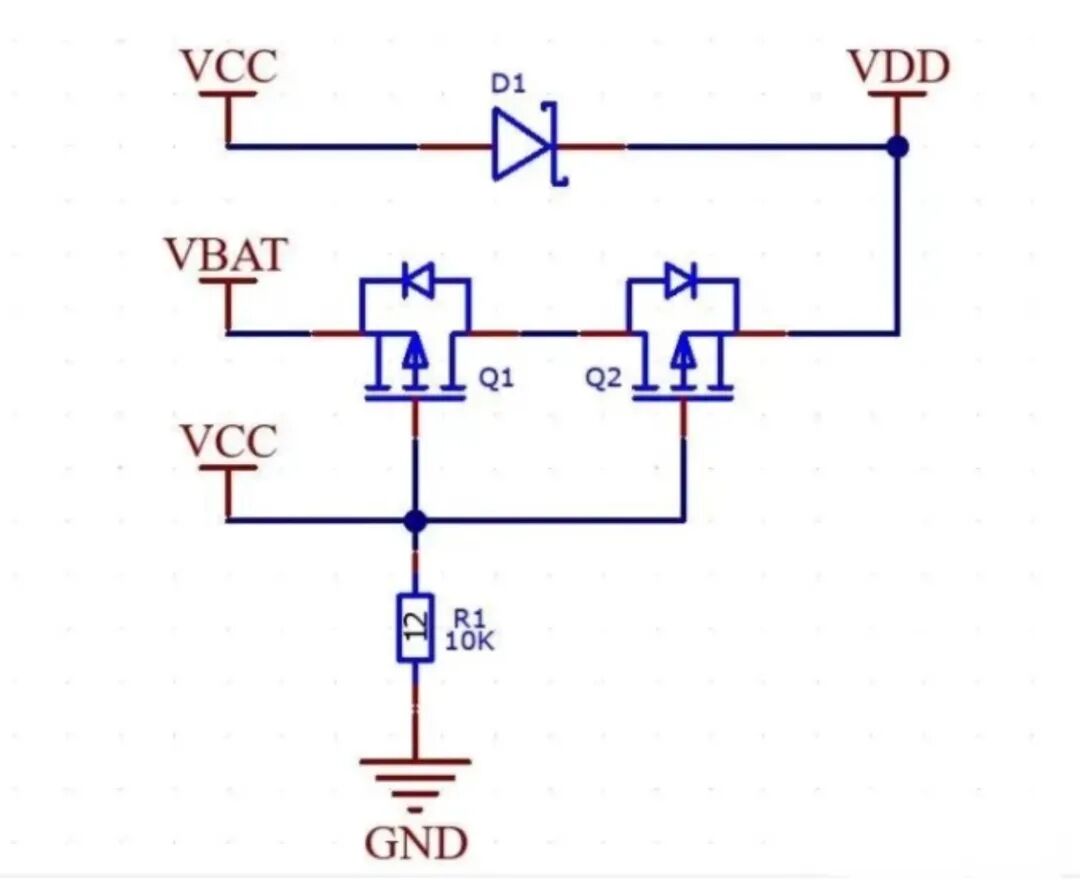

1. 2 颗 PMOS 管方案

当主电源（VCC）不存在时，备用电源（VBAT）只要电压超过 2V，就能让 Q1 导通；Q1 导通后，电流会通过 Q2 的体二极管，让 Q2 也跟着导通，电路正常工作。这种方案不用复杂控制，靠电压自动触发，适合简单的主备切换场景。

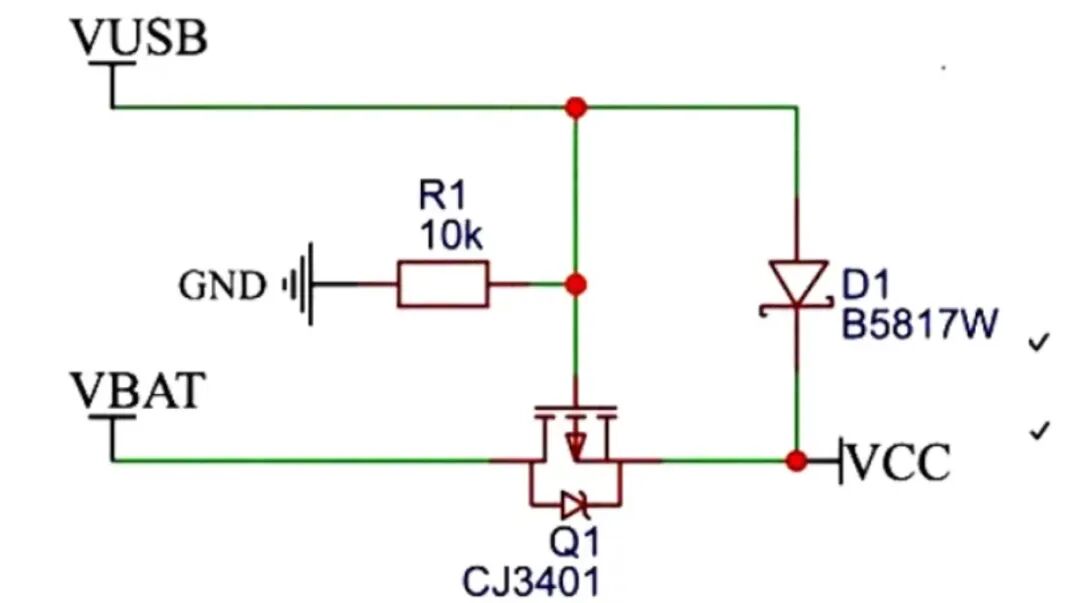

2. 1 颗 PMOS 管方案

适合 “外部电源   锂电池” 的组合：外部电源（VUSB）5V 供电时，PMOS 管的 G 端为 5V，管子不导通，电压直接通过二极管送到 VCC；当外部电源断开，电阻 R1 把 G 端拉到地，PMOS 管导通，锂电池（VBAT）自动接手供电，实现 “拔电不断电”。

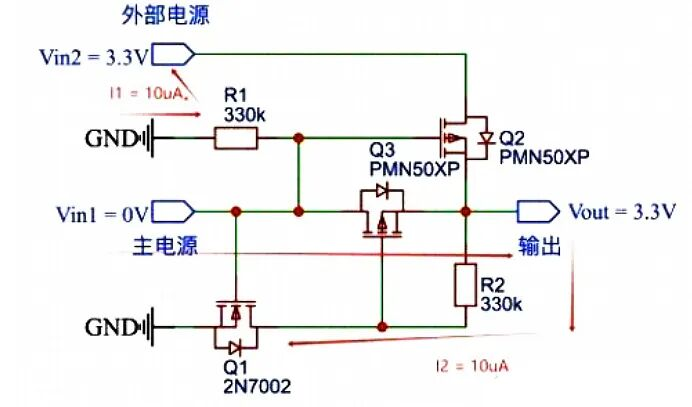

3. 3 颗 MOS 管方案（主电源   外部电源）

主电源（VIN1=3.3V）供电时，Q1（NMOS）导通，拉低 Q3（PMOS）的栅极，让 Q3 导通，同时 Q2（PMOS）关闭，输出 VOUT=3.3V；当主电源断开，Q1 截止，Q2 导通、Q3 截止，外部电源（VIN2）接手供电。整个电路静态功耗极低，只有 20uA，适合对功耗敏感的低功耗设备。

总结：4 种方案怎么选？

• 预算有限、小电流场景：选二极管串联并联方案（入门款）；

• 追求无压降、需强制切换：选 LTC4414 集成控制器（进阶款）；

• 冗余电源、高可靠性需求：选电源多路复用器（高端款）；

• 灵活适配、低功耗场景：选 MOSFET 自制切换电路（定制款）。

双电源切换的核心是 “稳定、低耗、适配场景”，根据自己的项目需求选对方案，就能避免大部分供电问题～ 如果你有具体的应用场景，比如便携式设备、工业控制等，欢迎在评论区留言，一起讨论最优设计！
