如果你接触过一些单片机项目，可能会注意到一个现象：像经典的51单片机、Arduino常用的ATmega系列这些比较早期的芯片，大多工作在5V电压下；而如今许多新一代的MCU、传感器或者处理器，却普遍转向了3.3V供电，有些甚至在芯片内部，核心电路运行在更低的电压，比如1.8V、1.2V，甚至不到1V。

这就让人有点好奇：为什么单片机的供电电压越来越低？为什么不能全都统一成同一个电压？今天，咱们就来聊聊这个话题。

01

为什么一开始是5V供电？

在电子技术的早期，晶体管个头还比较大，制程工艺还没那么先进。那个时代，5V成为一个非常普遍的标准，这是它是由当时的工艺水平和实际需求共同决定的。

这个TTL电路，它的逻辑电平大概就是“0.8V以下算低电平，2.4V以上算高电平”。你看，这个范围，高电平有充足的余量，不容易误判。所以，5V这个数值，在很大程度上是由TTL电平标准的历史地位决定的。

5V供电有啥好处呢？

1、抗干扰能力强： 在工厂这种电环境很复杂的地方，到处都是电机启停、继电器吸合释放产生的电火花和噪声。5V的高电平（比如4.5V）和低电平（比如0.5V）之间有很大的电压差，这点外界的干扰噪声很难把它从“1”误判成“0”，或者从“0”误判成“1”，所以抗干扰能力强，特别适合工业环境。

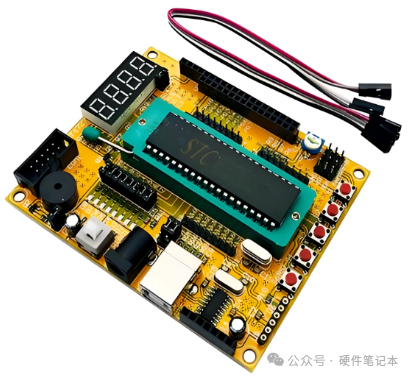

2、简单直接： 早期的计算机、游戏机，直接用5V供电，逻辑简单，电源设计也方便。所以，5V是那个时代的黄金标准，很多经典的芯片，比如咱们熟知的51单片机系列，很多都是5V的。

02

为什么现在基本上都是3.3V供电，甚至更低？

随着时代的发展，尤其是进入智能手机、物联网和可穿戴设备的时代，大家对芯片的要求越来越高，既要速度快，功耗低，还要性能强，所以电压逐渐变为了3.3V。具体咱们往下看：

1、降低功耗

这里有个非常关键的公式：动态功耗 P ≈ C × V² × f。

• C 是咱们的负载电容。

• V 是咱们的工作电压。

• f 是芯片的工作频率。

你看，功耗和电压的平方是正比关系！这意味着什么？咱们来算笔账：

把电压从5V降到3.3V，功耗会变成原来的多少？ (3.3 / 5)² ≈ 0.436。看到了吗？电压一降，功耗直接打了个对折还多，降低了接近60%！

这对于用电池的设备来说，简直是天大的福音，这在很大程度上都得益于芯片电压的降低。

2、提高工作频率

你可能觉得奇怪，电压低了怎么反而会快呢？咱们可以这么想：芯片里数不清的晶体管，工作其实就是不停地开关开关。开关的过程，本质上就是给晶体管内部一个极小的电容充电和放电。

电压高了，给这个电容充到满格（比如5V）需要的电荷就多，时间长；电压低了（比如3.3V），充到满格需要的电荷就少，时间自然就短了。开关一次的时间变短了，单位时间内能开关的次数就多了，也就是速度提上去了，工作频率可以做得更高。

你想啊，现在的CPU、单片机动辄几百MHz，甚至上GHz，如果还用5V电压，别说功耗高，光是开关速度就跟不上了。

3、增强寿命

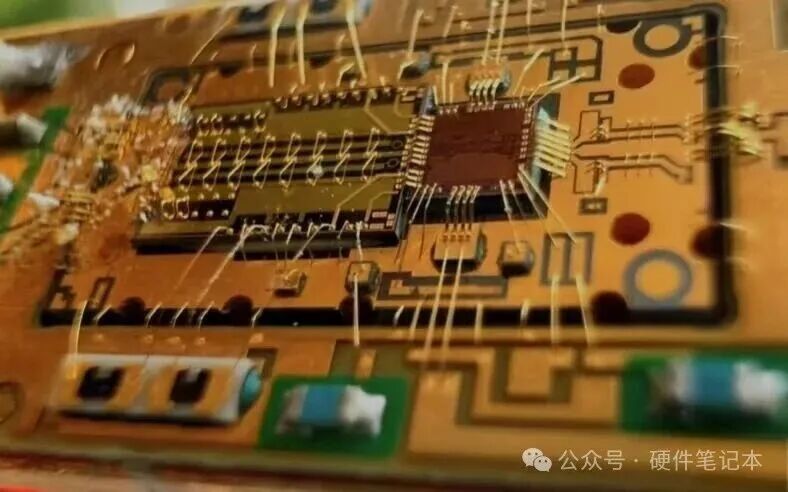

这可能是最根本的原因。现在的芯片制造工艺，已经进入了纳米时代，7nm、5nm，甚至3nm。这是什么概念？一个晶体管本身的尺寸，比新冠病毒还小得多！

晶体管里面有个关键结构叫栅氧化层，你可以把它想象成晶体管的一个控制阀门，这个阀门很薄很薄。

这时候，你如果还给它加上5V的“高压”，就好比用高压水枪去冲一张薄薄的蜘蛛网，分分钟就给击穿了，芯片直接报废。所以，为了适应这种极其精细的制造工艺，保证芯片的稳定和寿命，工作电压必须降下来。 3.3V对它来说都算高的了，芯片内部核心部分的电压必须降下来，比如1.8V、1.2V、甚至0.9V。

03

未来的电压趋势会一直低下去吗？

趋势是肯定的，但会有底线。芯片内部的核心电压，确实在向1V甚至零点几伏迈进。但是，电压也不可能无限制地降下去，主要有两个原因：

1、抗干扰： 这一点咱们开始就说过。电压太低，高电平和低电平之间的差距就非常小。比如1V的系统，高电平0.8V，低电平0.2V，中间就差0.6V。外界随便一点点的干扰，都可能让信号翻车，导致系统极不稳定。

2、物理极限： 晶体管的尺寸缩小也有物理极限。当小到一定程度，量子效应等各种奇葩现象就出来了，不是你想做多小就能做多小。同样，电压低到接近晶体管的阈值电压时，它开关起来也会变得困难和不稳定。

所以，未来的发展会是：芯片的整体I/O口电压可能会长期稳定在3.3V或者1.8V这样的水平，以方便与外部世界通信；而其内部核心（比如CPU、数字逻辑单元）的电压，则会根据工艺和性能需求，被动态地调节到尽可能低的水平，以实现性能和功耗的最佳平衡。

当3.3V遇上5V，我们该怎么办？

这可能是咱们工程师比较关心的部分了。在项目中，不同电平之间的沟通是家常便饭，怎么办？常用的就是电平转换电路或者转换芯片。
