DC／DC · 轻载模式 · PWM／PFM

轻载时纹波突然变大，不一定是环路坏了：
先确认DCDC有没有切进PFM

轻载波形变稀疏，可能是控制策略在换挡

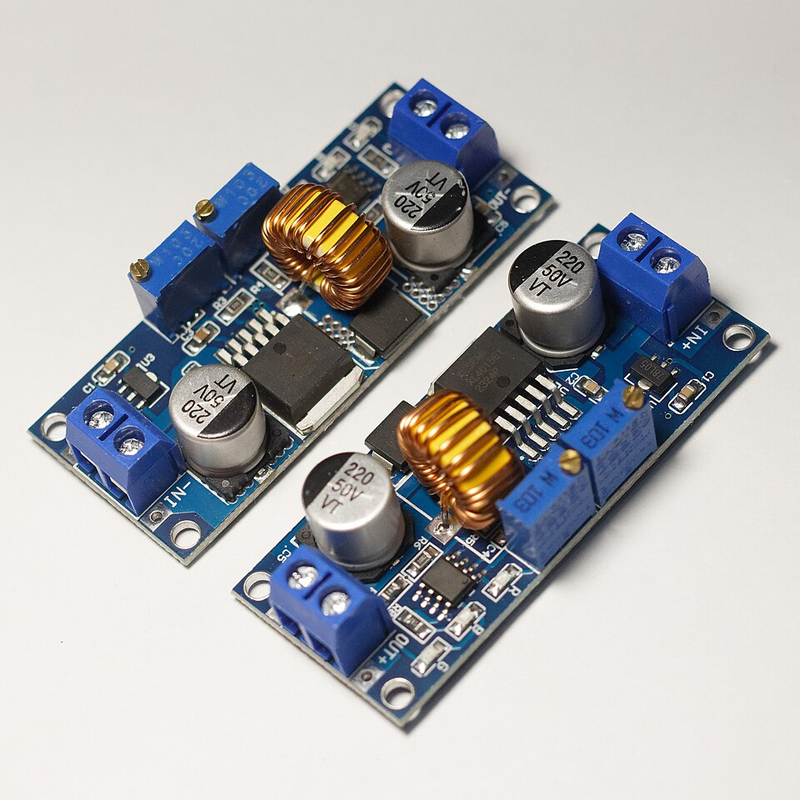

很多 DCDC 在轻载时会从固定频率 PWM 转入 PFM、脉冲跳跃或 Burst 类策略，以减少无效开关损耗。此时开关节奏、输出纹波与频谱都会改变。先确认模式，再判断环路、器件和布局，能避免把正常策略误判成故障。

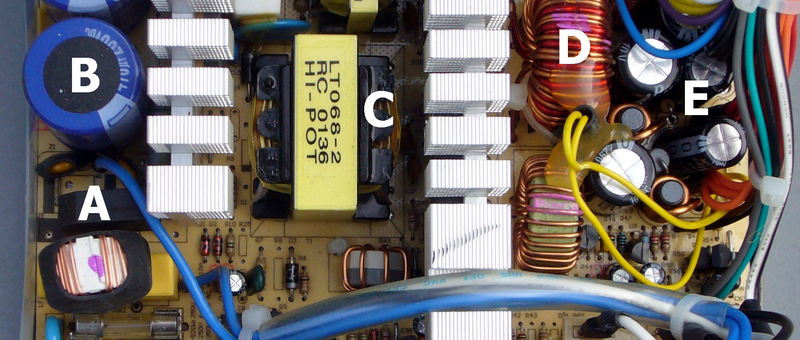

同一块电源板，带载时波形规整，负载一减小，SW 节点开始一串脉冲、一段停顿，输出纹波也变得更低频。很多人的第一反应是补偿错了、芯片坏了，或者要立刻加大输出电容。

但对支持多种轻载策略的 DCDC 来说，这种变化可能正是控制器主动做出的选择。它牺牲一部分波形规律性，换取更低的轻载开关损耗。

PWM 的基本特征是开关周期基本固定，控制器通过改变导通时间或占空关系调节能量。固定节奏让频谱更容易预测，也便于滤波与同步设计。

图 1  PWM 的开关周期基本固定，占空关系随控制量变化（原理示意，非实测结果）

PFM 则通过改变脉冲出现的频率或间隔调节平均能量。实际芯片还可能使用脉冲跳跃、Burst、Eco 等不同名称和组合方式，准确行为必须以对应器件数据手册为准。

图 2  PFM／跳脉冲模式的脉冲间隔会变化（原理示意，非实测结果）

每一次开关动作都伴随驱动、充放电和器件切换损耗。重载时，这些损耗相对输出功率占比不高；轻载时，如果仍保持同样开关节奏，固定损耗会变得突出。

因此，控制器可能先送出一组能量脉冲，把输出抬到目标附近，然后暂停开关，等输出下降到内部阈值后再工作。效率提高了，但输出纹波可能变得更低频，频谱也不再集中在单一开关频率附近。

图 3  轻载模式是在效率、纹波与频谱之间做权衡（原理示意，非实测结果）

· 先看 SW 节点：是否出现成组脉冲与稳定停顿，而不是无规律抖动。

· 再看负载点：波形变化是否与负载下降同步发生，负载恢复后是否回到连续节奏。

· 核对控制配置：模式引脚、寄存器或默认启动配置是否允许自动 PFM／跳脉冲。

· 查数据手册：关注轻载工作模式、强制 PWM 选项和典型波形，不根据别的芯片类推。

· 确认输出是否越界：模式变化可以改变纹波形状，但不能替代对稳态、电压范围和瞬态响应的核验。

强制 PWM 往往能让开关频率更固定，便于控制可听频段、射频接收带内噪声或采样系统的频谱规划。但代价可能是轻载效率下降，器件持续开关，待机功耗上升。

所以，是否强制 PWM 不是“波形好不好看”的审美问题，而是系统要求的取舍：电池续航、待机功耗、纹波、EMI、可听噪声和同步需求，哪一个更重要？

图 4  轻载纹波的排查顺序（原理示意，非实测结果）

1. 先用正确探头接法复测，缩短地回路，避免把测量拾取当成高频尖峰。

2. 同时观察输出与 SW 节点，判断纹波变化是否对应脉冲节奏变化。

3. 记录输入电压、输出电压和负载点，确认现象出现的工作区间。

4. 核对模式控制脚、固件配置与数据手册的轻载策略。

5. 只有确认模式不符合预期或输出指标越界后，再进入环路、器件、布局与补偿排查。

· 一看到纹波就加电容：电容会改变输出网络，但不一定改变控制器的轻载策略。

· 只看输出、不看SW节点：缺少开关节奏信息，很难区分模式切换和控制异常。

· 拿别的型号经验套用：不同芯片对 PFM、Burst、跳脉冲和强制 PWM 的定义与进入条件可能不同。

工程判断：轻载纹波变大时，第一步不是改环路，而是确认控制器正在用什么调制方式。模式判断错了，后面的补偿、滤波和器件修改都可能改错方向。

示波器上的“间歇工作”不一定代表电源失控。对很多 DCDC 来说，它只是把固定频率的规律性换成了轻载效率。

真正要做的是把模式、工况和输出要求对应起来：这是芯片预期行为，还是已经越过系统能接受的边界。
