SMT贴片进入生产前，为什么要先做一次可制造性检查？

不少PCBA项目把重点放在贴片速度和设备配置上，却忽略了生产前的工程检查。实际上，元件封装、焊盘、钢网开口、拼板方式和物料信息会共同影响印刷、贴装、回流焊及检测。IPC的可制造性资料也把设计审查视为产品进入制造前的重要环节。

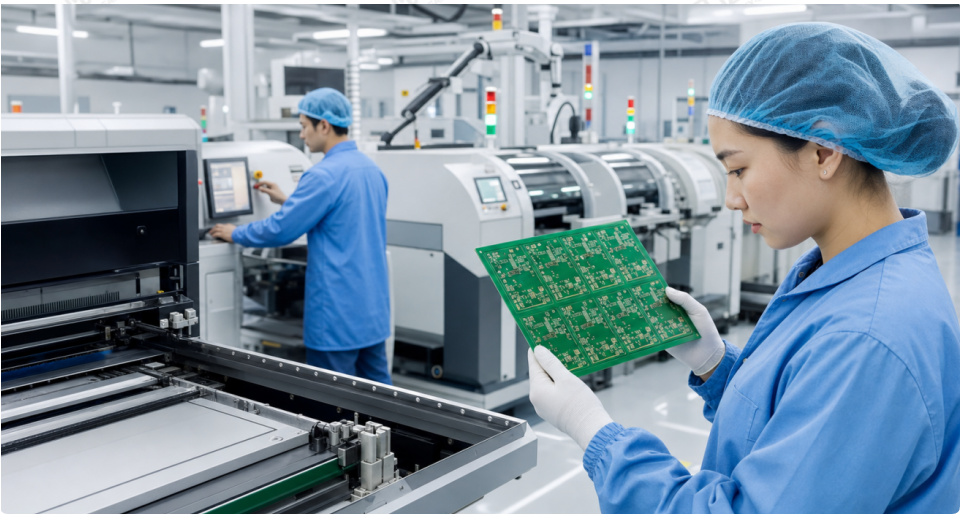

SMT贴片生产线与PCB拼板投产场景

第一，先核对封装与实物是否一致

同一器件可能存在不同封装、引脚间距和散热焊盘结构。如果物料清单中的订货型号、坐标文件和PCB封装没有对应起来，可能出现器件无法贴装、方向错误或焊盘不匹配。工程审核应结合器件数据手册与实物包装信息确认，不能只凭通用封装名称判断。

第二，检查焊盘与钢网的匹配关系

焊膏印刷量并不是越多越好。细间距器件、底部焊盘器件和大小元件混装时，钢网厚度与局部开口需要结合焊盘尺寸、锡膏特性和设备能力调整。IPC公开技术资料指出，PCB布局会影响钢网厚度和开口设计，设计审查与钢网工艺应联动处理。

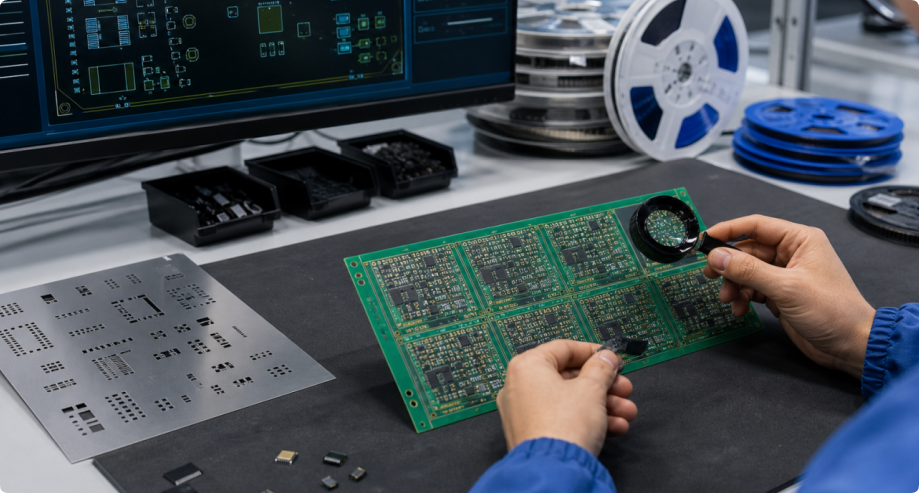

SMT投产前对封装、钢网、物料与拼板进行检查

拼板不仅影响材料利用率，还关系到印刷支撑、贴片机传送、分板应力和检测空间。连接器、板边器件或高器件如果离分板位置过近，后续可能出现机械干涉或应力风险。具体工艺边、定位点和分板方式，应按板框、设备和批量条件确定，不适合套用单一固定值。

完整投产资料通常包括PCB生产文件、物料清单、贴装坐标、装配图、极性说明、特殊工艺要求和版本信息。资料之间若存在位号、版本或方向冲突，生产线只能停下来反复确认。可制造性检查的价值，就是在备料和上线前把这些问题集中关闭。

对试产项目来说，生产前工程审核不等于承诺一次通过全部测试，但能减少明显的设计与资料问题。凡亿电路可结合实际板卡、器件和设备条件进行制板与装配检查，再确定钢网、拼板、检测和生产方案。

咨询方式： 18664687805（同微信，龙先生）｜Layout@fanypcb.com

技术核查依据： IPC Design for Manufacturing资料、IPC钢网印刷技术资料、华秋DFM公开功能说明。具体参数应以器件手册、客户验收等级和实际产线能力为准。
