四层板的电源层，什么时候值得保留

四层板已经定了，接下来是“信号—地—电源—信号”，还是“信号—地—地—信号”？看到别人推荐双地层，就把自己的电源层删掉；看到参考板有电源平面，又整套照搬，这两种做法都少了一步：先看这一层究竟替你的设计解决什么问题。专用电源层省的是供电分配资源，双地层改善的是两侧走线获得接地参考的条件。它们不是简单的好坏排名。真正需要一起比较的，是关键线准备走哪面、几路电源如何分布，以及改完后供电能否仍然走得通、压降是否可接受。

先把第三层的任务说清楚

把四层铜自上而下记作L1到L4。采用L1信号、L2地、L3电源、L4信号时，第三层可以用较大的铜区连接多个用电器件。若主要器件共用一路电源，而且分布较广，这种分配能减少外层供电走线的拥挤，让连接器、器件扇出和信号有更多空间。

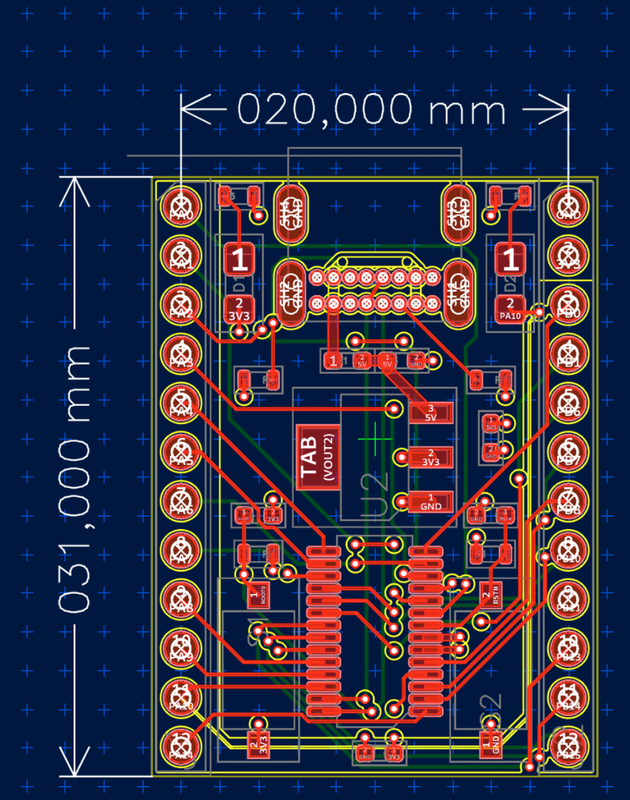

但电源种类一多，所谓“电源平面”往往变成多个分区。此时不能只在层叠表里写一个PWR就结束：每块铜服务谁，边界在哪里，连接是否被焊盘和过孔挤成细颈，都需要落实到布局。图2里的走线、焊盘和过孔就是有限的布线资源；它不是某套叠层合格的证明。

所以，保留第三层电源的理由应该是“它解决了这些器件之间的供电分配”，而不是“四层板本来就该有电源层”。

把底层信号的参考面一起算进去

在常见的外层到相邻内层较近的四层结构中，L1走线主要靠近L2，L4走线则靠近L3。L3是电源铜，并不意味着L4完全不能走信号；连续电源平面也可以成为高频参考的一部分，但信号源与接收端的参考关系、去耦和转换路径必须有安排。

麻烦常出在“电源层”其实被分成几片，却仍把底层当成与顶层条件相同的通道。要是关键线主要走顶层，底层只承担少量不敏感连接，保留电源层可能很合理；要是高速接口不得不大量走到底层，就得重新评估这项资源分配。不能用网络名相同代替连续几何结构。

层间距离也不能省略。四条等距横线只是逻辑层序，不是真实截面。判断耦合强弱、计算线宽和安排参考，都应拿到板厂的实际介质厚度；不要从别人的图里量一条线宽直接沿用。

换成双地层，电源不会自动消失

若改为L1信号、L2地、L3地、L4信号，两个外层更容易分别靠近连续地参考，这对双面都有关键连接的设计很有价值。但原来第三层承担的供电必须搬到外层走线或铜区。外层还要放器件、留焊盘与间距，能不能容纳这部分铜，需要先试布。

可以设想一块有MCU、通信接口和三路电源的板：如果各路电源只在局部用，外层供电走廊较短，双地方案比较容易落地；若某一路要跨越整板给多组负载供电，绕开密集器件之后只剩狭窄通路，删除电源层就可能换来新的压降和温升问题。这是需求比较，不是某块照片的实测结论。

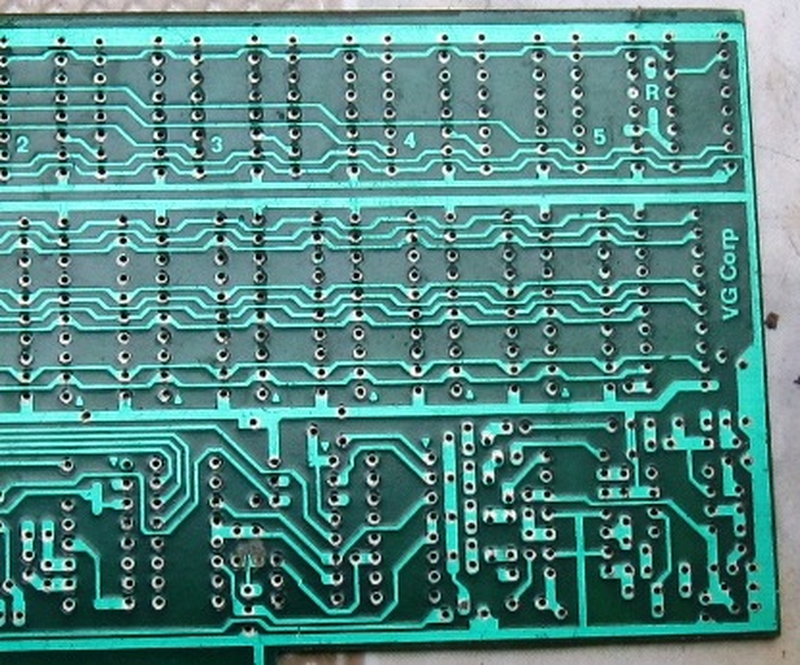

比较时看最窄、最绕的部分，而不只看整块铜的面积。图4中可以看到铜面、孔和绝缘间隙同时存在；大面积铺铜也不等于从入口到负载一直很宽。两层地也需要合理连通，不能作为彼此独立的“绿色背景”。

用一次小规模试布决定，不靠投票

先选一组最难的连接，比如接口到主芯片，再选一路最难分配的电源。分别在两种层序下试摆和试布，记录信号所在层、相邻参考、换层位置、供电最小通路与预计电流。只要这两条关键路径过不了，其他区域画得再顺，也不能证明方案可行。

接着与板厂核对材料、介质厚度、铜厚及可实现线宽，用真实截面复算阻抗；对供电路径估算直流压降，并将去耦布局纳入检查。图5的截面只对照两种方案如何分配资源，不按厚度比例，也不承诺任何一种结构必然通过EMC。

若两种四层方案都必须牺牲关键连接，不妨重新讨论布局、器件位置或层数预算。这个决定越早做，返工成本越容易控制。

四层板的第三层值不值得给电源，要看它节省的供电资源，能否抵得上另一种分配带来的参考面收益。下一步先拿自己的关键接口与主电源做一次小范围试布，把两种方案的瓶颈画出来，再确定层序。你这块板最先卡住的是底层信号的参考条件，还是外层电源没有足够的通路？
