1 全局操作

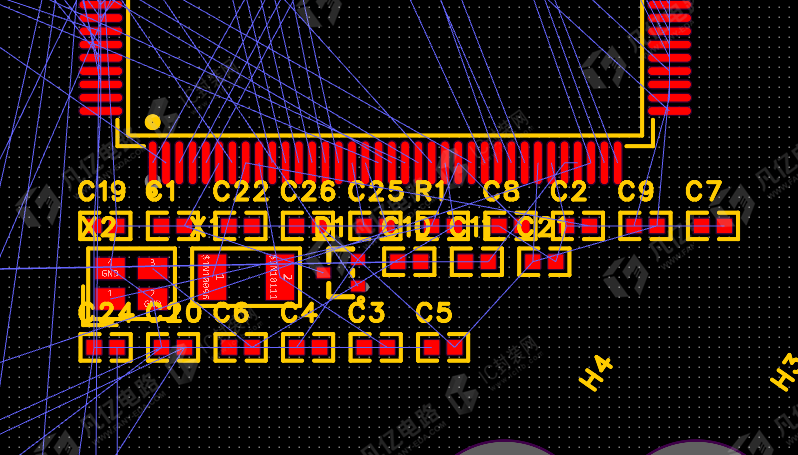

对于刚导入PCB的元件，其位号大小都是默认的，对元件进行离散排列的时候，位号和元件的焊盘重叠在一起，如图6-1所示，不好识别元件，非常不方便。这个时候可以利用嘉立创EDA提供的全局操作功能，把元件的位号先改小放置在元件的中心，等到布局完成之后再用全局操作功能改到合适的大小即可，其具体操作步骤如下。

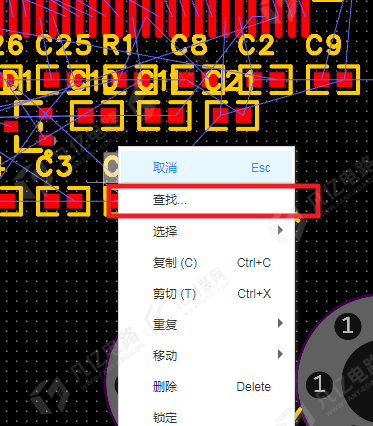

（1）选中其中一个元件的丝印，单击鼠标右键，执行“查找”命令，如图6-2所示。

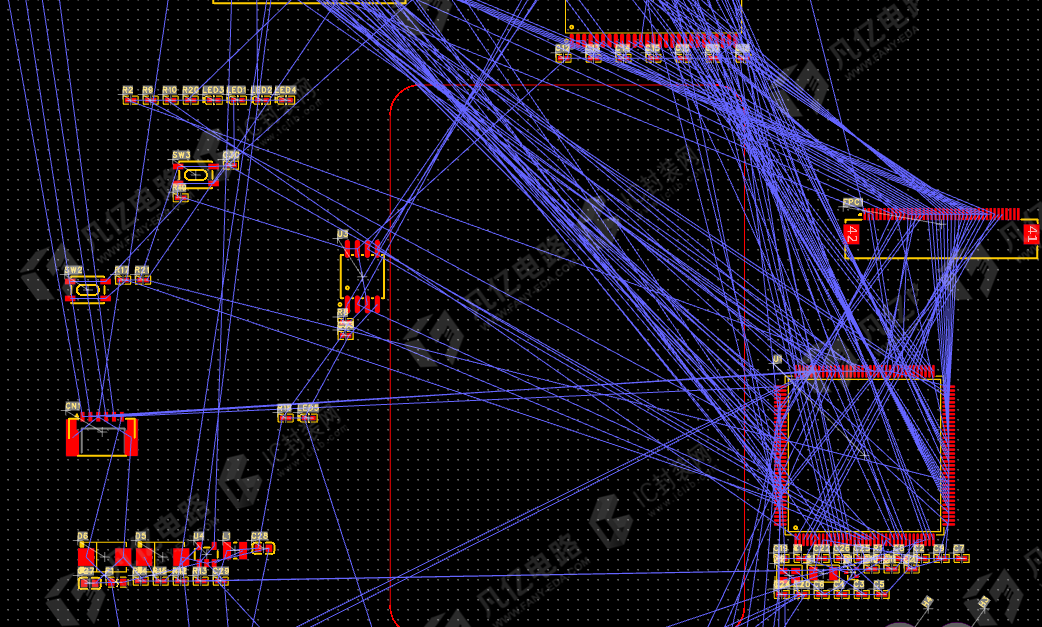

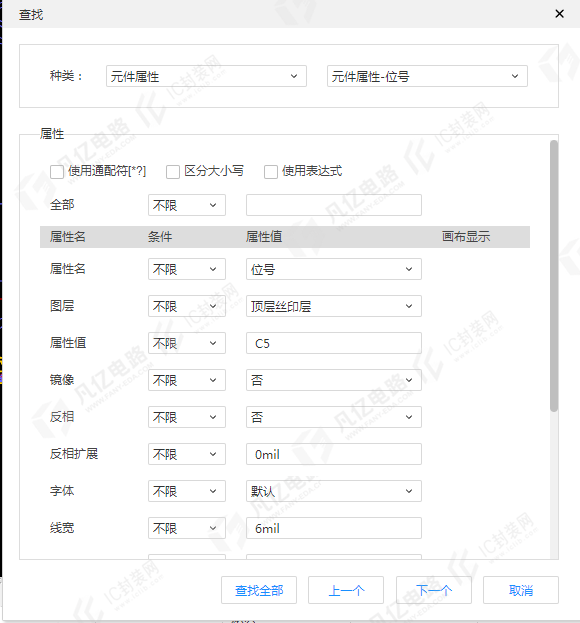

（2）在弹出的如图6-3所示的对话框中，可以默认全部不限，以便于全部选中整板PCB元器件的位号丝印，如有特殊情况根据自己的需求手动进行筛选。点击左下角的“查找全部”，即可将PCB板上器件位号丝印全部选中，如下图6-4所示。

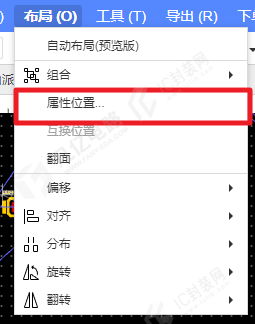

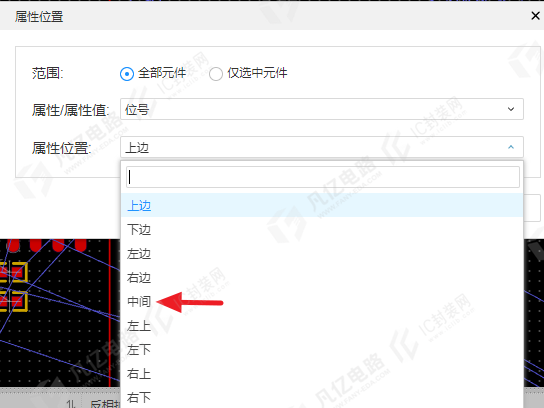

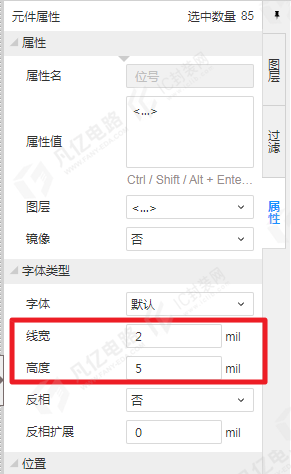

（3）右边属性框打开，将线宽、高度分别更改到2mil、5mil，如下图6-5所示。器件位号大小更改完成之后，执行菜单命令“布局-属性位置”，如下图6-6所示，弹出属性位置对话框之后，属性位置选项可以点击下滑栏选择位号丝印的放置位置，一般推荐选择中间，点击“确定”即可。推荐设置如下8-18所示。丝印位号既不会阻碍视线，也可以分辨出元件位号对应的元件，方便布局了。整板器件位号放置中间效果图如下图6-8所示。

全局操作功能还可以用来修改、编辑元件的锁定、过孔大小、线宽大小等属性，其操作与上面的操作步骤类似。

2 选择

在PCB设计中，多种多样的选择是怎么实现的呢？下面介绍选择的方法。

1、单选

单击鼠标左键可以进行单个选择。

2、多选

（1）按住“ctrl”，多次点击鼠标左键，进行选择。

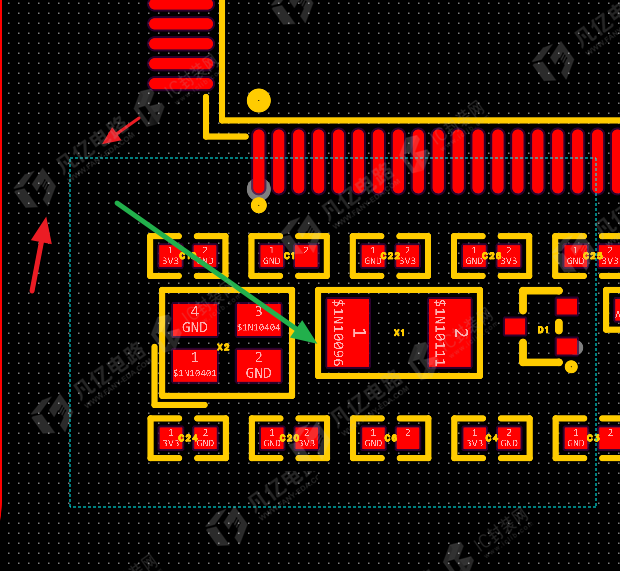

（2）从左上角按住鼠标左键，向右下角拖动鼠标，在框选范围内的对象都会被选中，如图6-9所示，框选外面的元件和框选搭边的元件无法被选中。

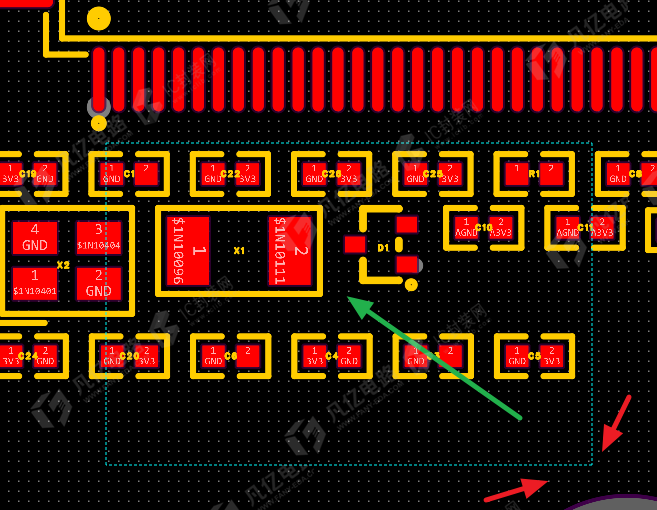

（3）从右下角按住鼠标左键，向左上角拖动鼠标，框选矩形框所碰到的对象都会被选中，如图6-10所示，和框选搭边的元件也被选中了。

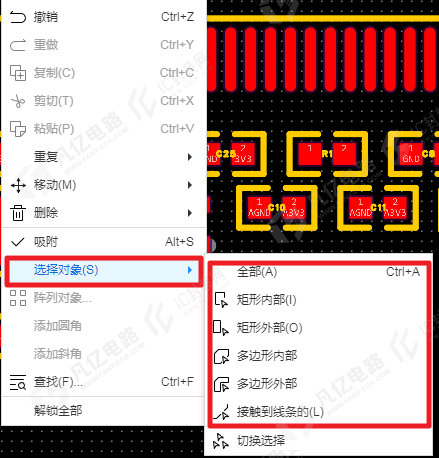

3、除了上述选择方法外，嘉立创EDA还提供选择命令。选择命令是PCB设计中用到最多的命令之一，包括线选、框选、反选等。执行按键命令“E”，弹出编辑命令菜单，光标放置在“选择对象”上即会弹出各种选择命令，如图6-11所示。在此介绍几种常用的选择命令。

①框选：按快捷键“ESI”，把完全包含在框选范围内的对象进行选中。

②反选：按快捷键“ESO”,把框选范围之外的所有对象进行选中。

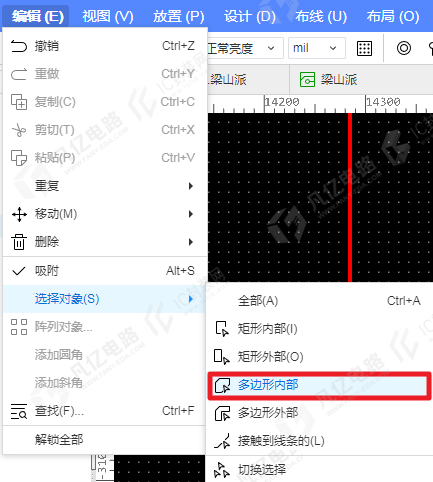

③多边形框选：执行菜单命令“编辑-选择对象-多边形内部”激活对应命令，如下图6-12

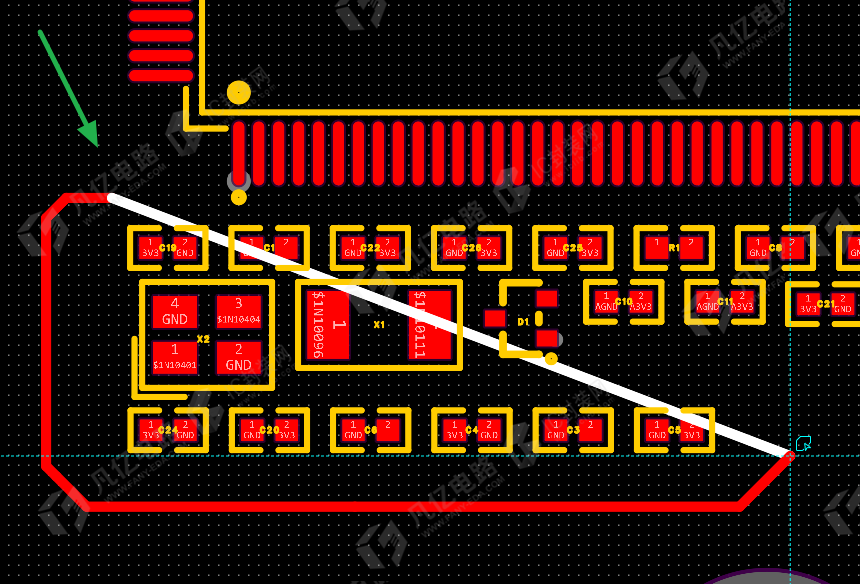

所示，或者可以自己手动设置对应快捷键。命令激活之后，用光标绘制多边形进行选择，可将多边形内部所有对象进行选中，如下图6-13所示。

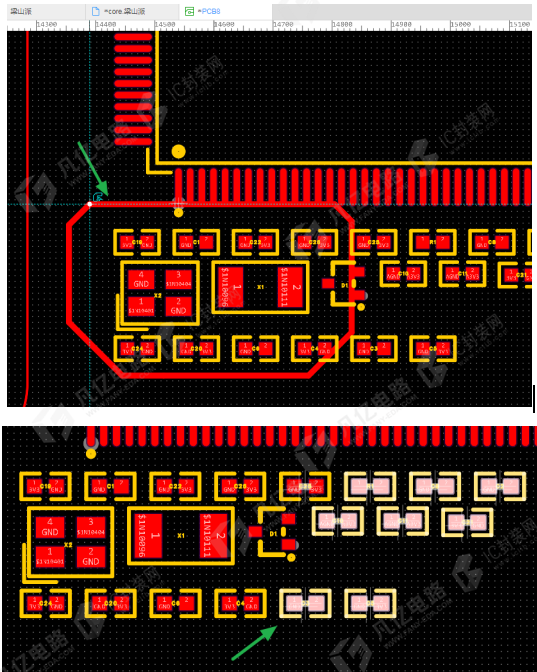

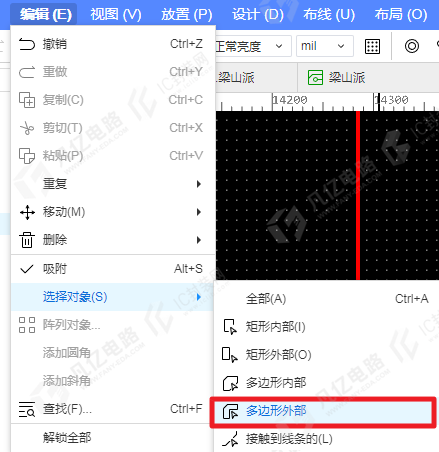

④多边形外部：执行菜单命令“编辑-选择对象-多边形外部”激活对应命令，如下图6-14

所示，或者可以自己手动设置对应快捷键。命令激活之后，用光标绘制多边形进行选择，可将多边形外部所有对象进行选中，如下图6-15所示。

⑤ 接触到线条的：线选，按快捷键“ESL”，可以把走线碰到的对象进行选中，如图6-16所示。

3 移动

选择完元件或其他对象之后，需要对选择的对象进行移动，移动的方法如下。

（1）将鼠标指针放置在对象上，按住鼠标左键，然后直接移动鼠标，即可完成对象的移动，常见于对单个对象进行移动的情况。

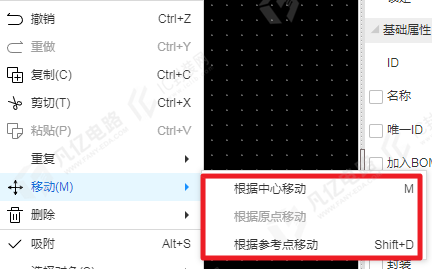

（2）可利用移动命令进行移动。选中器件或者其他对象，执行按键命令“E”，光标放置在“移动”选项，即弹出移动命令菜单，如图6-17所示。在此介绍几种常用的移动命令。

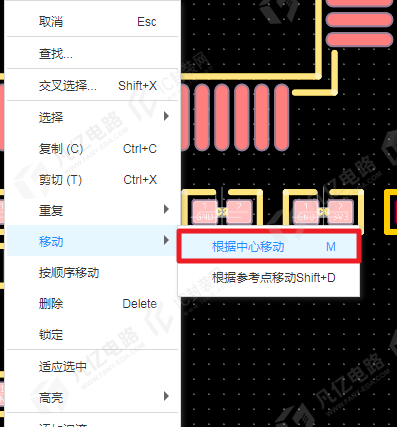

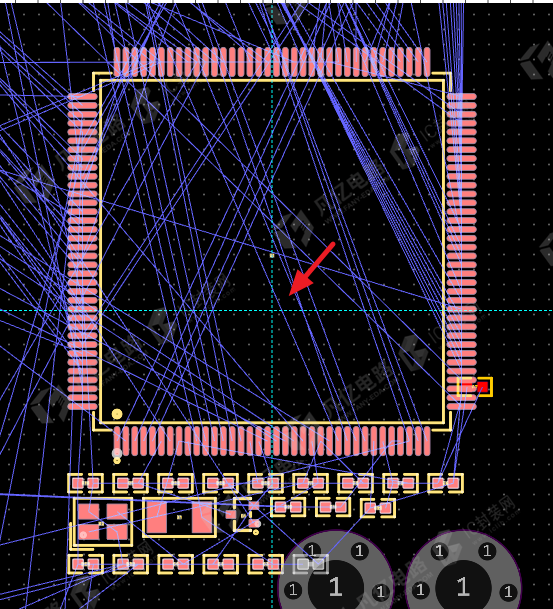

① 根据中心移动：选中器件或者其他对象，按快捷键“EMM”或者是直接右击选择“移动-根据中心移动”选项如下图6-18所示。即是根据所选所有对象的整体中心进行移动，如下图6-19所示。

② 根据原点移动：一般不会进行选择，并且一直处于不能被选中状态。

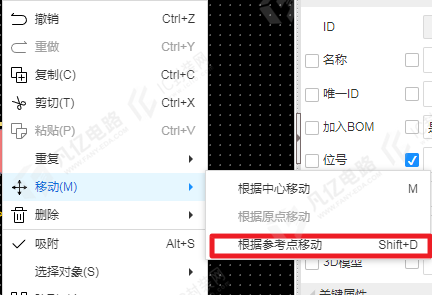

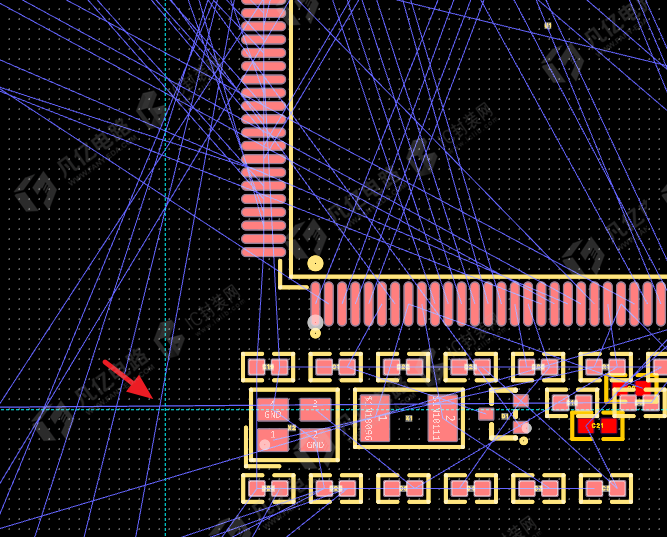

③ 根据参考点移动：选中器件或者其他对象，按快捷键“shift+D”，或者是直接右击选择“移动-根据参考点移动”选项如下图6-20所示。激活命令之后光标上显示“请选择参考点”，根据具体设计情况进行选择。即是根据自己选择的基准点进行移动，如下图6-21所示。

4 对齐

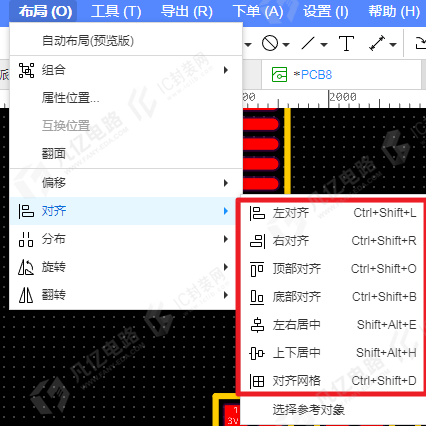

其他类设计软件通常是通过网格来对齐元件、过孔、走线的，嘉立创EDA提供非常方便的对齐功能，如图6-22所示，可以对选中的元件、过孔、走线等元素实行向上对齐、向下对齐、向左对齐、向右对齐、水平等间距对齐、垂直等间距对齐。

执行菜单命令“布局-对齐”即可弹出所有的对齐模式。

因为对齐的操作和原理图的类似，这里不再进行详细的说明，下面只给读者提供快捷键的说明，具体释义可以参考前文的内容，

左对齐（快捷键ctrl+shift+l）

右对齐（快捷键ctrl+shift+R）

顶部对齐（快捷键ctrl+shift+O）

底部对齐（快捷键ctrl+shift+B）

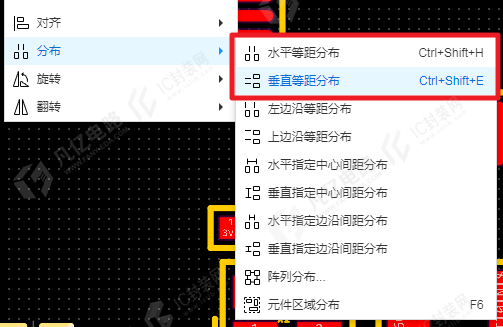

值得一提的是，水平等间距对齐以及垂直等间距对齐是在菜单栏“布局-分布”选项内，如下图6-23所示。并且下面的“水平/垂直指定中心间距分布”功能可以按照自己设计需求手动输入间距值，以致于器件根据自己设置的参数值进行等间距排列。
