线性直流电源的组成结构及作用用途

随着全球多样化的发展,我们的生活也在不断变化着,包括我们接触的各种各样的电子产品。线性直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后,通过主工作变压器隔离整流变换成直流电源,再经过控制电路和单片微处理控制器的智能控制下对线性调整元件进行精细调节,使之输出高精度的直流电压源,线性直流电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。下面主要介绍线性直流电源的组成部分及使用注意事项。

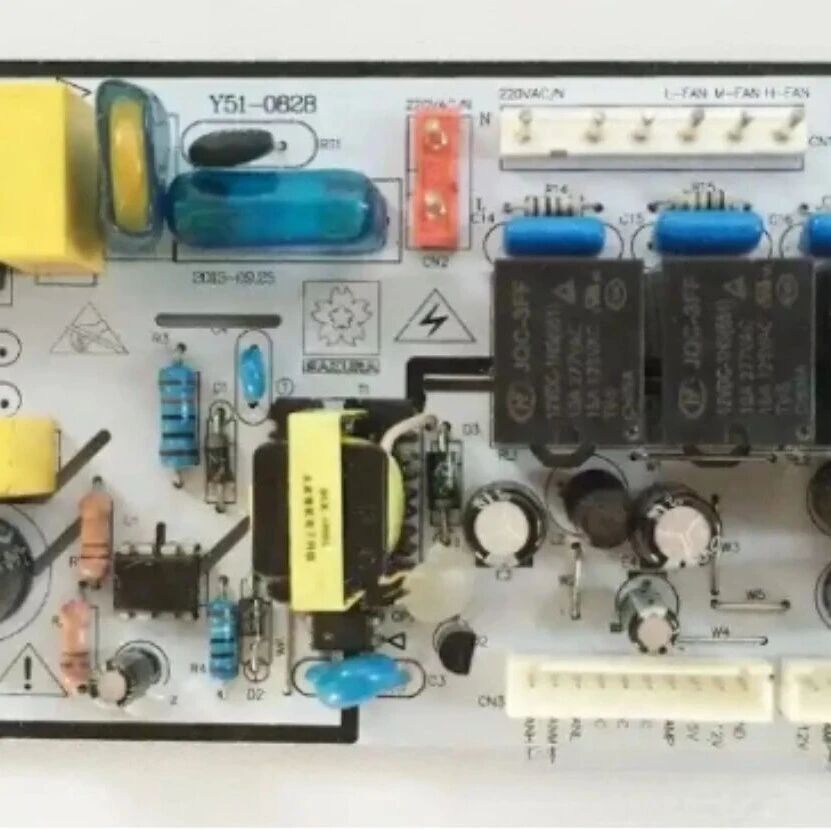

线性直流电源主要由:电源变压器、整流电路、滤波电路和稳压电路。


1.电源变压器

电源变压器是一种软磁电磁元件,功能是功率传送、电压变换和绝缘隔离,在电源技术中和电力电子技术中得到广泛的应用。

2.整流电路

“整流电路”(rectifying circuit)是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。20世纪70年代以后,主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间,用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。

整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电,这就是交流电的整流过程,整流电路主要由整流二极管组成。经过整流电路之后的电压已经不是交流电压,而是一种含有直流电压和交流电压的混合电压。习惯上称单向脉动性直流电压。

3.滤波电路

滤波电路常用于滤去整流输出电压中的纹波,一般由电抗元件组成,如在负载电阻两端并联电容器C,或与负载串联电感器L,以及由电容,电感组成而成的各种复式滤波电路。

4.稳压电路

稳压电路是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。这种电路能提供稳定的直流电源,广为各种电子设备所采用。

线性直流电源在操作的过程中,注意下面几个事项,可以有效避免出现不必要的麻烦。

1) 电压设定:打开直流电源开关,调节电压旋钮,使电压读数调至所需要的工作电联。需要降低电压时,应缓慢旋动电位器,使电压表下降的速度与手调旋钮的速度相适应。

电源变压器将来自电网的交流输入电压(例如220V,50Hz)变换为较低的交流电压(例如9V、12V、15V等)。

2) 恒流设定:接上负载,先将电流调节电位器调至最小。开启直流电源,将电流调至所需的电流值。

电源变压器通常有两个或两个以上的绕组,其中接交流电源的绕组叫初级绕组,其余的绕组叫次级绕组。初级绕组和次级绕组在电气上是绝缘的,因此,电源变压器在电压幅度变换的同时,实现了与电网电气隔离的作用。

3) 电压保护值设定:先将电压保护旋钮旋至最大,将输出电压调至所需保护值,然后缓慢逆时针调节直流电源电压保护电位器,直至直流电源发生过压保护。电压保护值一般应比工作电压高10% 左右,所以将输出电压调至比所需电压高1 0%左右,再缓慢逆时针调节电压保护电位器,直至直流电源发生过压保护。

整流电路是通过具有单向导电性能的半导体二极管,将正负交替的正弦交流电压变换为单向的脉动直流电压。

4) 电流报警值设定:先将电流报警旋钮旋至最大,将输出电流调至所需报警值,然后缓慢逆时针调节电流报警电位器,直至电源发出声光报警。

整流电路通常选用由4只二极管组成的桥式整流器件,简称整流桥。整流电路输出的脉动直流电压含有很大的交流成分,不能直接供电子电路使用。需要在整流电路之后连接滤波电路。

5) 本直流电源在接通或解除负载的瞬间,电压表读数会发生瞬时跳动,属正常现象。

在中小功率线性电源中通常采用电容滤波电路,将滤波电容直接并联在整流电路的输出端即可组成电容滤波电路。滤波电路能够滤除脉动直流电压中大部分的交流成分,使其变成比较平滑的直流电压。

6) 关机后,如需重新打开直流电源,请稍等片刻,不要频繁开关机,否则电源可能会损坏。

相信通过阅读上面的内容,大家对线性直流电源有了初步的了解,同时也希望大家在学习过程中,做好总结,这样才能不断提升自己的专业水平。
