凡亿专栏 | 光刻胶的主要技术参数
光刻胶的主要技术参数

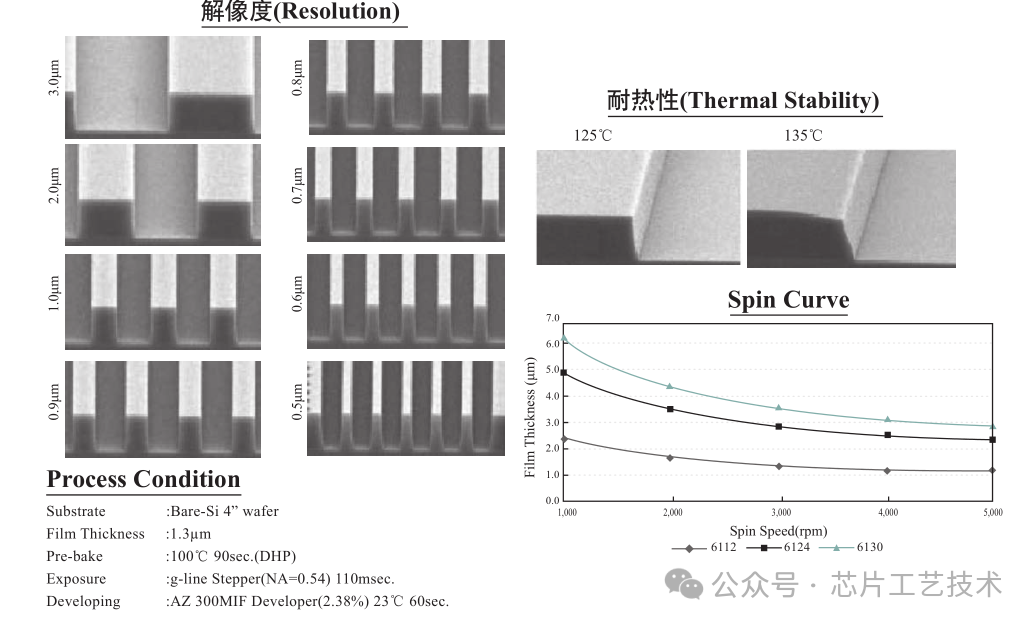

1)分辨率(resolution)。区别硅片表面相邻图形特征的能力。一般用关键尺寸(CD,Critical Dimension)来衡量分辨率。形成的关键尺寸越小,光刻胶的分辨率越好。


2)对比度(Contrast)。指光刻胶从曝光区到非曝光区过渡的陡度。对比度越好,形成图形的侧壁越陡峭,分辨率越好。


3)敏感度(Sensitivity)。光刻胶上产生一个良好的图形所需一定波长光的最小能量值(或最小曝光量)。单位:毫焦/平方厘米或mJ/cm2。光刻胶的敏感性对于波长更短的深紫外光(DUV)、极深紫外光(EUV)等尤为重要。


4)粘滞性/黏度 (Viscosity)。衡量光刻胶流动特性的参数。粘滞性随着光刻胶中的溶剂的减少而增加;高的粘滞性会产生厚的光刻胶;越小的粘滞性,就有越均匀的光 刻胶厚度。光刻胶的比重(SG,Specific Gravity)是衡量光刻胶的密度的指标。它与光刻胶中的固体含量有关。较大的比重意味着光刻胶中含有更多的固体,粘滞性更高、流动性更差。粘度的单 位:泊(poise),光刻胶一般用厘泊(cps,厘泊为1%泊)来度量。百分泊即厘泊为绝对粘滞率;运动粘滞率定义为:运动粘滞率=绝对粘滞率/比重。单位:百分斯托克斯(cs)=cps/SG。

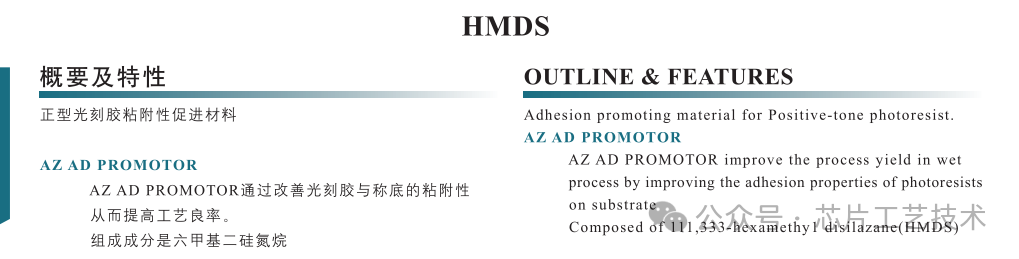

5)粘附性(Adherence)。表征光刻胶粘着于衬底的强度。光刻胶的粘附性不足会导致硅片表面的图形变形。光刻胶的粘附性必须经受住后续工艺(刻蚀、离子注入等)。

6)抗蚀性(Anti-etching)。光刻胶必须保持它的粘附性,在后续的刻蚀工序中保护衬底表面。耐热稳定性、抗刻蚀能力和抗离子轰击能力。

7)表面张力(Surface Tension)。液体中将表面分子拉向液体主体内的分子间吸引力。光刻胶应该具有比较小的表面张力,使光刻胶具有良好的流动性和覆盖。

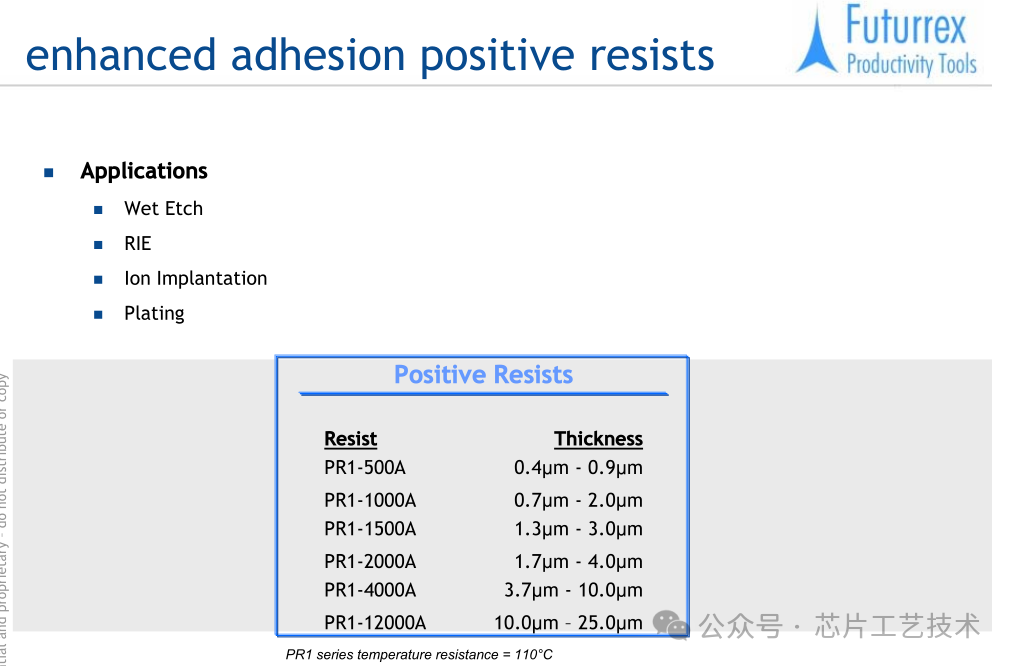

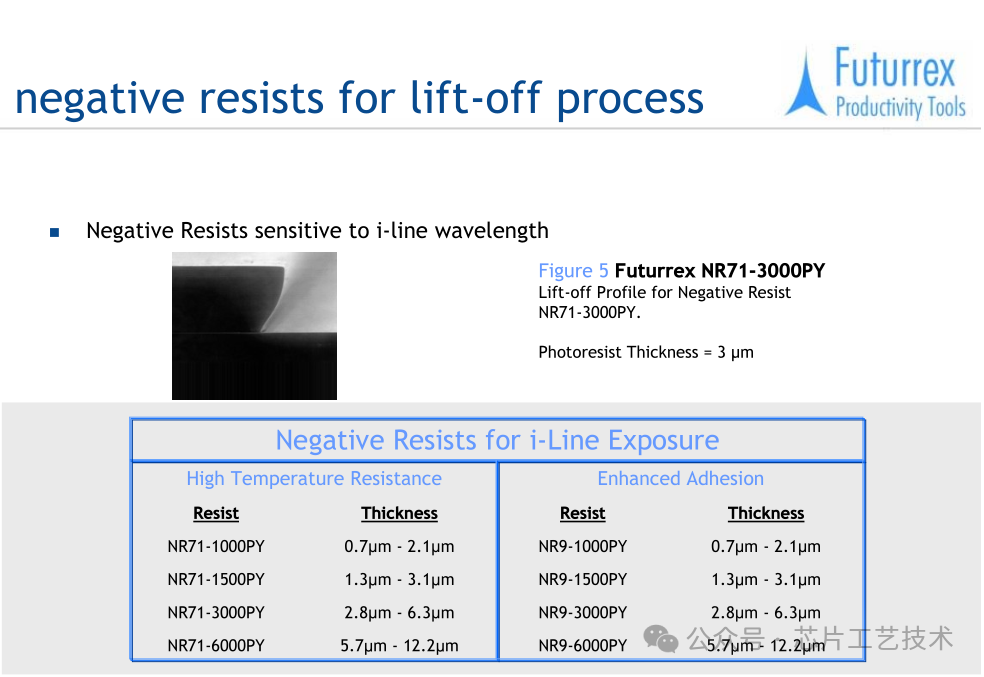

8)存储和传送(Storage and Transmission)。能量(光和热)可以激活光刻胶。应该存储在密闭、低温、不透光的盒中。同时必须规定光刻胶的闲置期限和存贮温度环境。一旦超过存储时间或较高的温度范围,负胶会发生交联,正胶会发生感光延迟。一般的光刻胶标的保质期是半年,而且要低温保存,不超过20℃的温度。美国Futurrex的胶保质期久,且可以常温保存,对于用量少的客户很是方便。

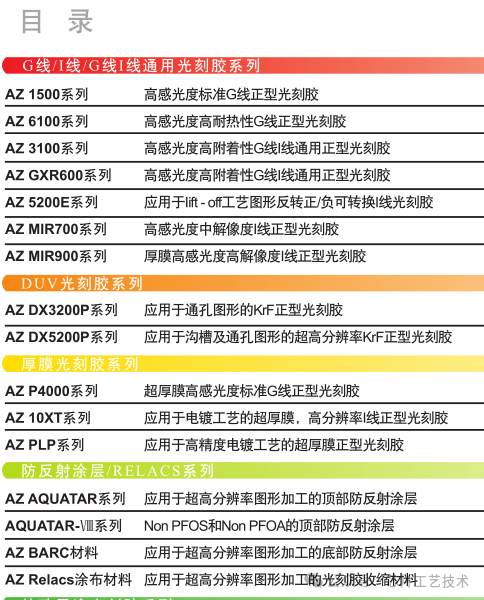

AZ的光刻胶是日常常用的光刻胶

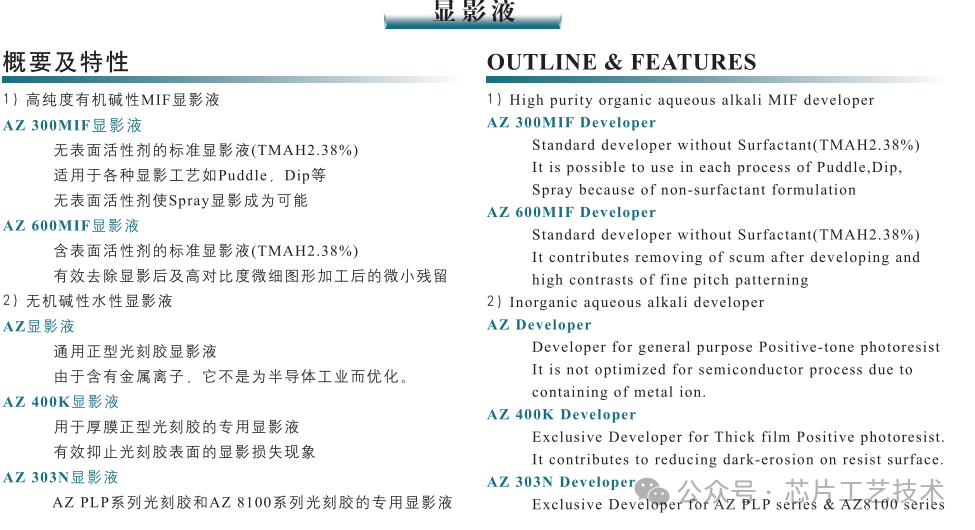

很多胶需要用专用的显影液,效果会更好,TMAH也常用作显影剂。

TMAH是一种含氮有机化合物,化学式为(CH3)4NOH。它是一种白色的晶体,具有很强的碱性,易溶于水和有机溶剂。TMAH具有很强的氧化性,可以用于氧化清洗、化学抛光等工艺。

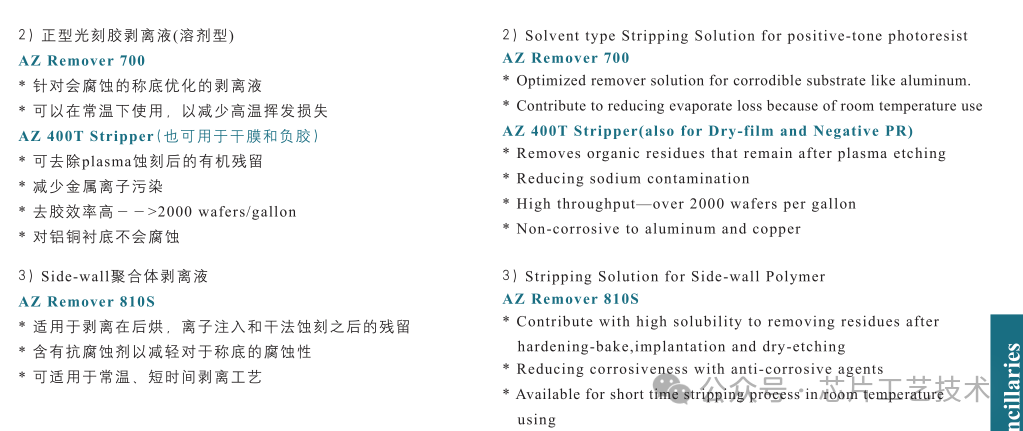

有的光刻胶去胶比较难,需要剥离液才能去掉,特别是ICP或者离子注入过的工艺。
