01.

说起来，地弹噪声这个东西，很多人学的时候觉得就是个概念，过了就忘了。这块把我坑惨了，真的。

三年前我在一家消费电子公司做硬件主管。当时给大客户做一款智能门锁，量产了5000套。样品阶段一切顺利，结果发出去不到一周就紧急叫停了。

原因很诡异：15%的板子在高温老化时，主控芯片莫名其妙烧坏了。不是短路，也不是静电，就是芯片内部IO口击穿。更奇怪的是，我们实验室测了几百片都没问题。

那段时间我天天泡在实验室。最后发现，就是地弹噪声——峰值达到2.3V的地弹！3.3V系统里，地电位直接弹到了电源电压的三分之二，芯片引脚相当于承受了反向电压，时间一长就击穿了。

那批货全部召回，返工加赔客户损失花了四十多万。老板的脸黑了整整一个月。

"地弹噪声不是'可能有问题'，而是'一定会在量产时出问题'——墨菲定律在硬件上的最佳体现。"

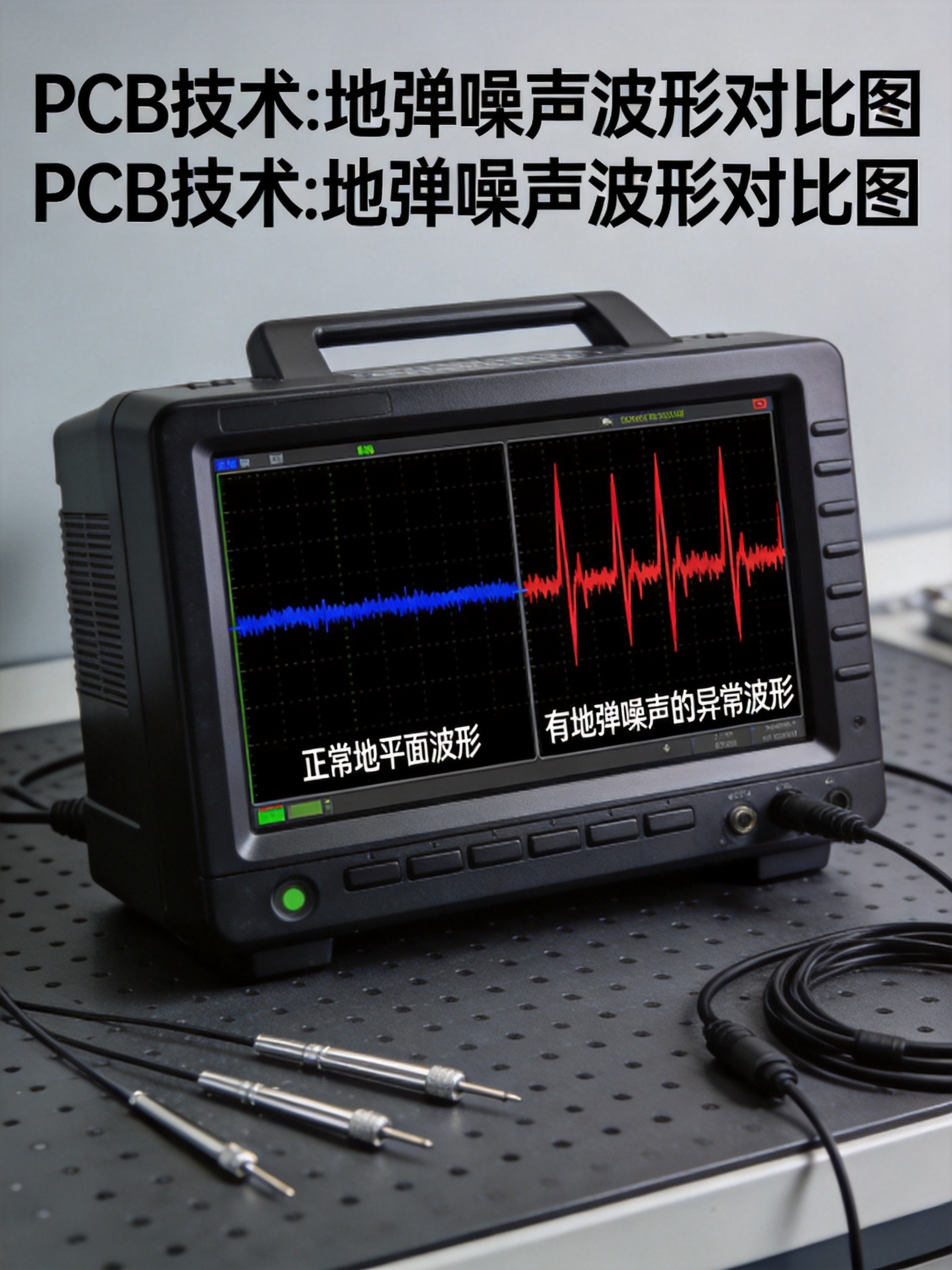

典型的地弹噪声波形，尖峰电压可能超过1V

02.

其实很多人觉得自己懂地弹噪声，但一到实际做板子，还是会犯各种错误：

"每个电源引脚都加了0.1uF电容，还多加了几个10uF的，肯定没问题"——错！电容放的位置不对，回路面积太大，加再多也没用。一个放对位置的，比十个放错位置的效果还好。

很多教材说单点接地好，于是有人在高速板上也搞单点接地。结果每个芯片的回流路径都绕一大圈，寄生电感超大，地弹直接起飞。高频电路里，完整的地平面才是王道。

很多人觉得地弹就是有点噪声，大不了误码，不会烧坏东西。这个想法最危险！地弹足够大时，会让芯片引脚承受超规格电压，发生闩锁效应，直接烧坏芯片。

03.

说穿了，地弹噪声的原理其实很简单：

当多个IO口同时从高跳到低时，会产生很大的瞬态电流。这个电流要流到地，但走线有寄生电感。根据U=L×di/dt，电感上就会产生电压压降。这个压降，就是地弹噪声。

简单说就是：很多开关一起动作 → 瞬间电流很大 → 地线上有电感 → 地电位被"弹"起来了。

💡 核心公式： V = L × di/dt
地弹电压 = 寄生电感 × 电流变化率
所以要减小地弹，要么减小L，要么减小di/dt，就这么简单。

我个人觉得，解决方法按优先级排序是这样的：

• 第一优先级：完整的地平面。成本最低、效果最好。多层板一定要有完整的地平面，不要乱开槽、打洞。
• 第二优先级：控制开关速度。很多芯片都可以配置IO口压摆率。不是所有应用都需要最快的开关速度，适当降低可以大幅减小di/dt。
• 第三优先级：去耦电容正确放置。尽量靠近电源引脚，过孔尽量短、粗。一个放对位置的0.1uF，比十个放错位置的效果还好。
• 第四优先级：减小回流路径面积。信号线下面一定要有完整的地平面，高速信号线不要跨分割。

跨分割会让回流路径大幅增加，地弹噪声也随之增大

04.

地弹不是孤立的问题，它会引发一系列连锁反应：

信号完整性问题：地弹让参考地电位不稳定，接收端看到的信号就会有错误跳变，导致误码。很多时候你以为是串扰，实际是地弹。

EMI电磁干扰：地弹产生的高频噪声会辐射出去，导致EMC测试不过。我见过很多产品，功能测试都没问题，一到EMC就死，最后发现就是地弹太大。

芯片寿命缩短：即使不足以立刻烧坏，长期反复应力也会加速老化，寿命大打折扣。这才是最隐蔽的危害。

05.

说个最现实的。我那次事故，返工花了四十多万。但如果在设计阶段，多花一个小时检查一下地平面的完整性，确认一下去耦电容的放置，那四十多万完全可以省下来。

这就是硬件工程师最残酷的地方：你做对了一百件事，没人记得；但做错了一件，所有人都记得。地弹这种东西，就是典型的"看不见的质量"——你做好了，它不会让性能提升多少，但做不好，一定会在某个你意想不到的时候给你致命一击。

• 量产10%故障率 → 损失几十万
• EMC测试不过 → 项目延期三个月
• 客户投诉 → 丢订单，坏口碑

• 设计阶段多花1小时检查
• 量产零故障 → 省几十万
• EMC一次通过 → 按时交付

所以啊，年轻的工程师朋友们，别总想着追求什么高大上的新技术。把电源完整性、信号完整性这些基本功打扎实了，比什么都强。

06.

其实地弹噪声这个问题，最能体现硬件设计的本质：你不是在画线条，你是在管理电流的路径。

新手画板子，只关心有没有连对，DRC有没有报错。而老手，脑子里想的是每个信号的回流路径，每个电源的电流怎么流，每个过孔会带来多大的寄生效应。这就是区别。

我常跟新来的工程师说，做硬件要有"地平面思维"——就是永远不要把地当成理想的零电位点，永远要思考：这个电流从哪来，要到哪去，路径是什么。

地弹噪声不是洪水猛兽，但也绝不是可以忽略的小问题。它就像电路板上的"隐形杀手"——你不重视它，它一定会跳出来咬你一口。但只要你理解了原理，掌握了正确方法，它就是完全可以控制的。
