信号没变小，锁相检测读数怎么变低了

传感器输出幅度没明显变小，锁相放大器给出的直流读数却下降了，换增益也解释不通。先检查参考相位：单相锁相检测测到的是信号在参考方向上的分量，不是与相位无关的完整幅值。相位偏开，同样的交流输入也可能被读小。Maya等人的一套1kHz锁相读出样机，专门用相位调节和双通道监测验证这个问题。它展示了怎样把“怀疑相位不对”变成一个可控的台架检查。

先理解读数：它带着一个余弦因子

锁相检测先让输入与同频参考进行相敏运算，再用低通保留需要的缓慢变化分量。对正弦输入、方波参考的理想模型，扣除输出偏置后，直流读数与输入幅值乘以cosφ成比例，φ是输入与参考的相位差。具体比例系数由参考波形和链路增益决定，不能随意混用不同仪器的公式。

这意味着：相差0°时有效读数最大；相差60°时，同样输入的同相分量只剩一半；接近90°时，同相通道可能接近零。后两项是理想模型的算例，不是传感器真的少了一半输出，更不是测量链已经没有信号。若此时只靠提高增益补数字，很容易把真正的相位问题藏起来。

单电源样机还要扣除中点偏置。论文电路以Vdd/2作为输出基准，读数接近这个基准才意味着该通道的有效分量接近零，不能把“输出不是0V”误判为仍有很大信号。

参考端同频，不代表相位已经对齐

电桥、分压网络、传感器寄生电容、前级滤波器和比较器都可能改变相位。激励与参考来自同一源，只解决频率关联，不能保证经过不同路径后仍然同相。论文样机在参考路径加入可编程移相网络，并实际比较不同设置下的波形位置。

移相测试有一个很实用的观察方式：保持周期相同，比较对应过零点或同类边沿的时间差，再换算为相位。频率为f、时间差为Δt时，相位差大小为360°·f·Δt。应使用相同斜率方向的交点，避免把上升沿与下降沿混在一起，也不要靠截图的左右位置猜相位。

同样的时间延迟在不同频率对应不同相位。因此更换激励频率、滤波器或传感器后，不能默认旧的校准控制字仍然有效。需要核对的是到达检波节点的实际参考与信号，而不仅是信号发生器输出端。

用正交通道辅助，但别把“过零”当成充分条件

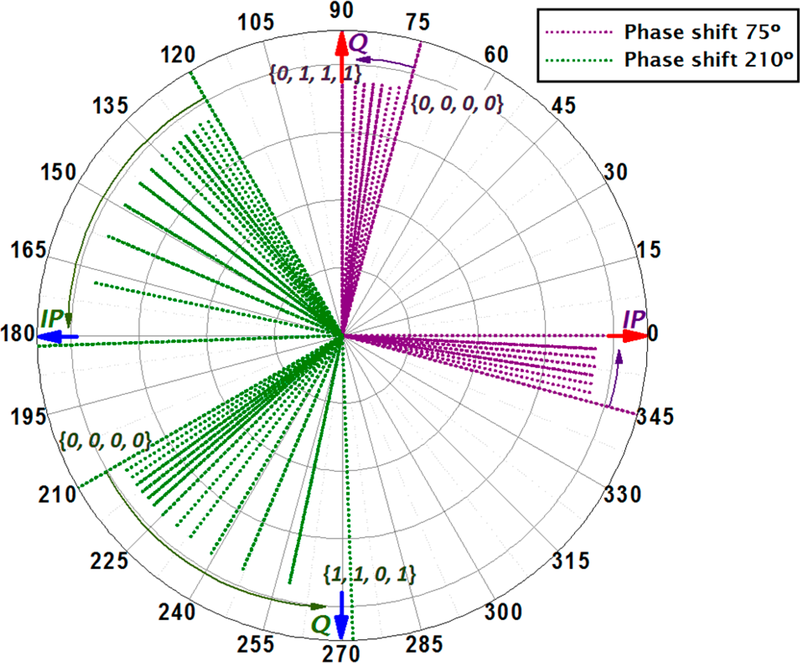

这套样机使用X、Y两个相敏通道，参考之间相差90°。去掉共同偏置后，两个理想输出分别对应幅值乘以cosφ和sinφ。控制器调整参考相位，让Y通道回到中点基准，再由X通道读取幅值。论文以1kHz、6mV输入，分别设置75°和210°初始相差验证调整过程。

Y回到基准附近，只是校准判断的一部分。输入本来接近零、通道失调未扣除，或者前级已经饱和，都可能让结果失去意义；而同相与反相都可能使Y过零，两种状态下X的符号不同。因此调试时必须同时看X、Y和前级波形，不能只写一个“Y等于阈值就成功”的程序条件。

对包含电阻与电容的复阻抗，幅值与相位本来就都承载信息，更应保留双通道数据。把相位自动旋到零再只存一个幅值，可能丢掉本来需要分析的传感器信息。

最后一个坑：相位改了，输出还没稳定

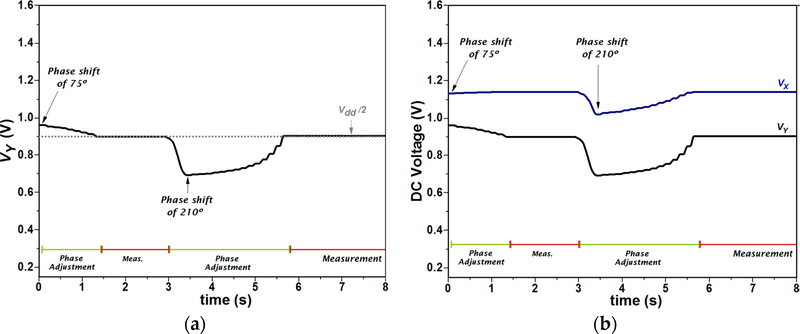

相敏运算之后有低通，控制字改变后，输出不会瞬间达到新值。该样机在每次数字位改变后等待120ms，让两个通道建立，再继续判断；实验还先测量无信号时的系统失调，并在记录前扣除。相位校准不是只执行一次移相命令，还包含等待和基准处理。

120ms是该电路的选择，不是通用等待时间。自己的低通阶数、截止频率和误差预算不同，应实际记录一次相位阶跃后的输出，找到达到允许误差所需的时间。若读取过早，控制器可能把滤波器过渡误当成相位残差，连续调节反而使测量更不稳定。

台架验证可以很小：接入已知恒幅同频信号，只改参考相位，记录X、Y和等待时间；确认前级未削顶后，再换回传感器。先证明测量链按预期响应，才能判断异常究竟来自传感器还是读出方式。

单相锁相读数同时受幅值和相位影响，数字变小不能直接等同于传感器信号变弱。下一次调试先用恒幅信号做参考相位扫描，并等输出稳定后再比较；你们当前保存的数据，能区分输入真的变小、参考相位偏移和低通尚未建立这三种情况吗？
