浮地 · 寄生电容 · 共模回路

电路已经浮地，为何高频干扰还能钻进来？

浮地切断的是有意连接，寄生电容仍在替高频电流搭桥

浮地系统与保护地或机壳没有直接导线连接，但模块、屏蔽层、线缆和相邻铜皮之间仍存在寄生电容。频率升高后，寄生容抗下降，共模干扰电流可以经空间电场与机壳闭合回路。浮地不是自动的高频隔离。

绝缘表测起来阻值很高，原理图上也没有把模块地接到机壳，工程师据此判断共模电流无路可走。可到了辐射抗扰度或快速瞬态测试，浮地模块仍会复位，示波器上还能看到地电位一起跳动。

问题不在于那根地线是否存在，而在于高频下还有哪些阻抗路径存在。对EMC来说，一小片铜与机壳之间的寄生电容，就可能成为足够有效的回路。

浮地不是没有参考，而是参考关系变了

浮地电路内部仍有自己的零电位参考，所有信号和电源电流都围绕这个本地参考闭合。所谓浮地，只是它没有通过低阻导线固定到外部地或机壳。

图 1  浮地模块与机壳之间仍存在寄生电容

模块面积、与机壳距离、隔离变压器绕组、连接器和线缆都会形成分布电容。原理图没有画，不代表物理结构里不存在。

绝缘电源内部的变压器原副边绕组之间也有寄生电容。开关节点的高dv/dt可经这只电容把共模电流注入次级，哪怕外部没有一根地线直接跨过隔离带。

频率越高，寄生电容越像一条通路

电容容抗随频率升高而降低。直流绝缘测试看到的是泄漏和绝缘电阻，高频干扰看到的却可能是一条由寄生电容组成的低得多的阻抗路径。

图 2  高频共模电流经寄生路径闭合

干扰电流从源进入浮地模块，经线缆、负载或屏蔽结构离开，再通过机壳与寄生电容回到源。只要回路闭合，模块地就可能整体抬升或下降，内部接口也可能把共模转换成差模。

线缆往往决定回路面积。浮地板单独放在桌面上可能正常，装入金属机壳并接上长线后，共模路径和天线效率都会改变，所以裸板结论不能直接代表整机。

若故障只在某一频段出现，可以估算主要寄生电容在该频率下的容抗，再与线缆、机壳和滤波器阻抗比较。这个数量级判断常能帮助筛掉不可能的回路。

屏蔽、隔离和浮地不能互相替代

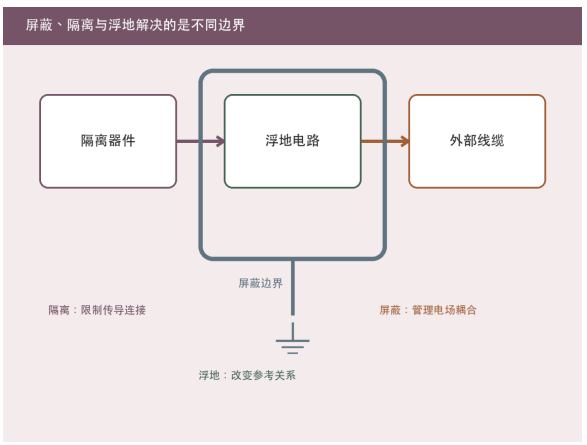

图 3  隔离、浮地与屏蔽边界的关系

· 隔离：限制有意的传导连接和可承受的隔离电压，但仍有隔离电容。

· 浮地：改变本地参考与外部地的连接方式，不能自动消除空间耦合。

· 屏蔽：为电场耦合提供受控边界，接法不当也可能把电流引入敏感地。

· 滤波：在接口处给共模电流提供预期路径，同时避免高频电流穿过核心电路。

屏蔽层若在错误位置与信号地相连，可能把外部共模电流直接送进敏感参考。连接点选择应围绕电流先到机壳还是先到电路来判断。

模块与机壳的距离缩短、屏蔽罩面积增加、隔离电源变压器更换或线缆走向改变，都会改变寄生电容和回路面积。即使原理图完全没有变化，EMC表现也可能明显不同。

所以整改记录应包含结构照片、线缆布置和连接点，而不只是原理图版本。只有物理条件可复现，寄生路径的判断才可以被下一次设计复用。

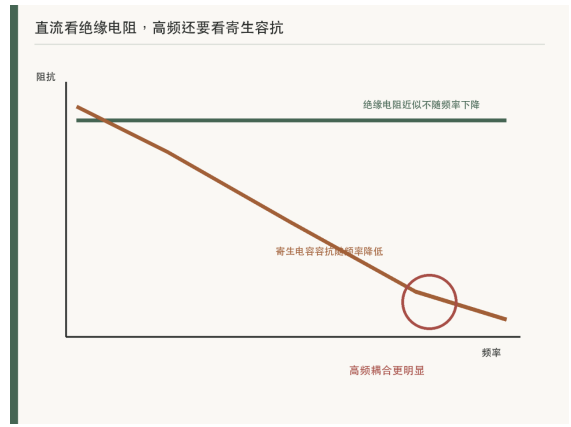

图 4  绝缘电阻与寄生容抗对应不同频段

1. 画出浮地模块、机壳、屏蔽层、线缆和相邻铜皮的物理关系。

2. 标出可能的寄生电容，并按干扰频段判断哪条容抗最低。

3. 用电流探头或近场探头观察线缆共模电流，确认入口与出口。

4. 改变模块与机壳距离、屏蔽连接或接口滤波，观察故障是否随路径变化。

5. 在最终结构、线缆和安装方式下复测，不能只在裸板状态判断。

工程判断：浮地主要切断直流和低频的直接连接；高频下，寄生电容仍能让共模电流闭合。EMC整改要管理这条回路，而不是只确认地线有没有接。

整改效果要用同一布置、同一线缆和同一探头位置复测。仅凭某个地线一接就不死机，不能区分是回路变小、共模电流转移还是测量条件被改变。

浮地系统最容易让人产生一种安全感：既然没有线连到地，干扰就进不来。可高频世界里，铜皮、机壳和空气间隙都可能构成电容，线缆又会把回路伸到设备外。

把结构中的寄生电容画进原理图，再沿电流方向走一圈，许多看似神秘的共模故障会变得可验证。
