当一个元件封装包含多个相对独立的功能Part（部件）时，可以使用多Part。原则上，任何一个元件都可以被任意地划分为多个Part（子件），这在电气意义上没有错误，在原理图的设计上增强了可读性和绘制方便性。

子Part是属于元件的一个部分，如果一个元件被分为多Part，则该元件至少有两个Part，元件的管脚会被分配到不同的Part当中。下面以常见的多Part器件“运算放大器”，来讲述一下多Part元件的创建方法。

（1）找到数据手册中引脚功能的描写，此处以创建“LM358DR”器件为例，分析元件的引脚分配，如图3-17所示。

（2）从数据手册图中可以看出，4、8号引脚是电源引脚，1、2、3号引脚加上电源4、8号引脚，是一个相对独立功能的Part，5、6、7号引脚是一个Part，因此该元件可以分配为两个子Part。

（3）按照本书3.3章节内容单Part元件的创建方法创建LM358DR器件的“Part 1”，如图3-18所示。

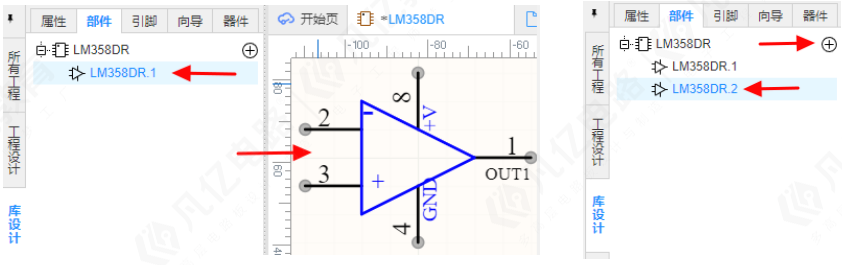

图3-18 LM358DR器件的“Part 1” 图3-19 添加“Part 2”

（4）选择左侧栏“库设计-部件”面板，在其弹出的对话框内点击“”生成“Part 2”，如图3-19所示

（5）按照第（2）步分配的好的Part 2的引脚绘制“Part 2”；在顶部工具栏点击“”快捷按钮，或者执行菜单命令“放置-折线”，激活指令鼠标光标变成十字形，并附着一个“”图标显示在工作区中，在工作区中绘制一个三角形框，如图3-20所示。

图3-20绘制“三角框”           图3-21编辑引脚名称

（6）点击顶部工具栏中放置引脚快捷按钮“”，或者执行菜单命令“放置-引脚”，激活指令鼠标光标变成十字形并附着一个引脚“”图标。移动鼠标到合适的位置进行放置引脚，按“tab”键编辑引脚编号、引脚名称，单击鼠标左键完成放置，如图3-21所示；单击鼠标右键或者按“Esc”键退出放置状态。

（7）对于元件属性设置，参考上述单Part元件的属性设置即可。在“左侧栏-库设计-部件”面板中，选中Part鼠标右键可以对Part新建、删除和重命名，如图3-22所示；多元件即创建完成，如图3-23所示。

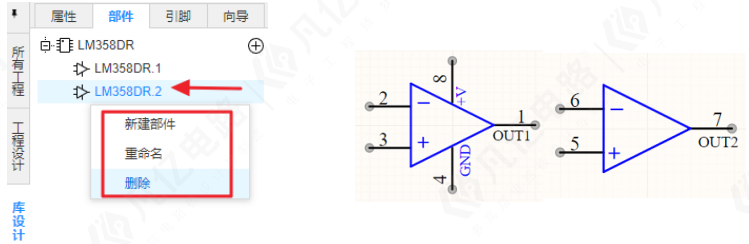

图3-22删除或重命名“Part”                图3-23创建完成的“Part 1、Part 2”
