单part件元件的创建

1. 新增或新建新元件

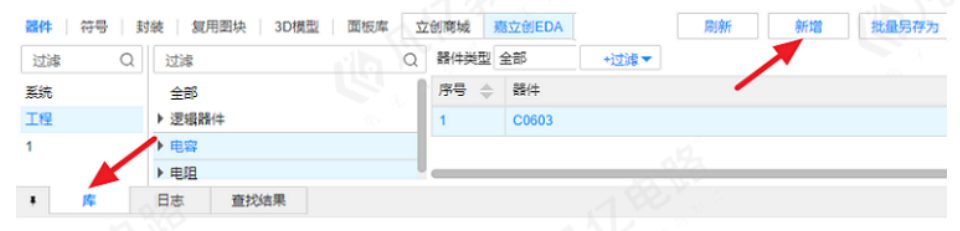

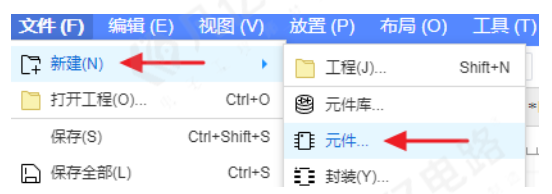

在元件库编辑器界面底部面板左下角选到“库”选项，调出元件的工作面板，单击元件列表上的“新增”按钮，添加一个新元件,如图3-8所示；或者执行菜单命令“文件-新建-元件”，新建一个新元件，如图3-9所示。

图3-8  新增元件

图3-9  新建元件

2. 对新元件命名

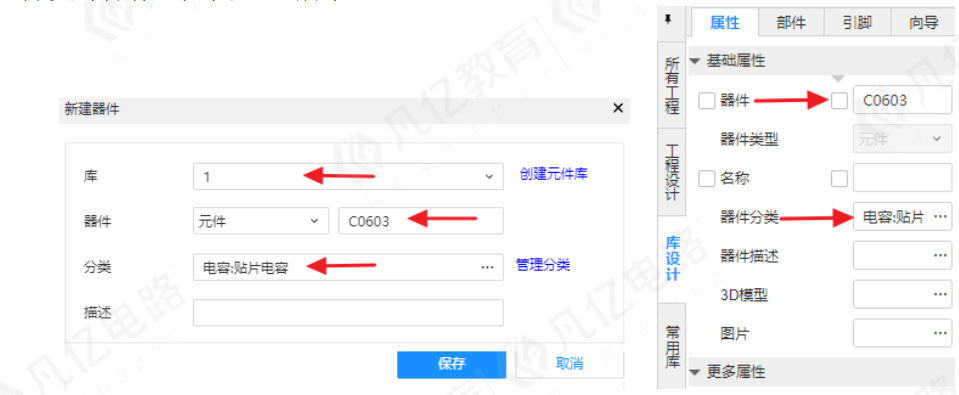

新建元件之后，将会弹出“新建器件”弹窗，可以对新建元件进行命名、分类、指定元件库等操作，如图3-10所示；如果需要对建立完成的元件重命名、分类等操作，可以在“左侧栏-库设计-属性”面板进行更改命名、分类等操作，如图3-11所示。

图3-10 新建元件命名                          图3-11 对元件重新命名

3．绘制元件符号边框并设置其属性

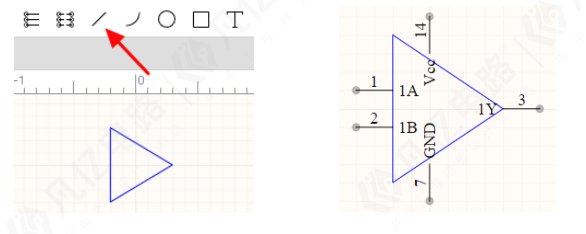

1.绘制元件符号边框

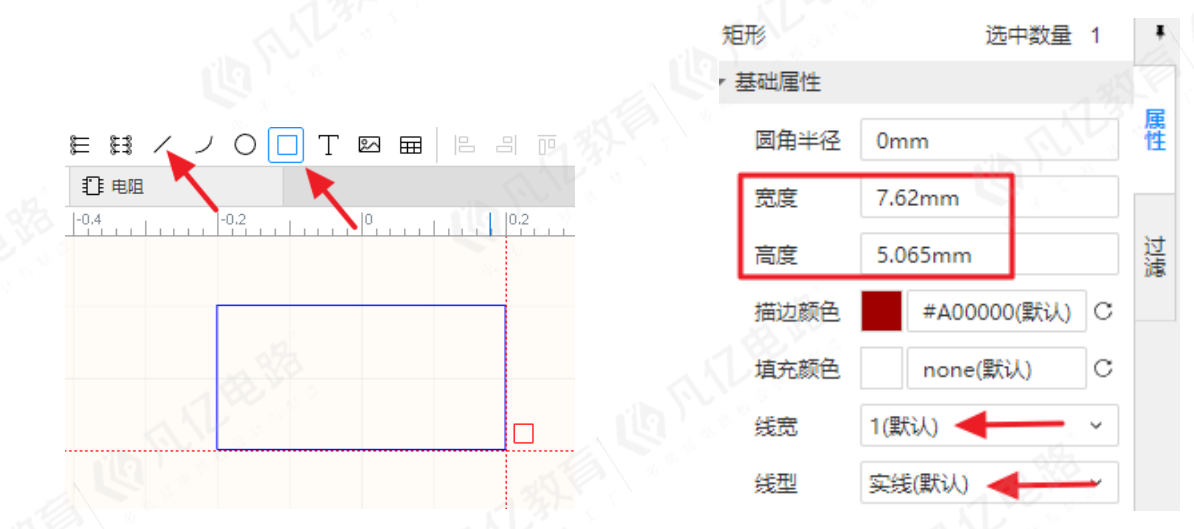

（1）在顶部工具栏点击“”或“

”快捷按钮，如图3-12中所示，激活指令鼠标指针变成十字形并附着一个矩形图标显示在工作区中。

（2）移动鼠标到合适的位置，单击左键，确定元件符号矩形边框的一个顶点，继续移动鼠标到合适的位置单击，确定元件符号矩形边框的对角顶点，即放置符号边框完成；单击鼠标右键或者按“Esc”键退出放置状态，如图3-12中右图所示。

2.矩形框属性设置

符号边框放置完成后，选中矩形框对应右侧面板中的“属性”对话框自动弹出，在此对话框内对矩形框尺寸进行调整到需要大小；如图3-13所示，建议“线宽”默认，“线型”选择实线。

  图3-12 绘制元件符号边框                    图3-13 矩形框属性

4.放置引脚并设置其属性

1.放置管脚

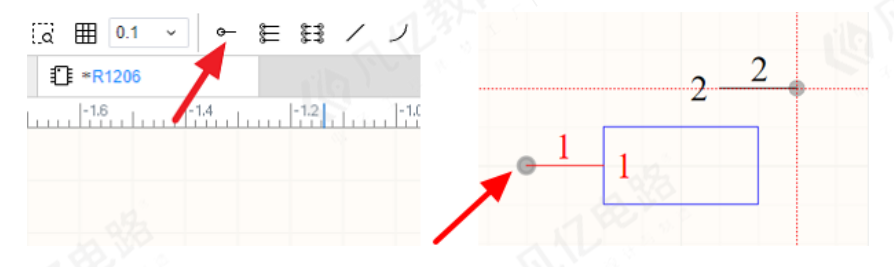

（1）单击顶部工具栏中放置引脚快捷按钮“”，或者执行菜单命令“放置-引脚”，如图3-14中左图所示，激活指令鼠标指针变成十字形并附着一个引脚符号。

图3-14 放置引脚

（2）移动鼠标到合适的位置，单击鼠标左键完成放置，单击鼠标右键或者按“Esc”键退出放置状态。

（3）放置引脚时，一端会出现一个“”表示此端具有电气特性，如图3-14中右图所示，有电气特性的一端需要朝外放置，用于原理图设计时连接电气走线。

（4）在放置的过程中可以通过空格键来调整方向。

2.管脚属性设置

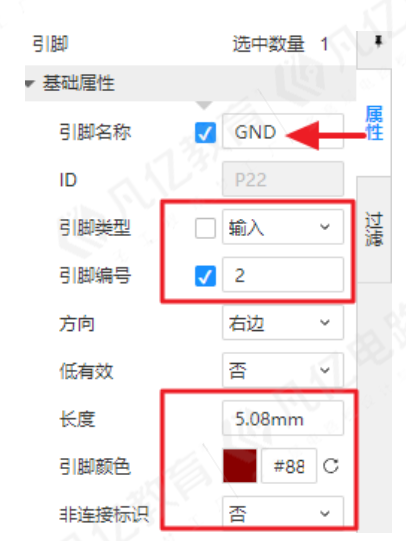

放置完成后选中引脚，可在“右侧栏-属性”面板对引脚属性进行设置，如图3-15所示，在此对引脚属性设置进行介绍。

（1）引脚名称：设置引脚名称，方便设计者对信号的识别，如：“VCC”“GND”。

（2）引脚类型：引脚的电气类型，可选择输入、输出和双向。

（3）引脚编号：引脚序号，和PCB封装管脚唯一配对的序号，如“1”“2”“3”……或极性元件的“A”“K”等。

（4）低有效：选择引脚是否为低电平有效。

（5）长度：引脚长度设置。

（6）非连接标识：设置引脚是否为不连接或悬空。

图3-15引脚属性设置

常规设计中，电气类型一般默认选择“双向”即可。

5.元件属性设置

上述步骤按照要求做好之后，图形元素基本就绘制完毕了，这个时候需要对绘制好的这个元件属性进行设置。

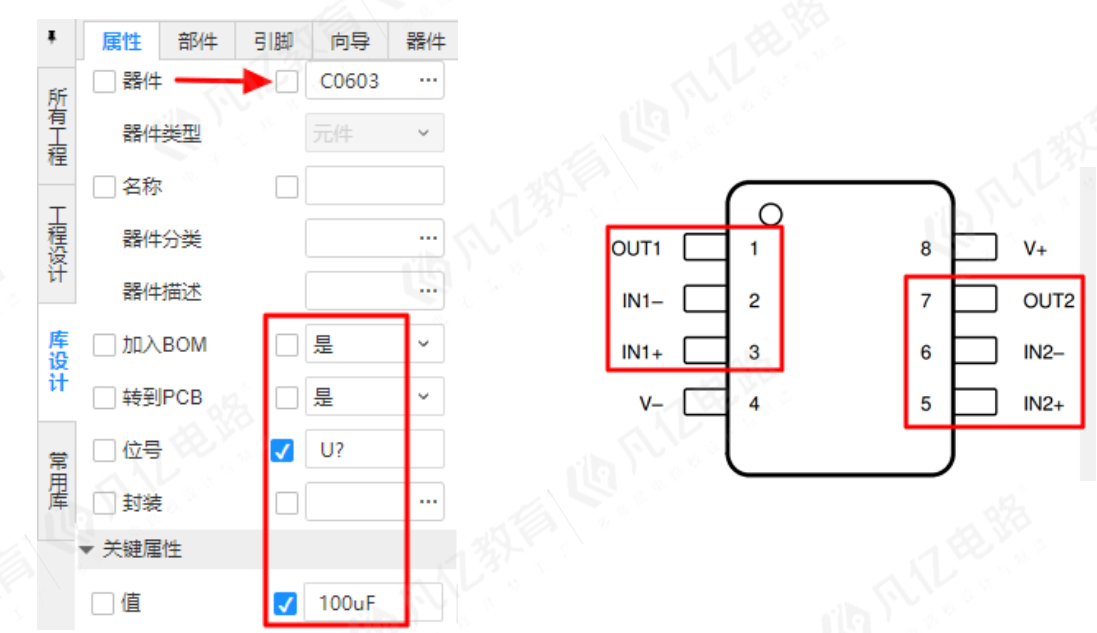

在元件编辑界面左侧栏的“库设计-属性”对话框设置元件属性；元件属性栏：包含器件、值、加入BOM、转到PCB、封装等属性，如图3-15所示。

（1）器件:一般填写器件型号，可以更改符号所对应的器件。

（2）值：在“更多属性”选项中添加“值”选项；用来填写元件的大小参数或者型号参数，例如电阻器的阻值、电容器的容值。

（3）加入BOM：原理图导出BOM表（物理清单）时该器件信息是否加入到BOM表中。

（4）转到PCB：如果设置“否”该器件不会在封装管理器中出现，也不会在PCB中呈现。

（5）位号：即识别元件的编码，常见的有“C?”“R?”“U?”。

（6）封装：单击输入框，即可选择添加PCB封装，同时也可以对已存在的PCB封装进行更换或者编辑操作。

图3-16 元件属性栏图                   3-17  LM358DR数据手册
