实践是检验真理的唯一标准。通过前面介绍的元件的创建方法学习了如何创建元件库，下面通过从易到难的实例来巩固所学内容。

（1）执行菜单命令“文件-新建-元件库”，创建一个新的元件库，如图3-26所示。

（2）执行菜单命令“文件-新建-元件”，在弹出的“新建器件”弹窗中，器件名称填写“CAP”，如图3-27所示；点击“保存”即完成新建元件。

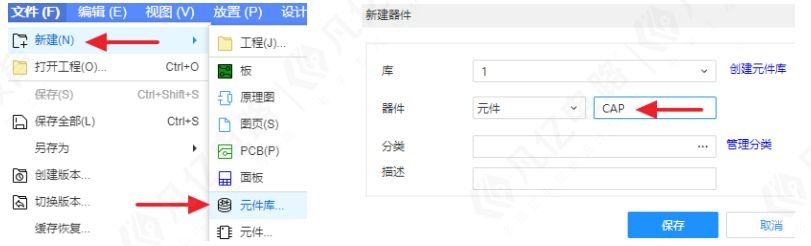

图3-26新建元件库                    图3-27新建器件弹窗

（3）执行菜单命令“放置-折线”，放置两条线，代表电容的两极，如图3-28（a）所示。

（4）点击顶部工具栏放置单个引脚快捷按钮“”，或者执行菜单命令“放置-引脚”，在放置状态下按“Tab”键，对管脚属性进行设置，管脚名称和管脚序号统一为数字1或2，上下分别放置管脚序号为“1”和“2”的管脚，如图3-28（b）、（c）所示。

（5）对于这类电容，管脚不需要进行信号识别，选中引脚在“右侧栏-属性”面板中，把“引脚名称”选项前面的勾“”去掉，表示为不可见，这样可以有更加清晰的显示效果，如图3-28（d）所示。

（6）如果此电容是区分极性，那么可以根据实际的管脚情况，用菜单命令“放置-折线”指

令或者“放置-文本”指令，绘制极性标识，如图3-28（e）所示。

             图3-28电容的绘制过程                         图3-29电容元件属性设置

（7）在元件编辑界面左侧栏，对其元件属性进行设置，如图3-29所示，位号设置为“C?”，值填写为“10uF”器件描述填写为“极性电容”，封装选定为“3528C”。到这步即完成了电容元件的创建。
