多part元件符号创建实例—运放器件
浏览量:59
发布时间2026-04-07 17:12:28

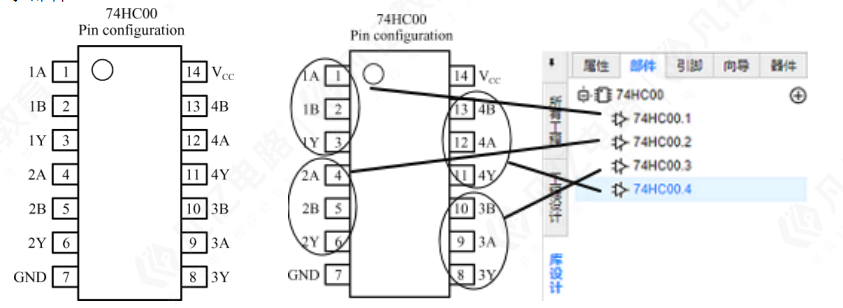

原则上,任何一个元件都可以被任意地划分为多个子件,如图3-35所示,芯片74HC00中的4个与非门,可以分别创建一个子件。

(1)分析子件管脚的分配,如图3-36所示,74HC00可以根据4个与非门的独立功能划分为4个子部件。

图3-35  74HC00                    图3-36  子部件管脚的分配

(2)执行菜单命令“文件-新建-元件”,新建一个名称为“74HC00”的元件。

(3)单击顶部工具栏中快捷按钮“”,或者执行菜单命令“放置-引脚”,绘制一个三角形,如图3-37所示。



图3- 37绘制三角形          图3- 38 “部件1”的引脚放置

(4)放置部件1规划的管脚,可以按照三角的方式放置,对于公用的VCC和GND管脚也可以放置在这个子件里面,如图3-38所示。

(5)在左侧栏“库设计-部件”面板上方点击“”符号,分别创建“部件2、3、4”。

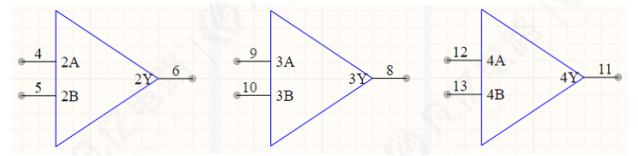

(6)按照第(1)步的方法,将功能模块的分类及第(3)、(4)步的创建方法分别绘制好元件内容,如图3-39所示。

图3-39 部件2、部件 3、部件4

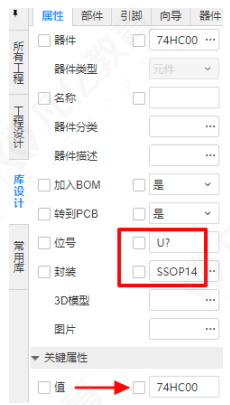

(7)在“左侧栏-属性”面板对其元件属性进行设置,如图3-40所示,位号设置为“U?”,在“更多属性”选项中添加“值”选项,值设置为芯片型号“74HC00”,从查询的资料中选出相应的封装,封装名为“SSOP14”,即可完成此多部件元件的创建。

图3-40  74HC00元件属性设置
