在设计原理图之前对原理图页进行一定的设置，可以提高设计原理图的效率。虽然在实际的应用中，有时候不进行设置也没有很大关系，但是基于设计效率的提高，推荐读者进行设置。

4.2.1  原理图页大小的设置

（1）双击原理图空白处，打开右侧“属性”面板栏，如图4-2所示。

（2）鼠标单击“图纸尺寸”选项，可以在下拉列表中选择合适的标准尺寸的原理图页面。在标准尺寸中没有合适的尺寸可以修改“图纸宽度”和“图纸高度”来自定义图纸尺寸，如图4-3所示。

（3）一般来说，这个自定义尺寸是画完原理图之后根据实际需要来定义的，这样可以让原理图不至于过大或者过小。

            图4-2 原理图页大小的设置                     图4-3页面大小的参数设置

4.2.2  原理图栅格的设置

栅格的设置有利于放置元件及绘制导线的对齐，以达到规范和美化设计的目的。

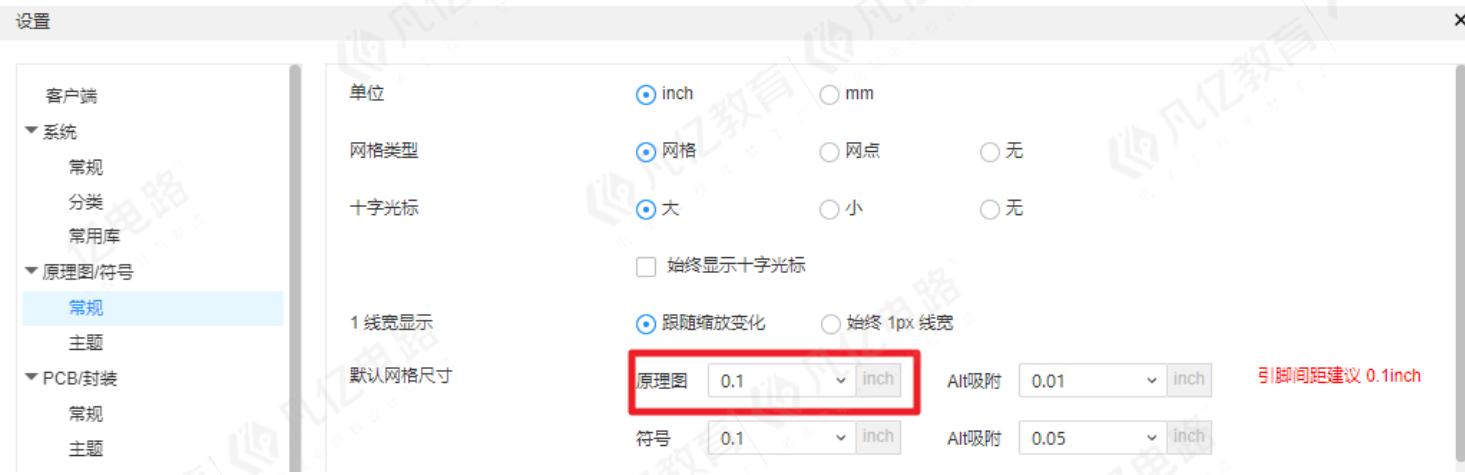

执行菜单命令“设置-原理图/符号-通用”，可以进入如图4-4所示“设置”对话框。

图4-4  栅格设置

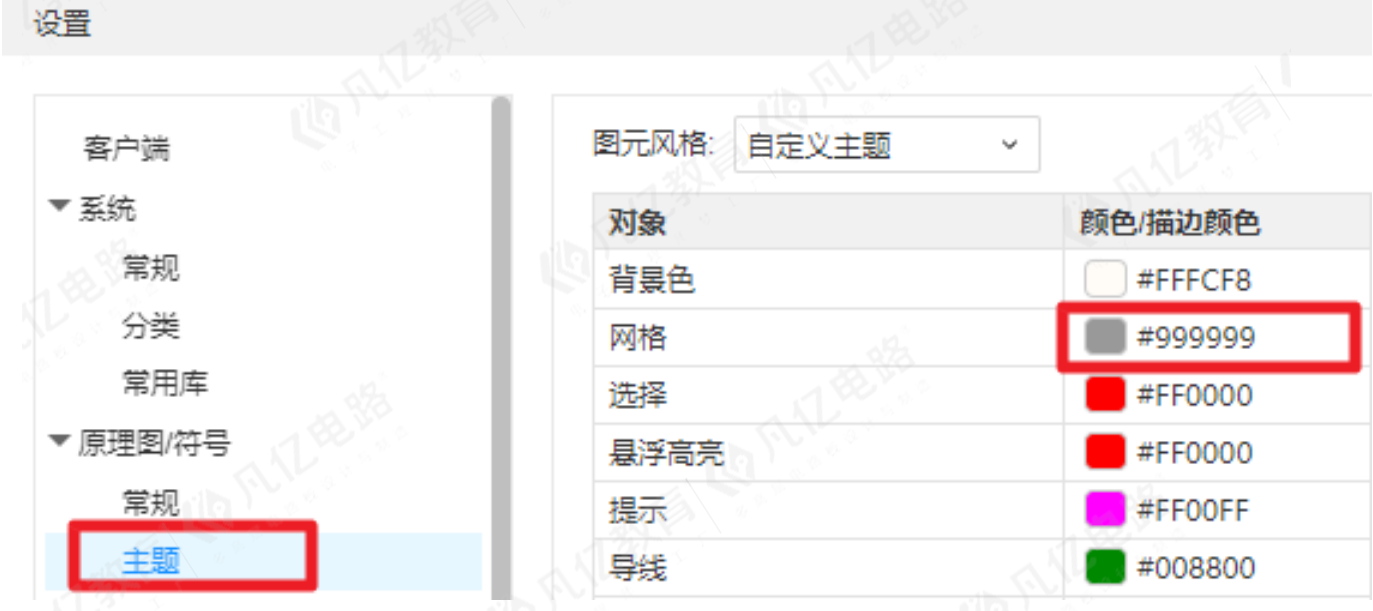

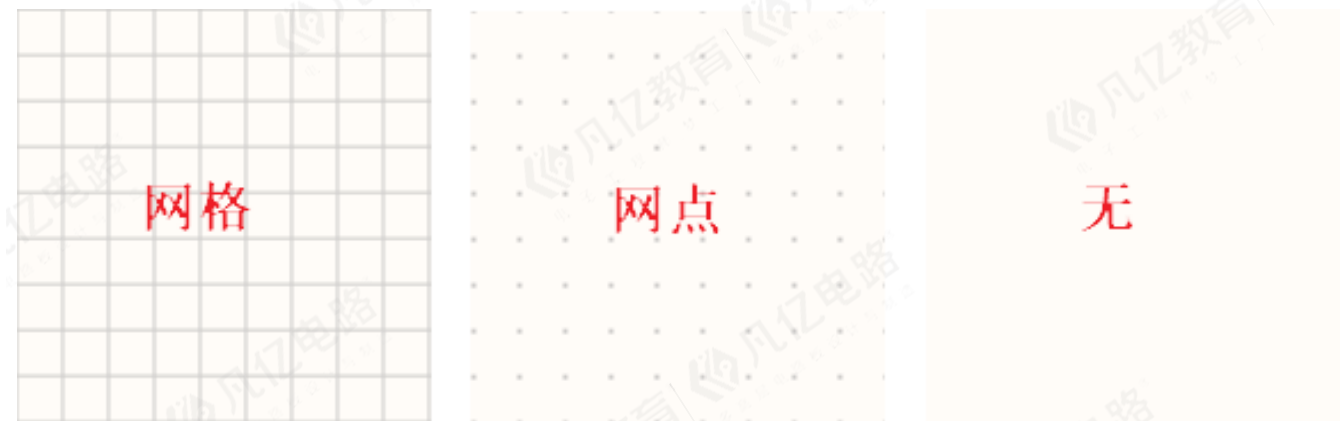

嘉立创EDA提供三种栅格类型“网格”、“网点”和“无”，效果如图4-5所示，一般推荐设置为“网格”，在默认网格尺寸可以对网格大小进行设置推荐设置为0.1inch。单击“主题”选项，可以对网格的显示颜色进行设置，如图4-6所示。

图4-5网格类型

图4-6网格颜色设置

4.2.3  原理图模板的应用

嘉立创EDA提供一种“半成”的原理图，称为模板，默认包含了设计当中的标题栏、外观属性的设置，方便开发人员直接调用，大大提高了效率。

1自定义模板的创建

在实际项目中，需要用到符合自己设计的模板，这个时候需要自定义模板。

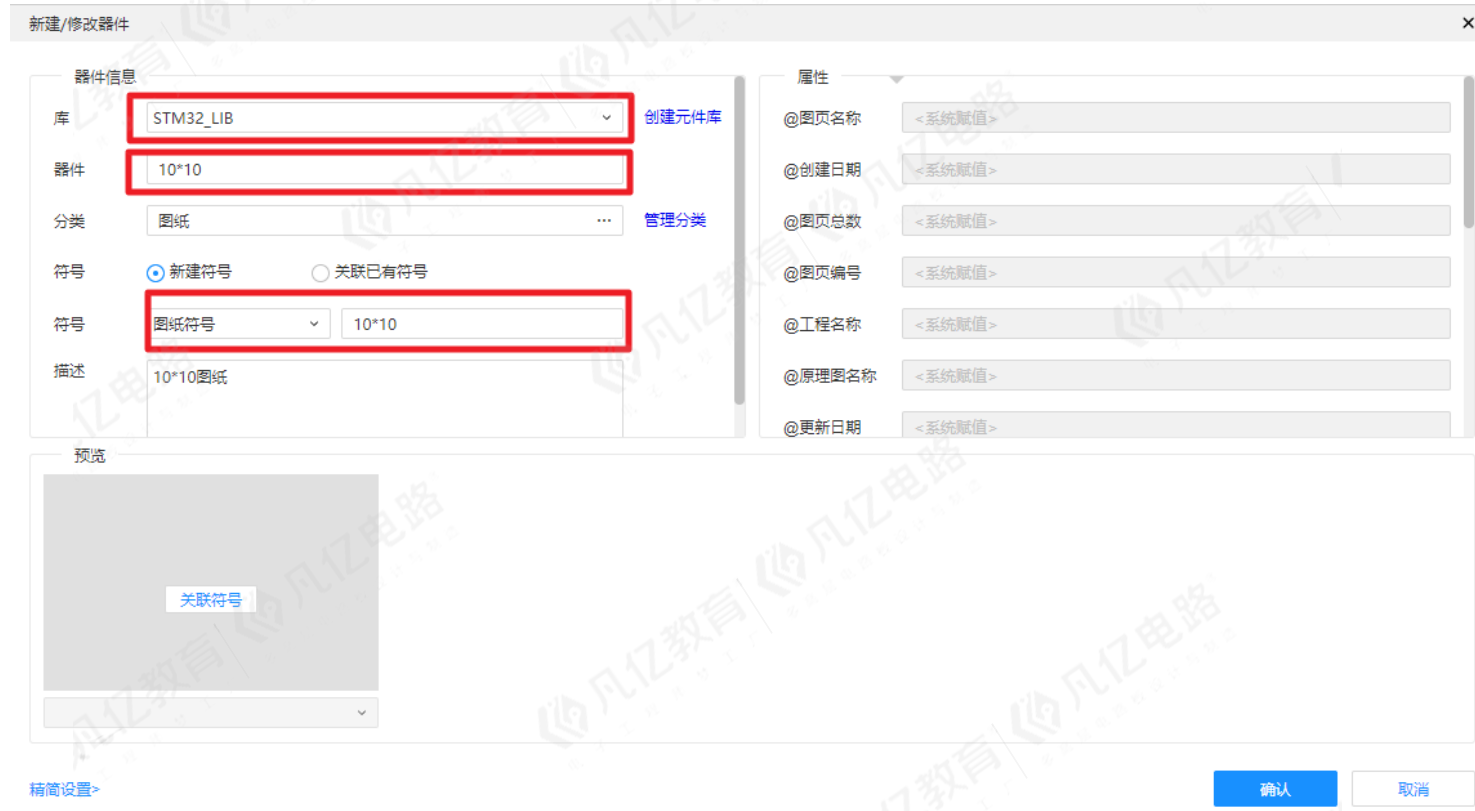

（1）执行菜单命令“文件-新建-图纸”，弹出如图4-7所示窗口，设置好库和图纸名点击“确认”按钮即可。

图4-7图纸模板创建

（2）在左侧面板“向导”对话框内如图4-8所示按照自己的需求设置好图纸模板大小，鼠标单击“生成图纸边框”选项，即可完成图纸的设置。根据4.2.2节中介绍的原理图栅格设置设置好参数并保存。

图4-8左侧向导面板栏

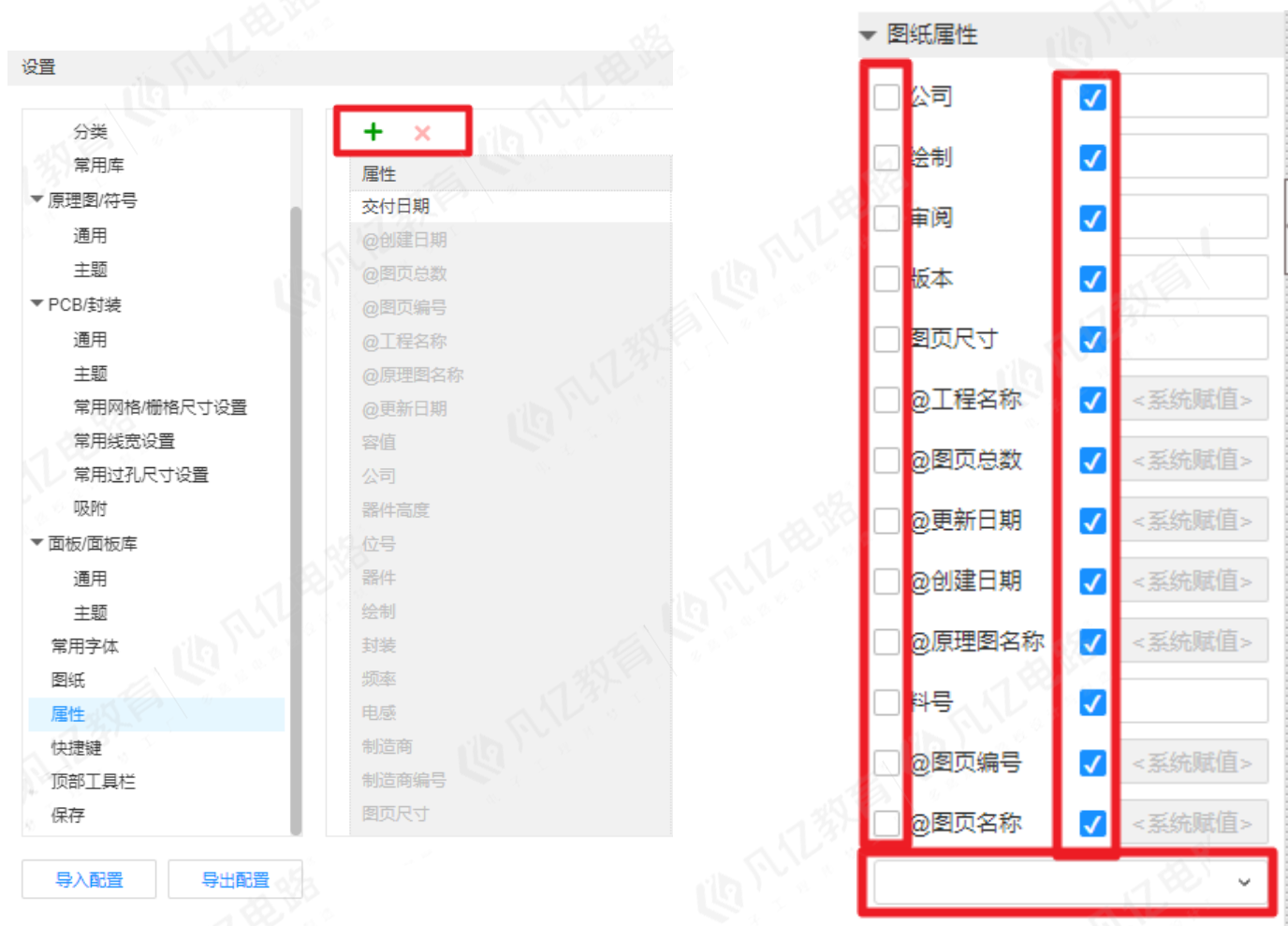

（3）执行菜单命令“设置-属性”弹出如图4-9所示界面，鼠标单击“属性”上方的图标“+”和“X”按钮，可以对模板中的属性进行添加和删除。在图纸编辑界面，鼠标单击左侧栏中“属性”选项，即可对“更多属性”参数进行显示和隐藏。底部可以添加图4-9中的属性到图纸中，如图4-10所示。

                   图4-8属性选项卡                            图4-10属性显示和隐藏

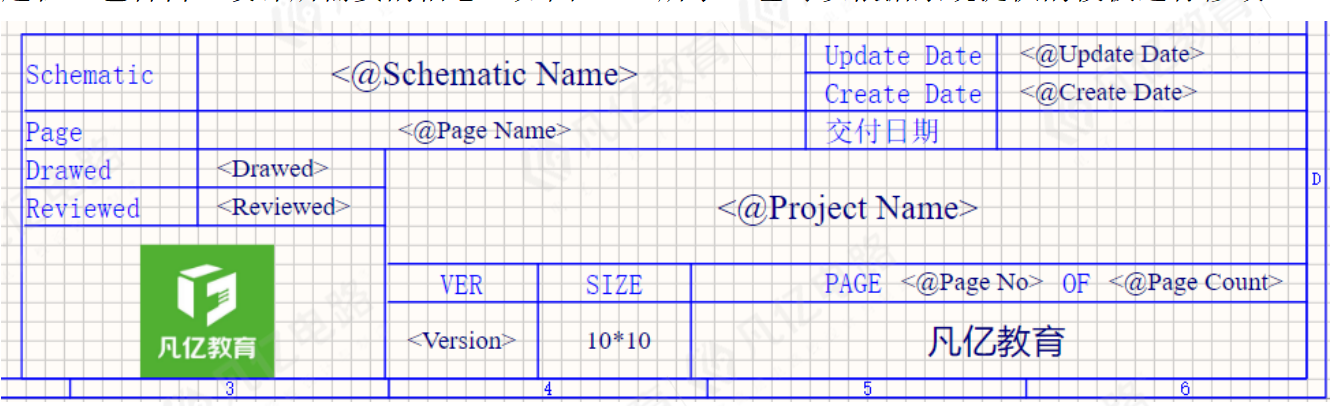

（4）在原理图页的右下角，可以执行菜单命令“放置-折线”和“放置-文本”，绘制一个个性化的标题栏，包含自己设计所需要的信息，如图4-11所示，也可以根据系统提供的模板进行修改。

                     图4-11标题栏的绘制

2自定义模板的调用

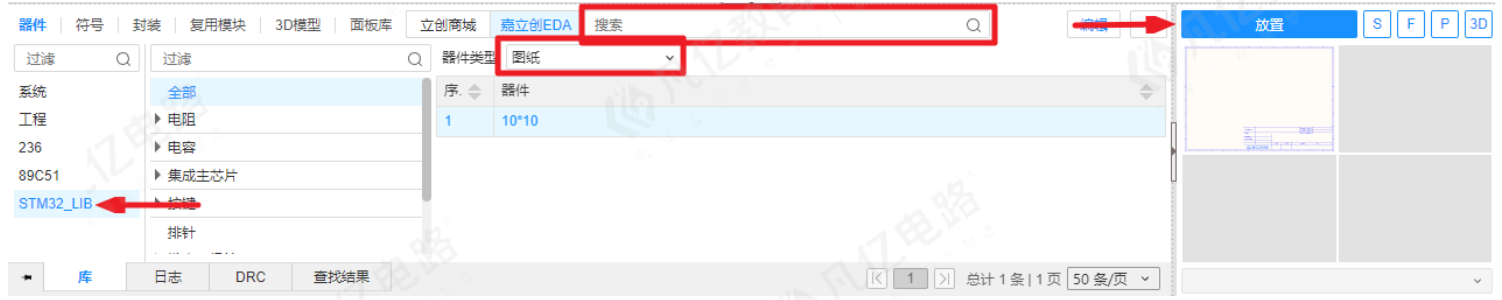

要调用之前制作的“10*10”模板，鼠标单击左下角的“库”选项，如图4-12所示，选择之前保存的库，选中模板点击右边“放置”按钮。如果库里器件太多可以在器件类型里选择图纸来进行过滤，或者直接搜索。

                                    图4-12模板的调用

3模板的删除

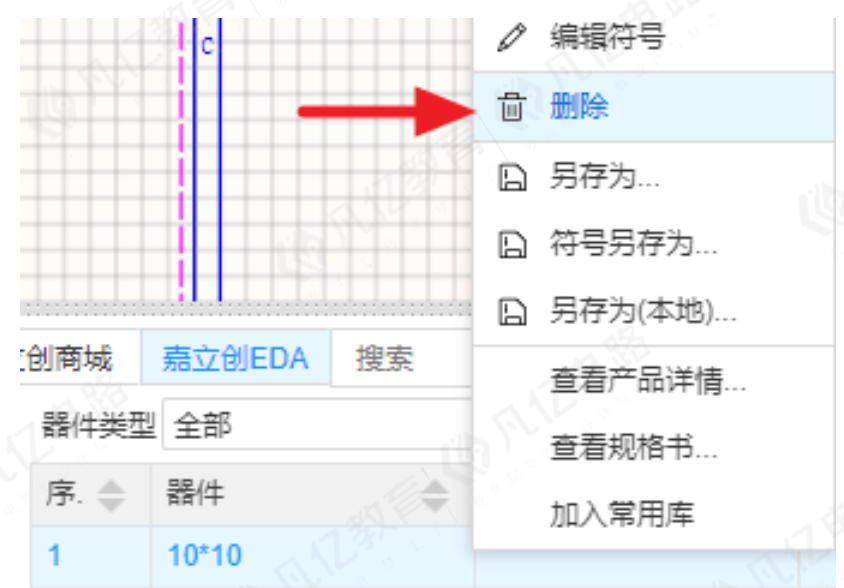

    当设计中考虑到保密或者有不需要的模板时，可以对模板进行删除。鼠标单击左下角“库”选项，鼠标右键选择“删除”命令，可以删除模板，如图4-13所示。

图4-13模板删除
