元件库创建好之后，需要把创建好的元件放置到原理图中来，正式开始进行电路设计。

4.3.1  放置元件

鼠标单击左下角“库”选项，选择创建好的库，选择需要放置的器件后点击“放置”选项，如图4-14所示，即可将元件放置在原理图编辑区域。

嘉立创EDA提供品类和数量众多的器件使用，在全在线模式或者半离线模式下，鼠标单击左下角“库”选项，鼠标单击系统库，选择需要的器件点击“放置”选项，如图4-15所示即可在原理图区域放置。

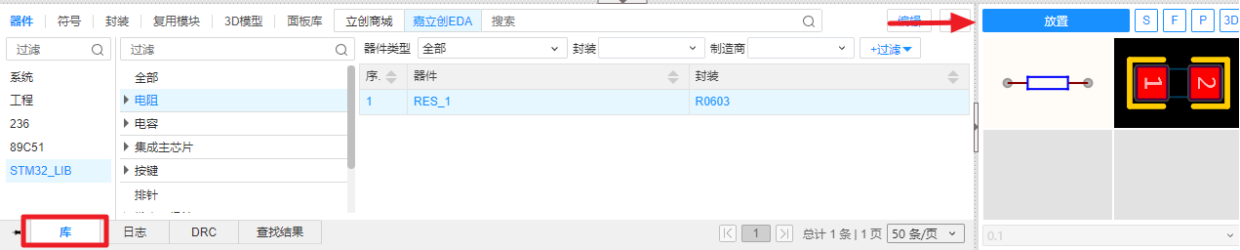

图4-14元件放置

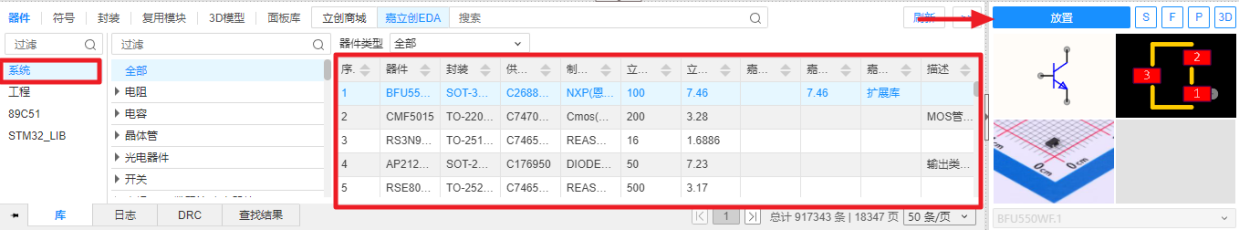

图4-15系统库的使用

4.3.2元件属性的编辑

电路图中的每一个元件都有相应的属性，这些属性表示该元件有关的信息，包括“基础属性”、“关键属性”和“更多属性”三类。“基础属性”是嘉立创EDA运行时必需的参数，如元件位号、元件名称、PCB封装。“关键属性”一般包含生产厂商、物料编码等，“更多属性”则可以根据用户喜好来添加价格、精度和库存等参数。元件属性编辑可以通过鼠标单击右侧栏中的“属性”面板进行修改，也可以批量选中器件后在右侧栏中的“属性”面板栏进行批量修改属性，如图4-16所示。

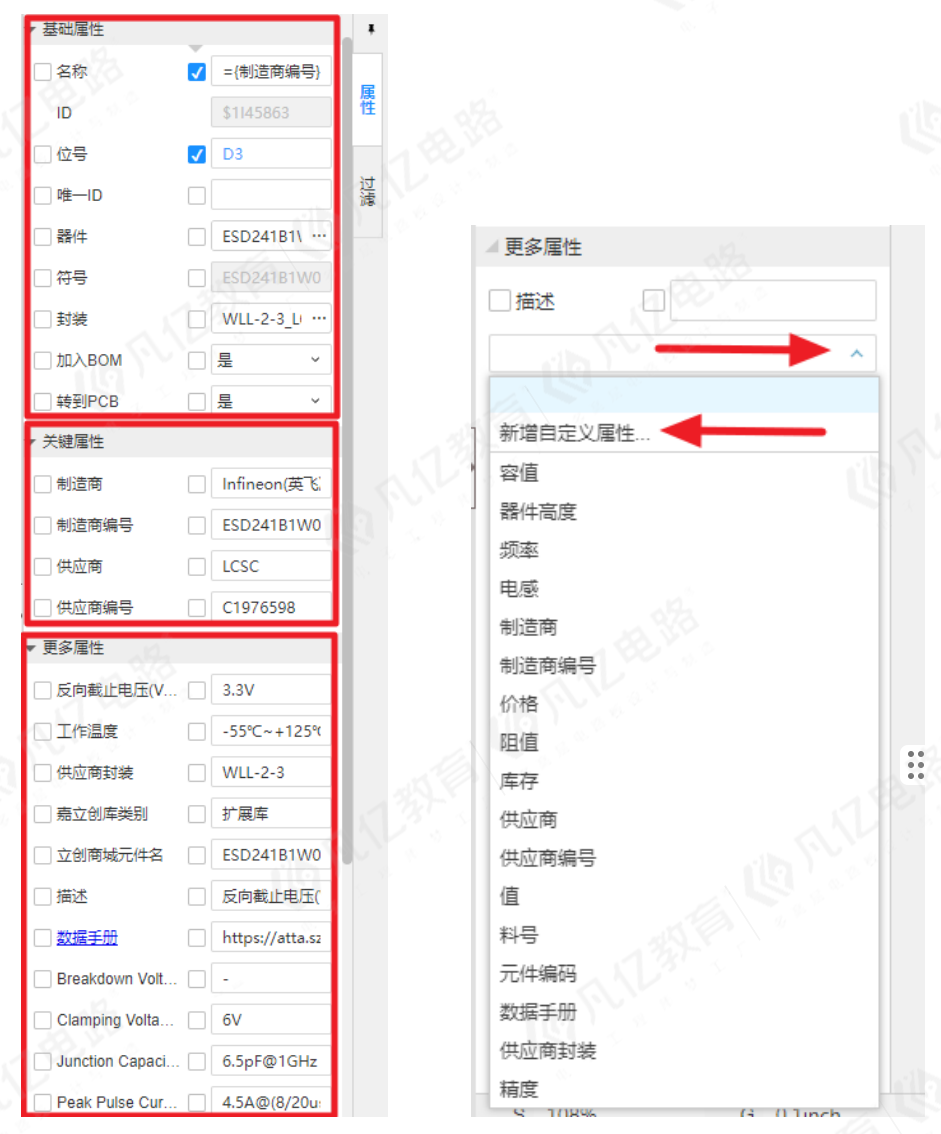

图4-16右侧属性面板栏              图4-17更多属性的添加

1.基础属性区域

元件位号：元件的唯一标识，用来标识原理图中不同的元件，常见的有“U？”（IC类）、“R？”（电阻类）、“C？”（电容类）、“J？”（接口类）。在前面勾选来选择是否可见。

加入BOM:选择该器件是否加入BOM。

转到PCB：选择该器件是否转入PCB。

器件：显示这个器件对应的符号，也可以在此对该符号进行替换。

封装：显示这个器件对应的PCB封装，也可以在此对该符号的封装进行替换。

2.关键属性区域

这个只有调用系统库内的器件才有，在这里你可以修改元件的供应商，供应商编号，制造商，制造商编号等。

3.更多属性区

更多属性区可以自己选择需要的属性进行添加，如图4-17鼠标单击下拉箭头即可弹出下拉列表，系统不自带的属性可以鼠标单击“新增自定义属性”进行添加，可以参考4.2.3第三小节。

4.3.3  元件的选择、旋转及镜像

对原理图工程师来说，元件的选择、移动及旋转命令是原理图设计当中使用频率最高的，熟练掌握这些命令的使用方法，有助于设计效率的提高。

1．元件的选择

单选：直接用鼠标左键单击即可实现单选操作。

多选：（1）按住“Ctrl”键，多次单击需要选中的元件，或者在元件范围外单击并拖动鼠标，从而形成一个选框，涵盖需要选择的多个元件，即可完成多选操作。

（2）快捷键“E+S”出现如图4-18所示的选择对象命令，通过调整右侧面板栏的“过滤”选项可以满足不同的选择需求。

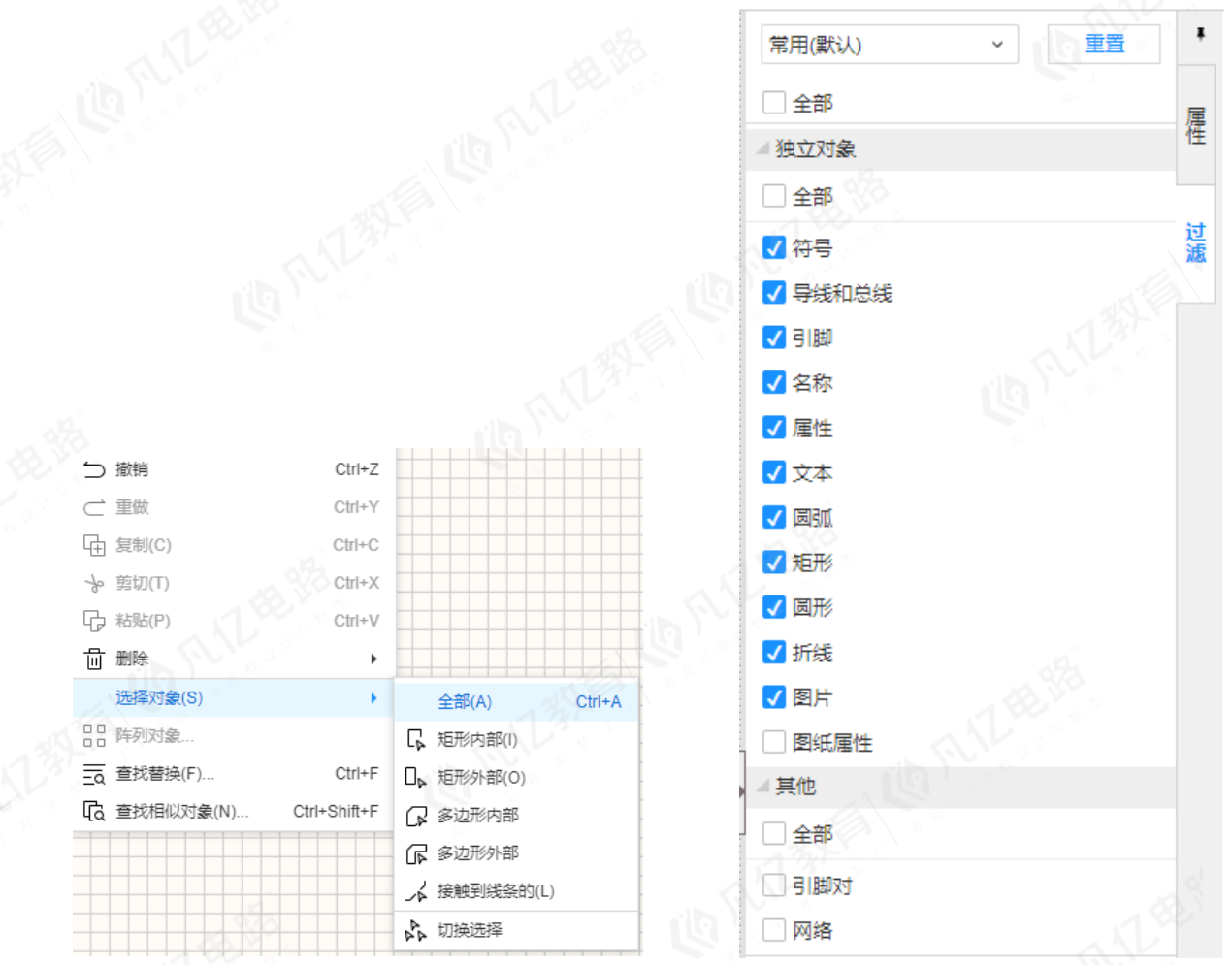

图4-18选择对象命令                         图4-19右侧过滤器面板

①框选：按快捷键“ESI”，把完全包含在框选范围内的对象进行选中。

②反选：按快捷键“ESO”,把框选范围之外的所有对象进行选中。

③多边形框选：执行菜单命令“编辑-选择对象-多边形内部”激活对应命令，或者可以自己手动设置对应快捷键。命令激活之后，用光标绘制多边形，绘制完成后单击鼠标右键结束此命令，即可选中多边形内部对象，如下图4-20所示。

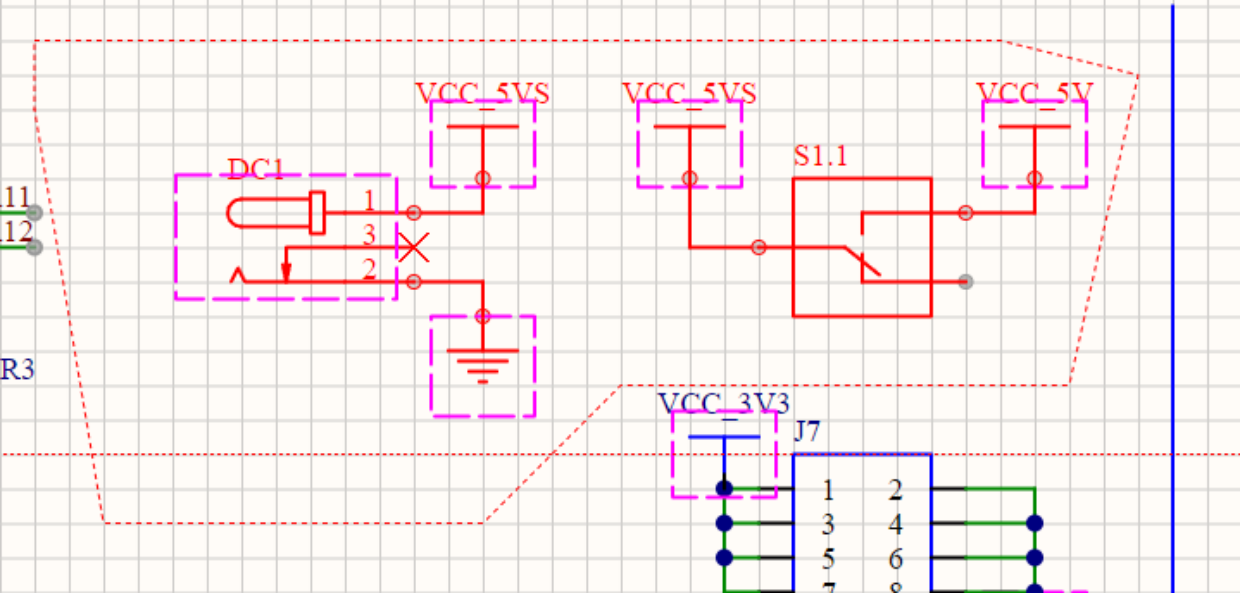

图4-20“多边形内部”选择

④多边形外部：执行菜单命令“编辑-选择对象-多边形外部”激活对应命令，或者可以自己手动设置对应快捷键。命令激活之后，用光标绘制多边形进行选择，可将多边形外部所有对象进行选中，如下图4-21所示。

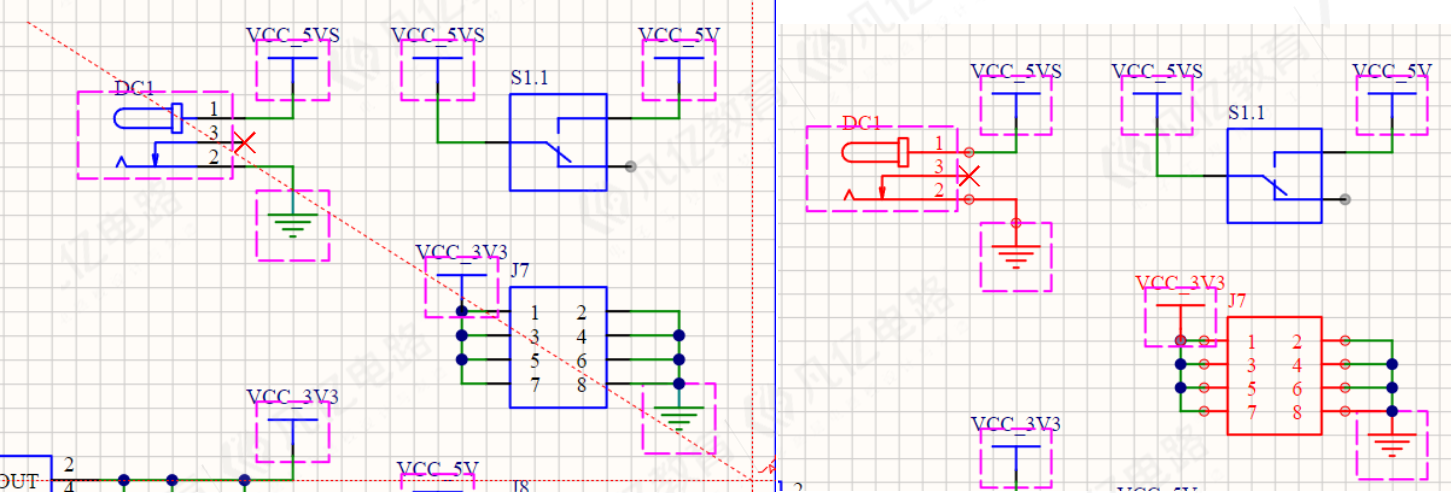

图4-21“多边形外部”选择

⑤ 接触到线条的：线选，按快捷键“ESL”，可以把走线碰到的对象进行选中，如图4-22所示。

图4-22线选

2．元件的旋转

为了使电气导线放置更合理或元件排列整齐，往往需要对元件进行旋转操作，嘉立创EDA提供几种旋转的操作方法。

（1）单击鼠标左键选中元件，然后在拖动元件的情况下按空格键进行旋转，每执行一次旋转一次。

（2）单击选中元件，执行按键命令“O”，选择旋转命令。

① 左向旋转：逆时针旋转选中元件，每执行一次旋转一次，和空格键旋转功能一样。

② 右向旋转：顺时针旋转选中元件，同样可以多次执行。

元件的旋转状态如图4-23所示。

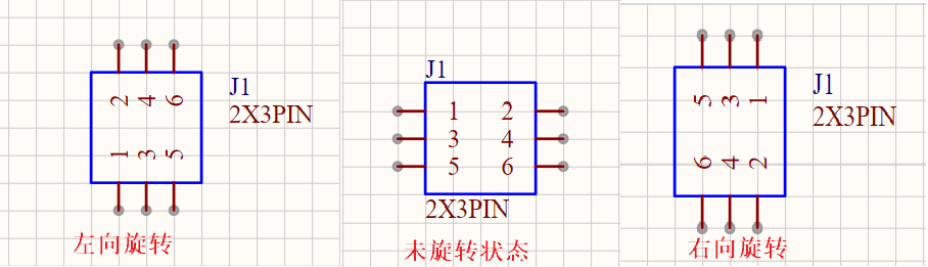

图4-23元件的旋转状态

3．元件的镜像

原理图只是电气性能在图纸上的表示，可以对绘制图形进行水平或者垂直翻转而不影响电气属性。单击鼠标左键，在拖动元件的状态下按“X”键或者“Y”键，实现元件按照X轴镜像或者Y轴镜像，如图4-24所示。

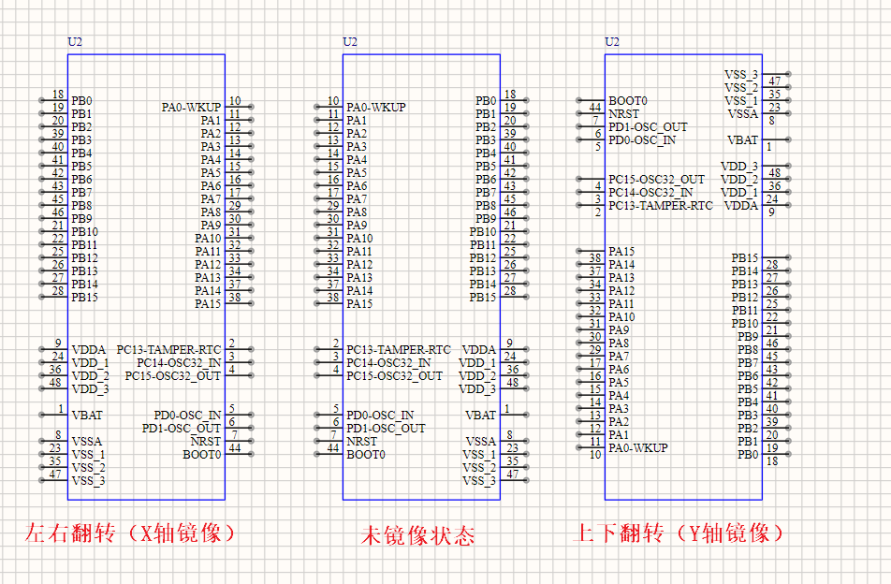

                               图4-24元件的X轴镜像与Y轴镜像

4.3.4  元件的复制、剪切及粘贴

嘉立创EDA提供类似Windows一样的复制、剪切及粘贴功能，非常方便。选中需要复制的元件，执行菜单命令“编辑-复制”或者按快捷键“Ctrl+C”，完成复制操作。也可以选中器件按住“Ctrl”拖动器件进行快捷复制。

需要注意的是：按住“Ctrl”拖动器件进行快捷复制的操作需要在顶部菜单“设置-原理图/符号-通用”中勾选“Ctrl拖动复制”才可以使用。

4.3.5  元件的排列与对齐

放置好元件之后，为了使所放置的元件更加规范和美观，可以利用嘉立创EDA提供的排列与对齐命令来进行操作。

1．调用排列与对齐命令的方法

可以通过以下几种方法来调用排列与对齐命令，在进行此步操作之前要先选中需要执行操作的元件，

然后执行菜单命令“布局-对齐”，即可进入排列与对齐命令菜单，如图4-25所示，或者执行按键命令“O”。也可以使用顶部工具栏的图标命令来进行对齐。如图4-25所示。

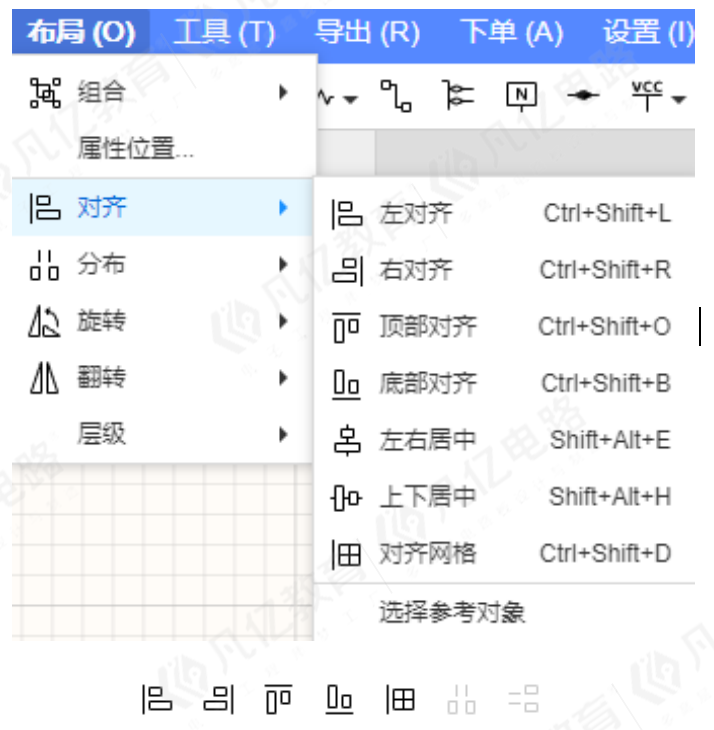

图4-25排列与对齐命令

2．常用命令

为了更加直观地学习这些排列与对齐命令，对此进行常用命令的介绍。

（1）左对齐、右对齐、顶对齐、底对齐效果如图4-26所示。

① 左对齐：向左对齐。

② 右对齐：向右对齐。

③ 顶对齐：向顶部对齐。

④ 底对齐：向底部对齐

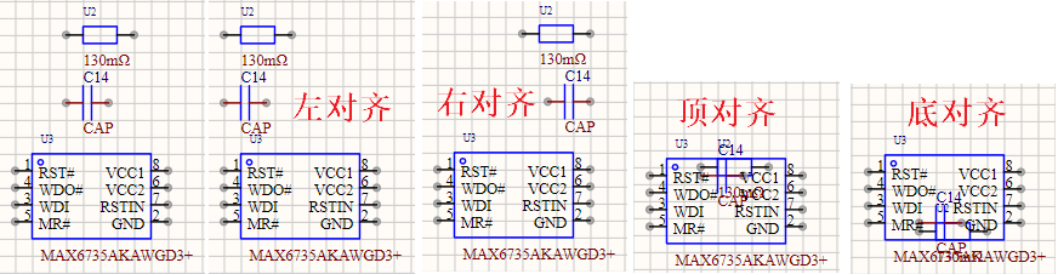

                           图4-26左对齐、右对齐、顶对齐、底对齐效果

（2）分布对齐效果如图4-27所示。

① 水平分布：水平等间距分布对齐。

② 垂直分布：垂直等间距分布对齐。

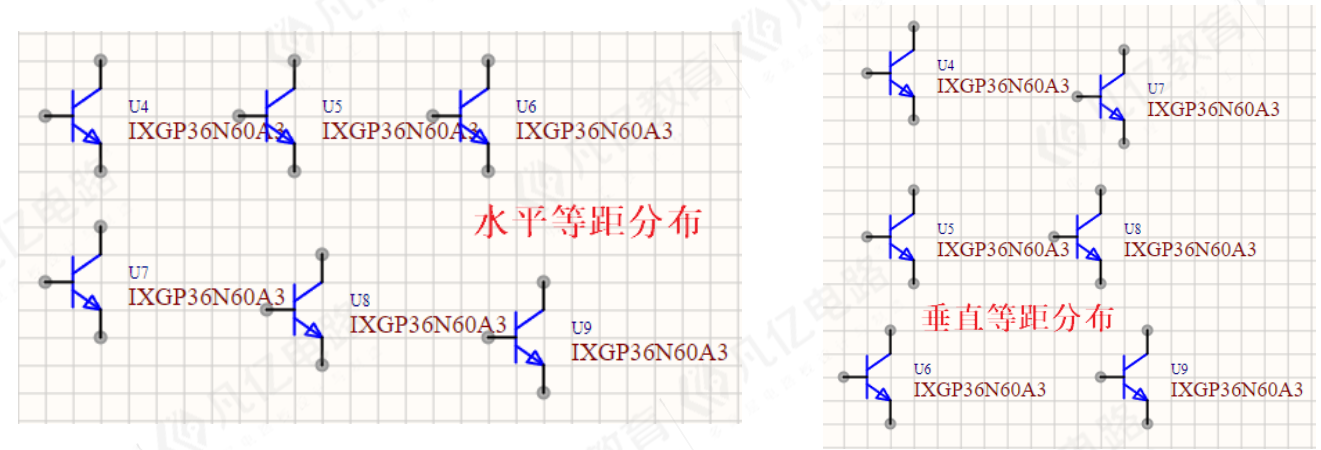

  图4-27分布对齐效果
