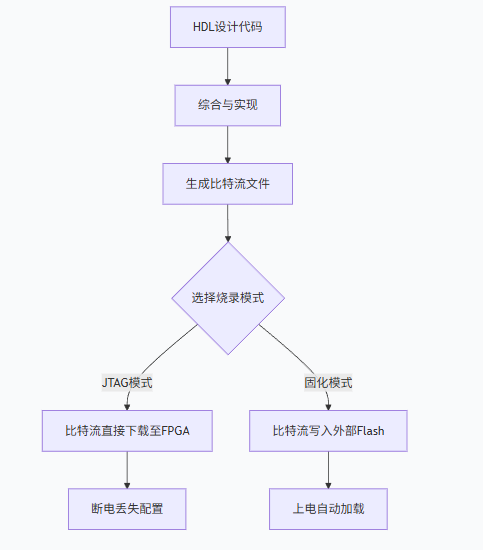

FPGA烧录软件的本质，是充当设计代码与硬件之间的翻译官与信使。它负责将用户设计的逻辑电路（HDL代码）转换并载入FPGA芯片，使其具备特定功能。其核心工作流程可概括为下图。

1、比特流生成：从代码到配置

综合与实现：软件首先将硬件描述语言（HDL） 代码（如Verilog或VHDL）通过综合、映射、布局布线等步骤，转换成FPGA内部逻辑资源（如LUT、触发器、布线资源）的精确配置信息。

生成比特流：最后，软件将这些布局布线后的数据打包生成一个比特流文件（如Xilinx的.bit文件或Intel的.sof文件）。这个文件本质上是一个庞大的二进制数组，定义了FPGA内部每一个可配置点的状态（0或1），从而塑造出用户所需的数字电路。

2、烧录模式

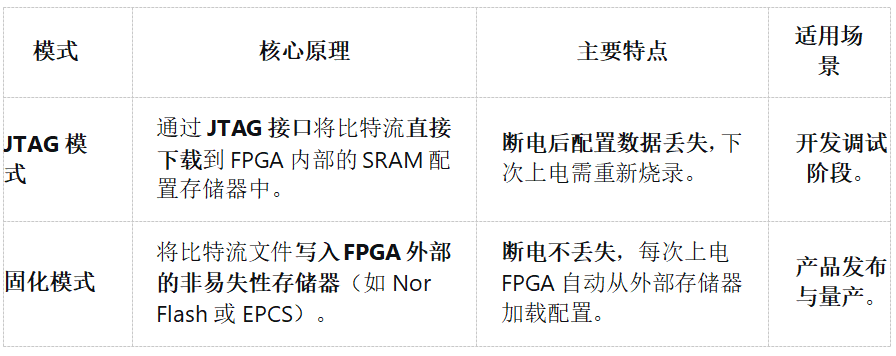

比特流文件生成后，需要通过烧录软件和下载电缆将其注入FPGA。根据目标存储器的不同，主要有两种模式：

3、JIC文件烧录

对于固化模式（以Altera/Intel的JIC文件为例），烧录过程并非直接写入，而是让FPGA"客串"了一次Flash烧录器，其精髓在于两步走：

加载临时工（Flash Loader）：烧录软件首先通过JTAG，将一个特殊的Flash Loader固件（一段预设计的逻辑）下载到FPGA中。此时，FPGA变成一个专用的Flash烧写控制器。

执行核心任务（写入Flash）：这个"临时工"（Flash Loader）随后接收来自JTAG接口的、包含用户设计的真正配置文件，并按照SPI协议的时序，将数据写入到连接在FPGA上的外部Flash芯片中。

4、高级特性

为了提升系统可靠性，尤其是在产品发布后需要远程升级的场景，FPGA烧录方案引入了更复杂的机制，例如Xilinx的远程更新双镜像策略。

双镜像备份：在外部Flash中存储两个比特流镜像——一个称为Gold Image，作为稳定可靠的备份；另一个是Update Image，用于日常启动和更新。

安全更新流程：远程更新时，采用一种谨慎的步骤，先擦除Update Image的大部分并写入新数据，进行CRC校验，确认完整无误后，才最后写入关键的同步头。这确保了即使在更新过程中断电，系统仍能回退到Gold Image启动，变砖风险极低。
