dB和dBm，差一个字母差在哪里

衰减器上写着30dB，频谱仪上却显示-30dBm，这两个数字能直接比较吗？不能。它们虽然都带着dB，却在回答不同的问题：dB描述相对变化，dBm描述相对于1mW参考功率的电平。刚接触射频时，单位容易被当成数字后面的装饰，计算错误也就从这里开始。先不急着背很多公式，抓住两个问题就够了：这个数表示“现在有多少功率”，还是“相对之前变了多少”？参考对象又是谁？

dBm有固定参考，负数也不是负功率

dBm把1mW作为参考：0dBm对应1mW，10dBm对应10mW，-10dBm对应0.1mW。数值可以为负，只是说明功率小于1mW，并不表示能量朝反方向流，也不表示仪器一定接反了。

写成公式，是功率电平等于10乘以P与1mW之比的十进制对数。第一次学习不必心算所有对数，先熟悉每相差10dB，功率相差10倍；每相差约3dB，功率约相差2倍。这两个尺度能帮助发现明显的数量级错误。

图2的频谱仪画面同时出现dBm和每格多少dB：前者给出功率电平，后者说明纵向刻度间隔。这里只辨认单位，不把这张历史画面的噪声读数当作你的设备性能；频谱测量还与频率范围、带宽及检波等设置有关。

dB说的是比例，衰减器不会固定输出功率

对于功率增益，常写G＝10log10(Pout/Pin)，单位为dB。如果输出功率是输入的10倍，增益为10dB；若只有输入的十分之一，增益为-10dB。工程上也常把后者说成“衰减10dB”，用正数表示损耗大小，计算时要注意约定。

图3是π型电阻衰减网络的基本结构。现在不需要推导电阻值，只要认清它有输入、输出两个端口，衰减描述的是这两端功率的比例，而不是输出端永远固定为某个功率。实际衰减值还与频率、端口条件和器件规格相关。

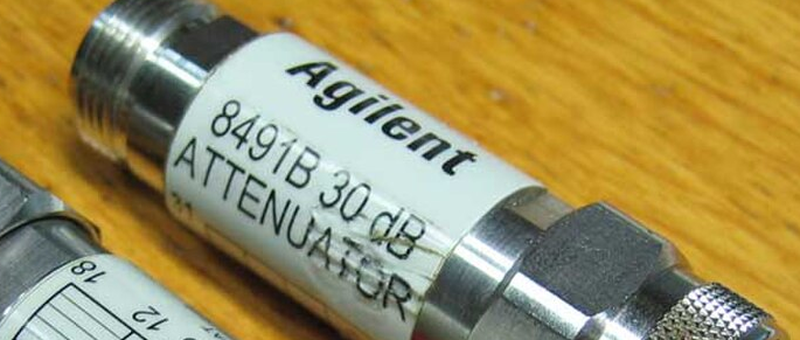

所以，标着30dB的衰减器，不是在说输出30dBm，也不是“只能通过30”的电流指标。若按其适用条件把衰减近似看作30dB，输出功率约为输入的千分之一。功率承受能力则是另一项规格，不能从衰减数字推出来。

电平加变化量可以，两个电平不能直接加

先做一笔简单计算：假设输入为10dBm，经过一个在该频率和端口条件下衰减30dB的器件，忽略其他连接损耗，输出约为-20dBm。换回线性功率，就是10mW变成0.01mW，确实减少了1000倍。

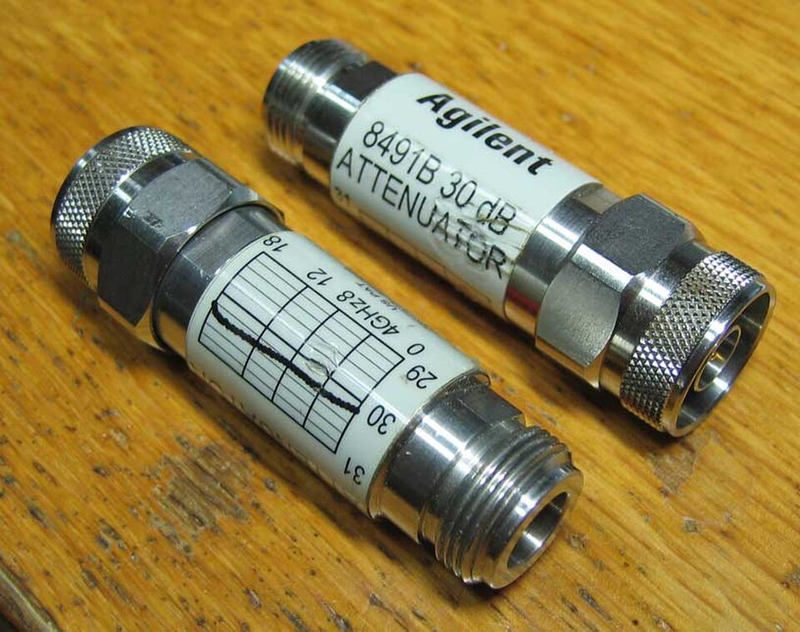

图4保留实物衰减器上的标记，帮助把单位与器件联系起来；上述计算不是对这只历史样品的校准结果。做真实测试时，仍要核对频率范围、实际衰减、功率限制和连接情况，不能因为刻着30dB，就认为任何条件下都精确不变。

但若有两路功率，不能把各自的dBm数字直接相加。先转成瓦或毫瓦，再按实际物理关系计算，最后转回dBm。比如统计两个互不相关信号的平均功率，1mW加1mW是2mW，约3dBm；相干信号在同一点叠加还受相位影响，不能照搬这个例子。

看到20log，先别把电压比当成功率比

另一个常见疑问是：为什么有时公式前面是10，有时是20？对于相同电阻上的有效值电压，功率与电压平方成正比，所以对应的功率比可以写成20log10(Vout/Vin)。这里的阻抗条件与电压定义不能省略。

两端阻抗不同，或者把峰峰值与有效值混在一起，就不能直接用一个电压比替代功率比。射频端口还涉及匹配与参考平面，初学阶段先守住规则：功率用功率比较，电压换成功率之前，写清阻抗和幅值定义。

图5把几个常用换算放在同一张表里。以后遇到一个射频数字，先圈出单位，再标“电平”或“变化量”；算完以后，用毫瓦做一次数量级自检。这个动作很小，却能避免把衰减、输出功率和仪器刻度混成一件事。

dB与dBm的关键差别，是有没有固定到1mW这个参考；先辨认量的含义，再运算。下一步从手上的仪器或器件资料里找出三个带单位的数字，分别写清它们的参考对象，并用毫瓦验证一次计算。你的记录中，是否还有一个只写“30dB”、却没有注明是增益、衰减还是刻度间隔的数？
