在用嘉立创EDA绘制原理图时，需要放置各种各样的元件。嘉立创EDA的系统元件库虽然很完备，但是难免会遇到找不到所需要的元件的时候，因此在这种情况下便需要自己创建元件了。嘉立创EDA提供了一个完整的创建元件的编辑器，可以根据自己的需要进行编辑或者创建元件。
3.1 元件符号概述
如图3-1所示，元件符号是元件在原理图中的表现形式，主要由元件边框、引脚（包括引脚符号和引脚名称）、元件名称及说明组成，通过放置的管脚来建立电气连接关系。元件符号中管脚序号是和电子元件实物的管脚一一对应的。在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定是要严格按照元件规格书中的说明一一对应好。

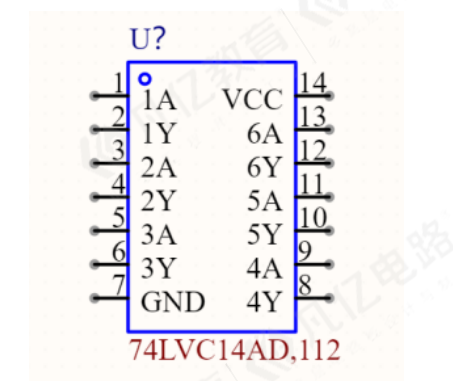

图3-1元件符号的组成
3.2 元件库编辑器
3.2.1 元件库编辑器界面
元件库设计是电子设计中最开始的模型创建，通过元件库编辑器放置矩形、画线、放置引脚等编辑操作创建出需要的电子元件模型。如图3-2所示，这里对元件库编辑器界面进行初步介绍，整个界面可分为若干个工具栏和面板。嘉立创EDA元件库编辑器提供丰富的菜单及绘制工具。
（1）文件：主要用于完成对各种文件的新建、打开、保存等操作。
（2）编辑：用于完成各种编辑操作；包括复制、粘贴、剪切。
（3）视图：用于视图操作；包括窗口放大、缩小，栅格尺寸、类型设置，打开、关闭顶部工具栏及左、右、底部面板等。
（4）放置：用于放置元件符号，是元件库创建用得最多的一个命令菜单。
（5）布局：用于对引脚、折线等，左右对齐、等间距、旋转等操作。
（6）工具：为设计者提供各类工具，包括高级符号向导、重新编号引脚等功能。
（7）设置：用于对系统、PCB/封装、原理图/符号等各类设置。
（8）帮助：有社区、教程和反馈等选项。
图3-2 元件库编辑器界面
1.顶部工具栏
在编辑符号界面的上方“顶部工具栏”中的快捷按钮，可以在“设置-顶部工具栏”中选择所有功能按钮打开\关闭。
（1）执行菜单命令“设置-顶部工具栏”弹出“设置”窗口，在弹窗上方选择“符号”选项表示编辑符号编辑界面的“顶部工具栏”。
（2）弹窗左侧“可选项”功能列表中，快捷按钮前方勾上“
”，表示选中按钮在顶部工具栏中显示，相反取消勾选“
”表示不显示。
（3）已选择显示的在右侧“已选项”列表中展示，弹窗中间“
”可将按钮移除或添加到“已选项”中 ，如图3-3所示，表3-1中是软件默认打开的主要功能按钮。
图3-3编辑顶部工具栏按钮

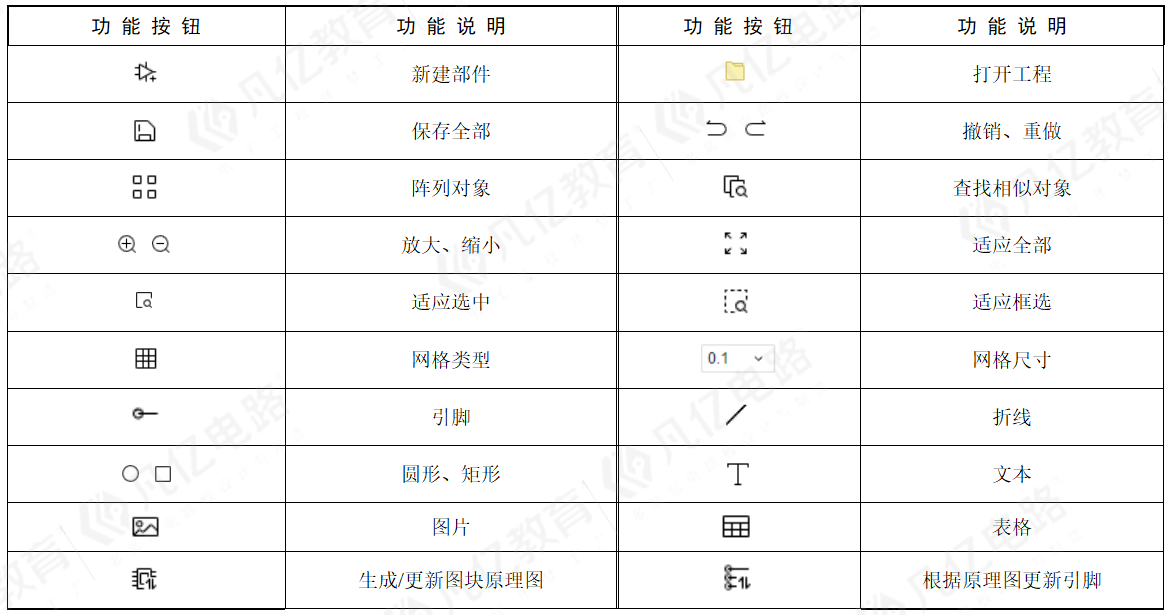

表3-1 工具栏中功能按钮
2.工作面板
1.左侧栏
左侧栏如图3-4所示
（1）所有工程：打开和显示已添加到工程保存路径里的工程文件。
（2）工程设计：打开和显示该工程中所有的PCB、原理图文件。
（3）库设计：用于元件的编辑
①属性：用于编辑器件的各种属性;包括编辑符号名称、对应器件、值(如电容的容值)、封装等属性。
②部件：用于多部分组成的符号添加组成部件。
③引脚：查看和编辑已经放置的引脚；包括编辑引脚编号、名称类型等操作。
④向导：利用符号向导器可以快速创建符号。
⑤器件：用于查看该器件所在的库。
（4）常用库：经常使用的元件可以加入到常用库，可在菜单栏“设置-系统-常用库”选项中管理库和库中元件。
2 .右侧栏
右侧栏如图3-5所示
（1）属性：需要选中一个对象才能打开，例如选引脚后可以设置引脚名称、引脚类型、长度等。
（2）过滤：过滤掉不需选中的元素；元素名称前方的“”勾上表示可在编辑器件界面选中，反之则不能被选中。

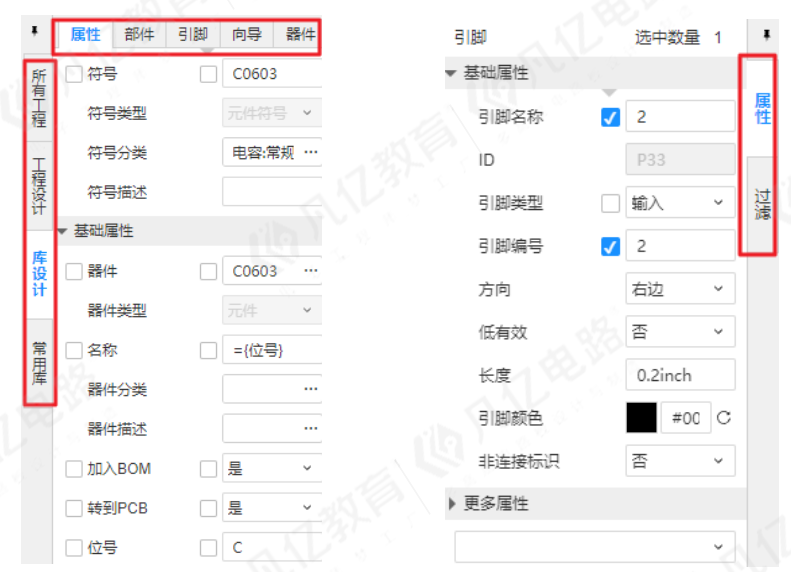

图3-4 左侧栏 图3-5 右侧栏
3 .底部面板
底部面板如图3-6所示
（1）刷新：修改完成属性后，需要点击刷新按钮后才能在元件列表中看到最新修改的信息
（2）新增：新建器件、符号等。
（3）批量另存为：批量将库中器件、符号等另存到其他路径。
（4）批量删除：批量将库中器件、符号等移出库列表。
（5）申请新元件：如没有符号、封装的器件可以申请嘉立创EDA官方添加。
（6） 弹出窗口：将“库”面板弹出在独立窗口显示。

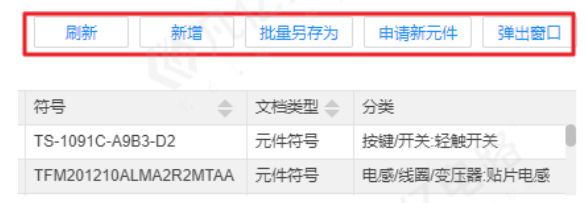

图3-6 底部面板
3.2.2 元件库编辑器工作区参数
创建元件之前一般习惯对其工作区进行一定的参数设置，从而更有效地进行创建器件。执行菜单命令“设置-原理图/符号-通用”，进入原理图/符号工作区参数编辑窗口，如图3-7所示，并按照图示参数推荐进行设置。

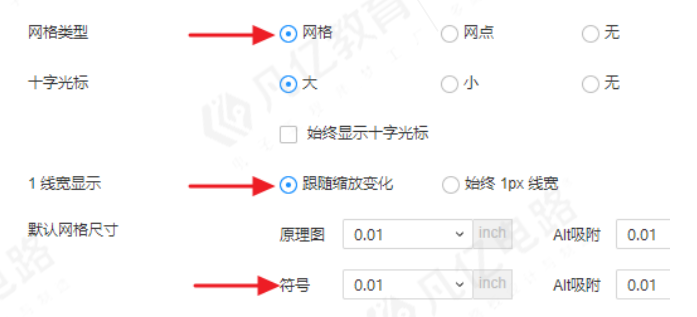

图3-7 原理图/符号工作区参数编辑窗口
（1）网格类型：设置原理图/符号编辑界面的可视网格类型；包括网格、网点和隐藏网格，推荐选择“网格”类型方便引脚对齐。
（2）线宽显示：绘制符号的线宽，是否跟随符号编辑界面缩放调整符号显示线宽，推荐选择“跟随缩放变化”方便查看。
（3）默认网格尺寸：可视栅格、捕捉栅格设置，一般设置0.1inch。
