4.4.1 绘制导线及导线属性设置

导线是用来连接电气元件、具有电气特性的连线。

1．绘制导线

（1）执行菜单命令“放置-导线”，如图4-28所示，或者也可以按快捷键“ALT+W”，激活放置导线命令，使鼠标光标变成十字状态。

（2）选择一个元件的管脚作为起始点，鼠标靠近管脚，光标会自动吸附到管脚上，鼠标点击左键执行走线状态，然后再移动鼠标到另外的元件管脚作为结束点，单击右键或者按“Esc”键，结束此次绘制导线的操作。

2．导线属性设置

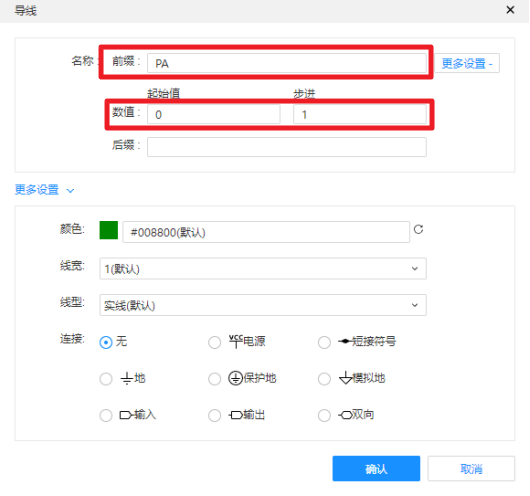

在导线放置状态下按“Tab”键，可以对导线属性进行设置，如图4-29所示。

（1）名称：对于绘制排针或者芯片这类器件导线时，有大量重复前缀和后缀的网络需要设置，只需在名称中预先设定好前缀、后缀、数值起始值和步进，放置出来的导线就会自带网络标签并且数值会自动步进，如图4-30所示。

（2）颜色设置：主要是有针对性地对一些网络进行颜色设置，比如一些大电流的走线设置为红色，方便设计者或者PCB工程师进行识别。

（3）线宽：这个设置和颜色设置的目的是一样的,加粗和减小来方便设计者进行识别。

4.4.2 放置网络标签

对于一些比较长的连接网络或者数量比较多的网络连接，绘制时如果全部采用导线的连接方式去连接，很难从外观上去识别连接关系，不方便设计。这个时候可以采取网络标签方式来协助设计，它也是网络连接的一种。

（1）执行菜单命令“放置-网络标签”，如图4-31所示，或者执行工具栏的图标命令，激活网络标签的的放置。

（2）把网络标签放置到导线上面，如图4-32所示，这个时候放置的网络标签都是流水号。

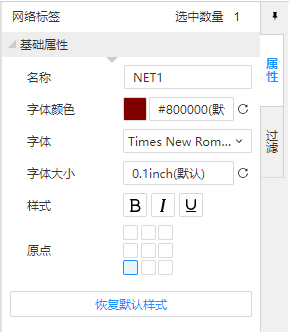

（3）在网络标签放置状态下按“Tab”键，或者选中放置好的网络标签，在右侧栏“属性”面板栏中可以进行属性设置，如图4-33所示，可以对网络标签的颜色、名称等进行设置。一般来说主要是设置好名称，增强原理图的可读性。

4.4.3 放置电源及接地

对于原理图设计，嘉立创EDA专门提供一种电源和接地的符号，是一种特殊的网络标签，可以让设计工程师比较形象地识别。

1．直接放置法

（1）顶部工具栏中单击执行图标命令，可以直接放置接地符号。

（2）顶部工具栏中单击执行图标命令，可以直接放置电源符号。

鼠标左键单击工具栏中的图标命令“”，打开如图4-35所示的常用网络标识菜单，选择自己需要放置的电源端口类型进行放置即可。

2．菜单放置法

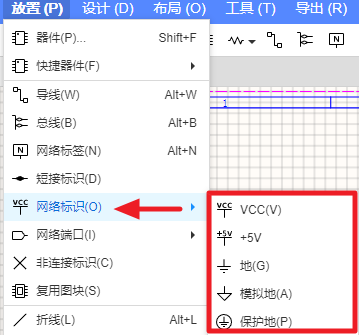

执行菜单命令“放置-网络标识”，激活放置，如图4-34所示。

在放置状态下按“Tab”键，进入如图4-36所示的网络标识设置对话框，可以修改全局网络名。

4.4.4放置网络标识符

由于有时候使用到多图纸功能，这时需要考虑图纸页和图纸页间的线路连接。在单张图纸中，可以通过简单的网络标签来实现网络连接；而在多张图纸中，简单的网络标签无法满足连接要求。网络连接涉及的网络标识符（如表4-1所示）比较多，下面具体介绍。

	网络标签
	电源标识
	网络端口
	短接标识

（1）网络标签：可以用来标识导线网络名， 或者标识两个导线间的连接关系。网络标识符支持跨图页连接。执行菜单命令“放置-网络标签”可以放置。

（2）电源标识：完全忽视工程结构，全局连接所有端口。执行菜单命令“放置-电源端口”可以放置。

（3）网络端口：因为网络端口主要是用做层次图连接关系，所以端口的名称和所连接的导线名称可以不保持一致。执行菜单命令“放置-网络端口”可以放置。

（4）短接标识：可以把两个不同的网络连接在一起，在生成网表，在导入PCB的时候，会取其中一个网络名(按字母自然排序)作为最终的网络名。执行菜单命令“放置-短接标识”可以放置。

4.4.5 总线的放置

单纯的网络标签虽然可以表示图纸中相连的导线，但是由于连接位置的随意性，给工程人员分析图纸、查找相同的网络标签带来一定的困难。

总线代表的是具有相同电气特性的一组导线，在具有相同电气特性的导线数目较多的情况下，可采用总线的方式，以方便识图。

1．放置总线

（1）执行菜单命令“放置-总线”（快捷键“ALT+B”），或者执行图标命令“”，进入放置状态。

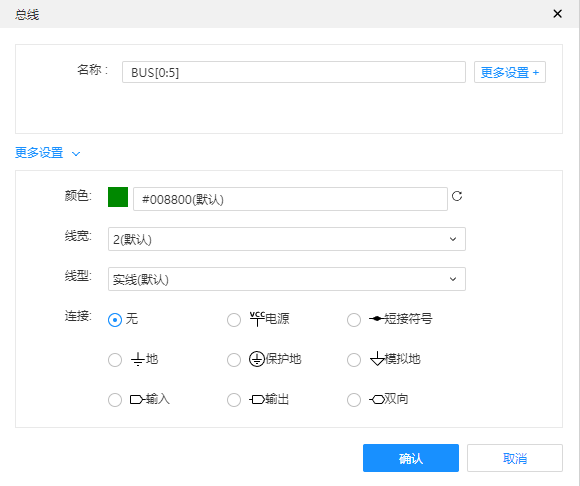

（2）在放置状态下按“Tab”键，可以对总线的网络、宽度或者颜色更改。也可以选中总线在右侧栏中的“属性”面板栏中进行修改，如图4-37所示。

（3）和绘制导线类似，在需要绘制总线的元件附近进行单击即可绘制，如图4-38所示。

2．放置总线分支

使用快捷键“ALT+W”放置导线来进行总线和管脚的连接，连接后导线会按照总线网络设置自动分配网络标签，无需再手动放置如图4-39所示。

4.4.7 放置非连接标识

非连接标识是指该点所附加的元件管脚在进行ERC时，如果出现错误或者警告，错误或者警告将被忽略过去，不影响网络报表的生成。非连接标识本身并不具有任何的电气特性，主要用于检查原理图。

（1）执行菜单命令“放置-非连接标识”，或者执行图标命令“”，如图4-40所示。鼠标指针变成十字形并附着非连接标识的形状“”。

（2） 移动鼠标到元件管脚上单击，完成一个非连接标识的放置，需要放置多个可以继续移动鼠标并单击放置，单击鼠标右键或者按“Esc”键可以退出放置状态。

（3）选中管脚在右侧栏“属性”面板栏中将“非连接标识”选项设置为“是”，如图4-41所示也可以放置非连接标识，反之则可以删除标识。
