原理图系统参数的设置主要是针对原理图绘制的一个设置，在开启设计之前通常会对原理图的一些默认参数按照经验进行一定的修改设置。为使设计效率更高，此节中没有提到的参数一般采取默认设置即可，提及的参数建议参照设置。

1.5.1  通用选项卡

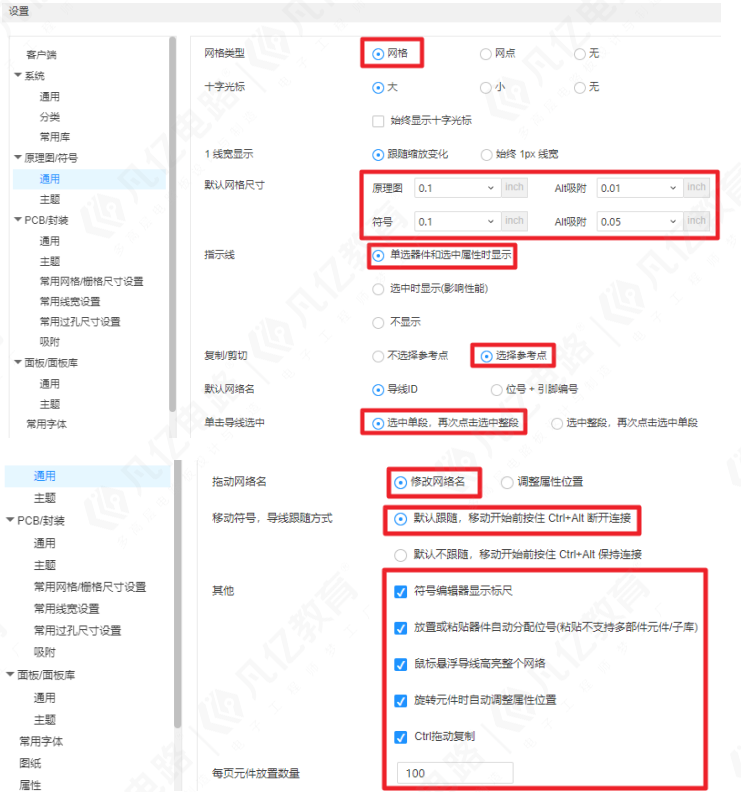

原理图通用选项卡包含嘉立创EDA原理图的一些常规设置。在系统参数设置窗口中找到“原理图/符号—通用”选项卡，出现如图1-26所示的界面，可以针对性的进行原理图页的参数设置。（对重要参数推荐按照图1-26所示进行设置，其他按照默认即可）

图1-26原理图通用选项卡

为了使读者充分了解常见设置的作用，在此对常见设置进行说明：                                                                                                                                      Ø 网格类型：设置默认的网格显示，方便走线连接；推荐使用网格利于器件的摆放和对齐。

Ø 默认网格尺寸：打开原理图或者符号库的网格尺寸。ALT吸附网格是指当按住ALT键时，进行绘制或者移动图元移动或吸附的网格大小，推荐原理图和符号网格尺寸为0.1,Alt吸附原理图为0.01符号为0.05。

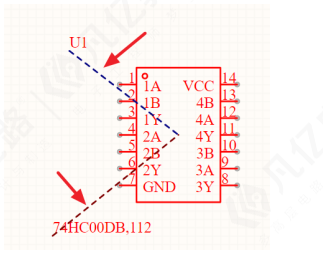

Ø 指示线：如图1-27，选中器件时，有指示的虚线，将位号和Value值指向器件，方便定位；推荐选择单选器件和选中属性时显示。

                                  图1-27指示线

Ø 复制/剪切：复制/剪切的时候是否需要选择参考点。勾选选择参考点，复制的时候则需要点一下参考点才会复制成功，推荐选择参考点。

Ø 单击导线选中：可以根据自己使用习惯，切换单击导线时选中范围，单段选中或者整段选中。

Ø 拖动网络名：当拖动导线的网络名离开导线上的处理方式。推荐选择修改网络名

Ø 移动符号导线跟随方式：设置导线是否跟随元件移动。推荐选择默认跟随

Ø 符号编辑器显示标尺：设置符号编辑器顶部和左侧是否显示标尺，标尺如图1-22所示推荐勾选。

图1-28符号编辑器顶部标尺

Ø 放置或粘贴器件自动分配位号：在器件放置的时候是否自动分配位号。将以最大值开始分配，推荐勾选。

Ø 鼠标悬浮导线高亮整个网络：鼠标放置到导线上整个原理图同网络的导线都会高亮，推荐勾选。

Ø 旋转元件时自动调整属性位置：旋转元件属性不会跟随旋转而是自动调整位置如图1-23所示，推荐勾选。

图1-29旋转元件属性跟随

Ø Ctrl拖动复制：选中器件按住Ctrl鼠标拖动即可复制，推荐勾选。

Ø 每页元件放置数量：原理图放置器件数量过多会比较卡顿，所以加了数量检测，建议一页放置100个元件以下，通过创建分页来放置其他器件。

1.5.2  主题选项卡

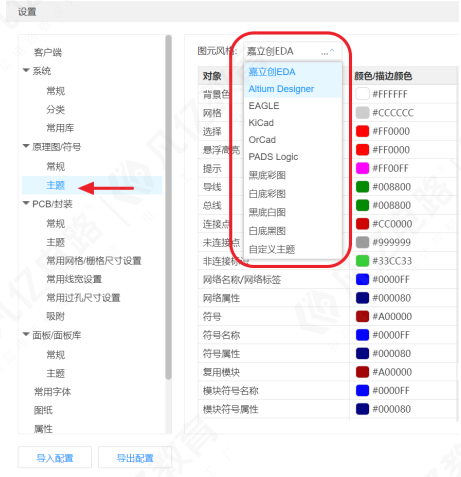

主题选项卡可以根据自己的喜好修改原理图界面背景，走线，文字等的颜色，也可以直接修改主题风格，选择第三方软件的配色方案，在系统参数设置窗口中找到“原理图/符号—主题”选项卡，出现如图1-30所示界面。

图1-30主题显示卡配色设置
